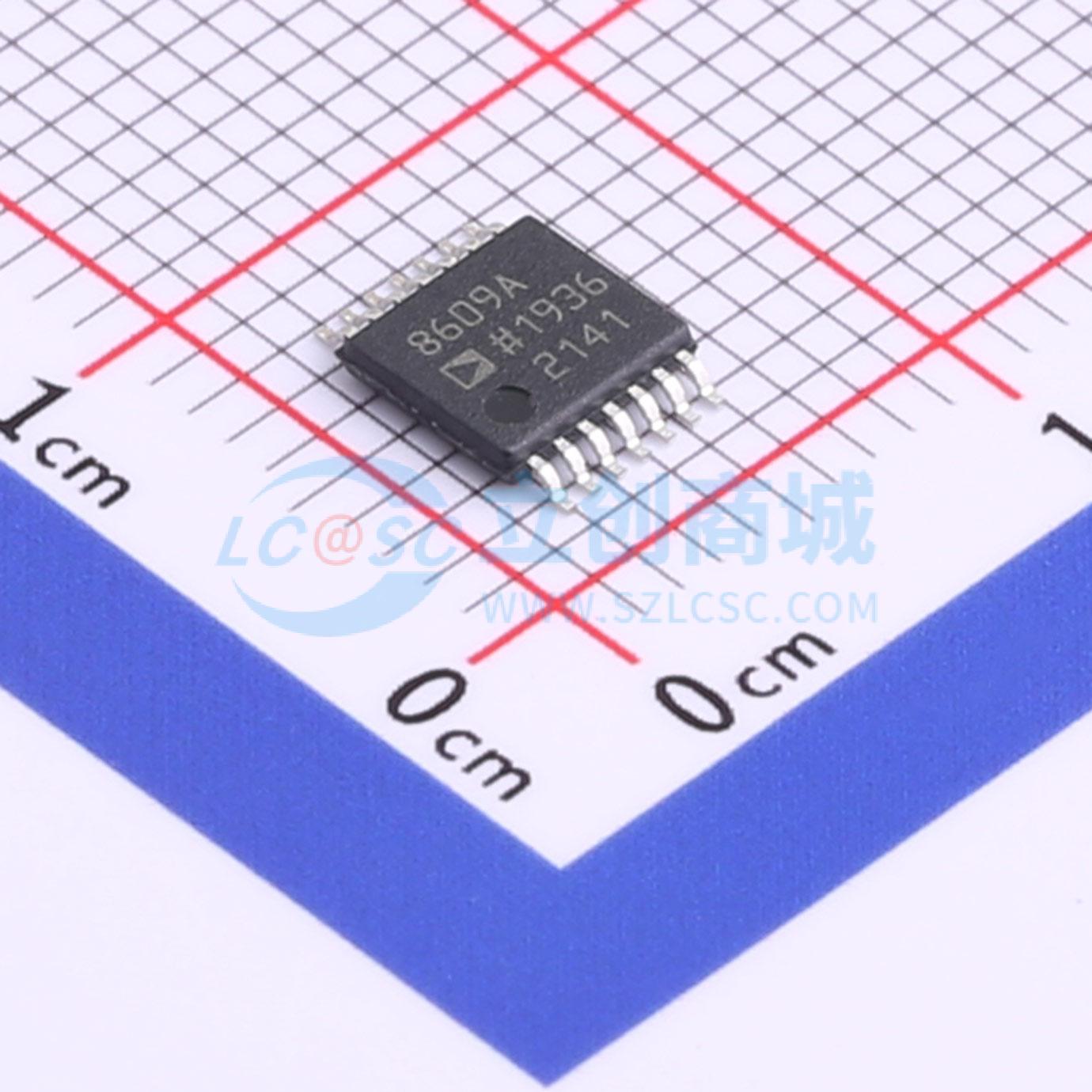

AD8609ARUZ

精密、四路、微功耗、轨到轨输入/输出放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: ADI(亚德诺)
商品型号: AD8609ARUZ
商品编号: C578780
商品封装: TSSOP-14
包装方式: 管装
商品毛重: 0.149克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	四路
	最大电源宽度(Vdd-Vss)	5V
	轨到轨	-
	增益带宽积(GBP)	-
	输入失调电压(Vos)	300uV
	输入失调电压温漂(Vos TC)	700uV/℃
	压摆率(SR)	100V/ms
	输入偏置电流(Ib)	1pA

	属性	参数值
	输入失调电流(Ios)	-
	噪声密度(eN)	22nV/√Hz@10kHz
	共模抑制比(CMRR)	100dB
	输入失调电流温漂(Ios TC)	-
	静态电流(Iq)	-
	输出电流	-
	工作温度	-40℃~+125℃
	单电源	1.8V~5V
	双电源(Vee~Vcc)	-900mV~2.5V

商品概述

AD8603/AD8607/AD8609分别是单通道/双通道/四通道、微功耗、轨到轨输入和输出放大器，具有极低的失调电压以及低输入电压噪声和电流噪声特性。这些放大器采用专利微调技术，无需激光微调便可达到出色的精度。三款器件均采用1.8 V至5.0 V单电源或±0.9 V至±2.5 V双电源供电。低失调、低噪声、极低输入偏置电流和低功耗特性相结合，使AD8603/AD8607/AD8609特别适合便携式和环路供电仪器仪表应用。在输入与输出上还具有轨到轨摆幅能力，因而设计人员可以在低功耗、单电源系统中缓冲CMOS ADC、DAC、ASIC及其它宽输出摆幅器件。

商品特性

低失调电压：50 μV(最大值)
低输入偏置电流：1 pA(最大值)
单电源供电：1.8 V至5 V
低噪声：22 nV/√Hz
微功耗：50 μA(最大值)
低失真
无相位反转
单位增益稳定

应用领域

电池供电仪器仪表
多极滤波器
传感器
低功耗ASIC输入或输出放大器
