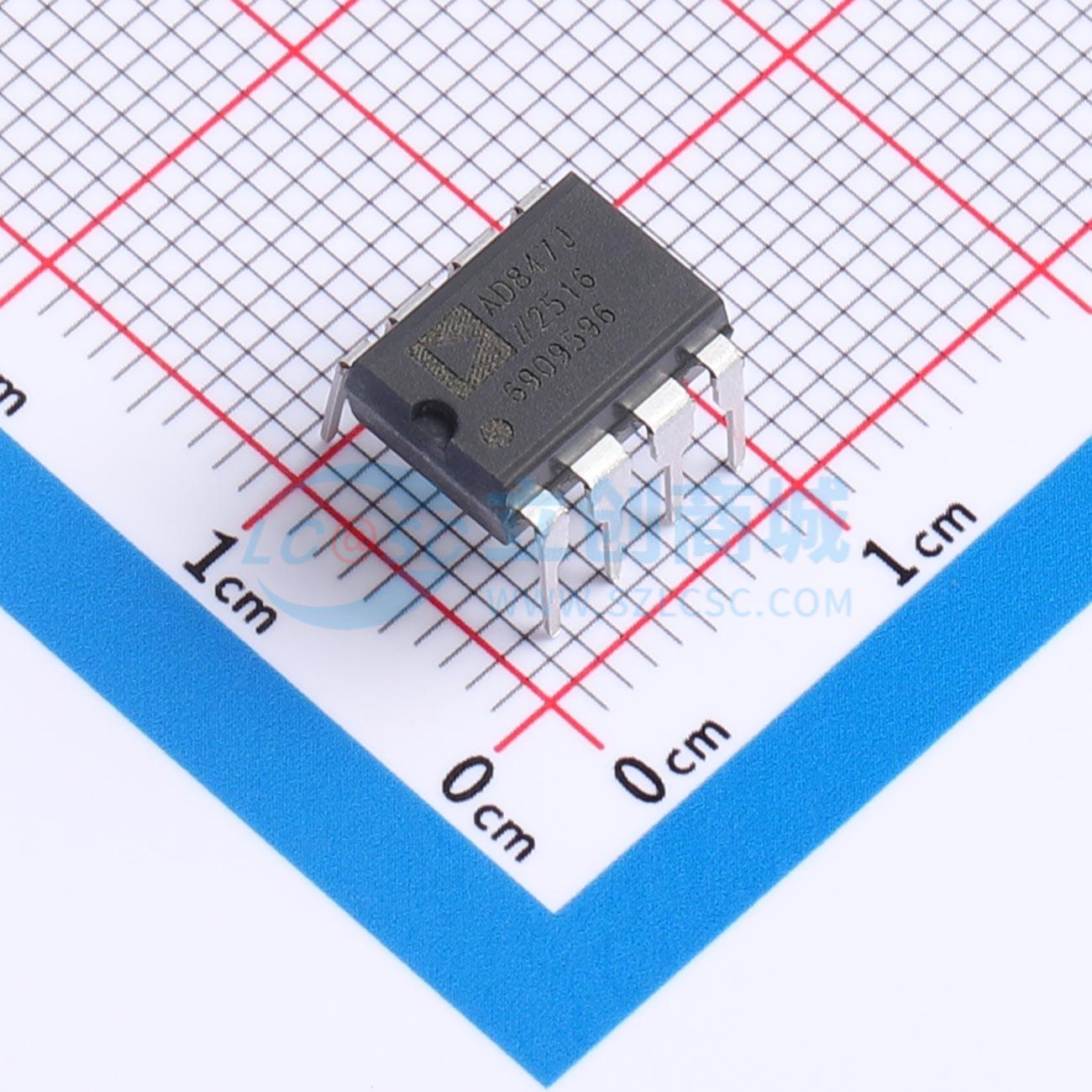

温馨提醒：图片仅供参考，商品以实物为准
AD847JNZ
高速、低功耗、单芯片运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- AD847代表了高速放大器领域的一项突破，它以低成本提供卓越的交流和直流性能以及低功耗。其出色的直流性能体现在各项规格参数上，包括3500 V/V（500 Ω负载）的开环增益和0.5 mV的低输入失调电压。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD847JNZ
- 商品编号
- C578734
- 商品封装
- PDIP-8
- 包装方式
- 管装
- 商品毛重
- 1.35克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 50MHz | |
| 输入失调电压(Vos) | 1mV | |
| 输入失调电压温漂(Vos TC) | 15uV/℃ | |
| 压摆率(SR) | 300V/us | |
| 输入偏置电流(Ib) | 3.3uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 50nA | |
| 噪声密度(eN) | 15nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 95dB | |
| 输入失调电流温漂(Ios TC) | 400nA/℃ | |
| 静态电流(Iq) | 5.3mA | |
| 输出电流 | 32mA | |
| 工作温度 | 0℃~+70℃ | |
| 双电源(Vee~Vcc) | -15V~15V |
商品概述
AD847代表着高速放大器领域的突破，提供卓越的交流和直流性能以及低功耗，所有这些都以低成本实现。其出色的直流性能体现在其±5 V规格中，包括3500 V/V（500 Ω负载）的开环增益和0.5 mV的低输入失调电压。共模抑制比至少为78 dB。输出电压摆动在低至150 Ω的负载下为±3 V。
