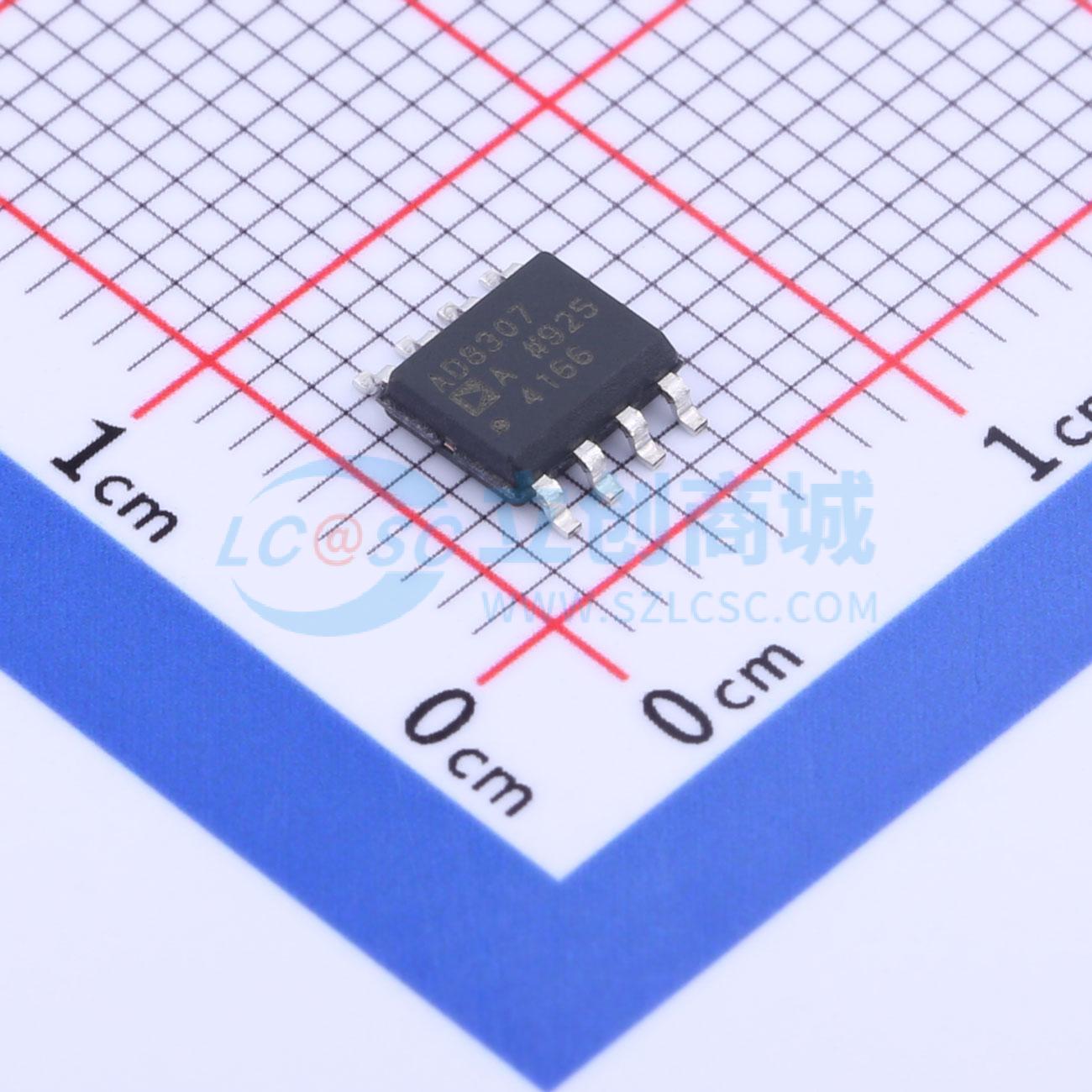

温馨提醒：图片仅供参考，商品以实物为准

AD8307ARZ

低成本直流至 500 MHz 92 dB 对数放大器

描述: 低成本直流至500MHz92dB对数放大器
品牌名称: ADI(亚德诺)
商品型号: AD8307ARZ
商品编号: C578685
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.455克(g)

商品参数

商品概述

AD8307是首款采用8引脚SOIC_N封装的对数放大器。它是一款基于渐进压缩（连续检波）技术的完整500 MHz单片解调对数放大器，在高达100 MHz的所有频率下，动态范围可达92 dB，符合±3 dB定律，在±1 dB的严格误差范围内动态范围为88 dB。AD8307极其稳定且易于使用，无需大量外部元件。需要一个2.7 V至5.5 V的单电源，电流为7.5 mA。一个快速响应的CMOS兼容控制引脚可将AD8307置于待机模式，待机电流为150 μA。 AD8307的工作温度范围为工业级的-40°C至+85°C，提供8引脚SOIC封装和8引脚PDIP封装。

商品特性

完整的多级对数放大器
92 dB动态范围：使用匹配网络时为−75 dBm至+17 dBm，可达−90 dBm
典型电流7.5 mA时，最小单电源电压为2.7 V
直流至500 MHz工作范围，±η dB线性度
斜率为25 mV/dB，截距为−84 dBm
温度范围内缩放高度稳定
全差分直流耦合信号路径
上电时间100 ns，休眠电流150 μA

应用领域

将信号电平转换为分贝形式
发射机天线功率测量
接收机信号强度指示（RSSI）
低成本雷达和声纳信号处理
网络和频谱分析仪（可达120 dB）
低至20 Hz的信号电平确定
万用表的真分贝交流模式

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(98个/管，最小起订量 1078 个)

个

起订量：1078 个98个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	运算放大器
	放大器数	单路
	最大电源宽度(Vdd-Vss)	5.5V
	轨到轨	-
	增益带宽积(GBP)	-
	输入失调电压(Vos)	1.6mV
	输入失调电压温漂(Vos TC)	500uV/℃

	属性	参数值
	输入失调电流(Ios)	-
	输入失调电流温漂(Ios TC)	-
	静态电流(Iq)	-
	输出电流	-
	工作温度	-40℃~+85℃
	单电源	2.7V~5.5V
