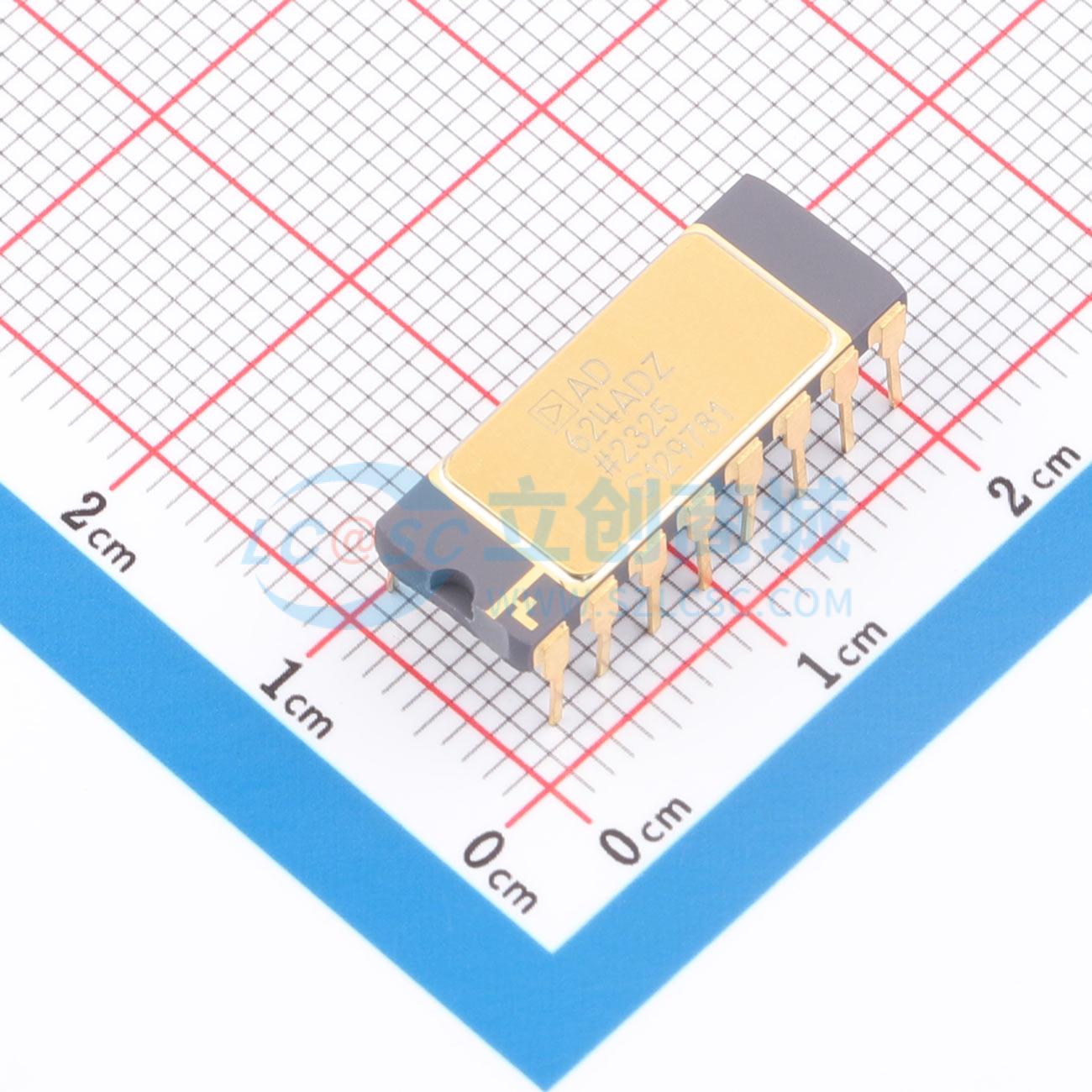

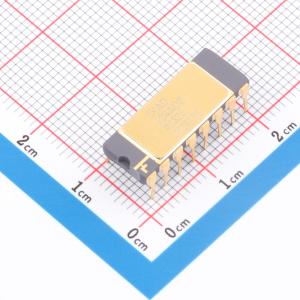

温馨提醒：图片仅供参考，商品以实物为准
AD624ADZ
高精度、低噪声仪表放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款高精度、低噪声的仪表放大器，主要用于与低电平传感器配合使用，包括称重传感器、应变计和压力传感器。低噪声、高增益精度、低增益温度系数和高线性度的出色组合，使其非常适合用于高分辨率数据采集系统。输入失调电压漂移小于 0.25μV/℃，输出失调电压漂移小于 10μV/℃，单位增益时共模抑制比高于 80dB（G = 500 时为 130dB），G = 1 时最大非线性度为 0.001%。除了出色的直流规格外，还具有出色的交流性能
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD624ADZ
- 商品编号
- C578345
- 商品封装
- CDIP-16-SB
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 仪表放大器 | |
| 放大器数 | 单路 | |
| 输入偏置电流(Ib) | 50nA | |
| 输入失调电压(Vos) | 200uV |
| 属性 | 参数值 | |
|---|---|---|
| 增益带宽积(GBP) | 25MHz | |
| 压摆率(SR) | 5V/us | |
| 工作温度 | -25℃~+85℃ |
商品概述
AD624是一款高精度、低噪声的仪表放大器，主要设计用于与低电平传感器配合使用，包括称重传感器、应变计和压力传感器。低噪声、高增益精度、低增益温度系数和高线性度的出色组合，使AD624非常适合用于高分辨率数据采集系统。 AD624C的输入失调电压漂移小于0.25 μV/℃，输出失调电压漂移小于10 μV/℃，单位增益时的共模抑制比（CMRR）高于80 dB（增益G = 500时为130 dB），增益G = 1时的最大非线性度为0.001%。除了这些出色的直流特性外，AD624还具有卓越的交流性能。25 MHz的增益带宽积、5 V/μs的压摆率和15 μs的建立时间，使得AD624可用于高速数据采集应用。 AD624在预设增益为1、100、200、500和1000时无需任何外部元件。使用外部跳线，还可以将其他增益（如250和333）编程至1%的精度。也可以使用单个外部电阻将AD624的增益设置为1至10,000范围内的任意值。
商品特性
- 低噪声：在0.1 Hz至70 Hz范围内为0.2 μV峰峰值
- 低增益温度系数：最大5 ppm（G = 7）
- 低非线性度：最大0.001% [G = 7至200]
- 高共模抑制比：最小130 dB（G = 500至1000）
- 低输入失调电压：最大25 μV
- 低输入失调电压漂移：最大0.25 μV/℃
- 增益带宽积：25 MHz
- 引脚可编程增益为1、100、200、500、1000
- 无需外部元件
- 内部补偿
