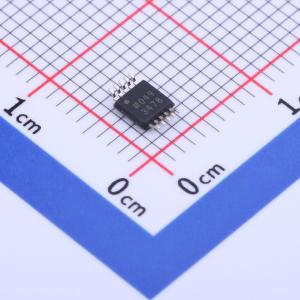

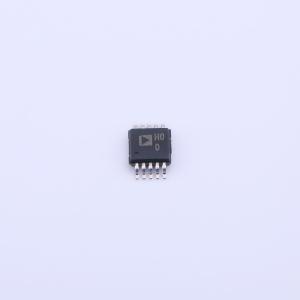

温馨提醒：图片仅供参考，商品以实物为准
AD8250ARMZ-R7
10 MHz, 20 V/us, G = 1, 2, 5, 10 iCMOS 可编程增益仪表放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 10MHz、20V/µs、G=1、2、4、8、iCMOS®可编程增益仪表放大器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8250ARMZ-R7
- 商品编号
- C578671
- 商品封装
- MSOP-10
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 仪表放大器 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 98dB | |
| 输入偏置电流(Ib) | 5nA | |
| 输入失调电压(Vos) | 70uV | |
| 增益带宽积(GBP) | 10MHz | |
| 压摆率(SR) | 20V/us | |
| 输出电流 | 37mA | |
| 轨到轨 | 轨到轨输出 | |
| 静态电流(Iq) | 4.1mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 750nV/℃ | |
| 工作温度 | -40℃~+85℃ | |
| 最大电源宽度(Vdd-Vss) | 30V | |
| 噪声密度(eN) | 18nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 5nA | |
| 输入失调电流温漂(Ios TC) | 160pA/℃ | |
| 单电源 | 5V~15V | |
| 双电源(Vee ~ Vcc) | -15V~15V | |
| 稳定时间 | 685ns |
商品概述
AD8250是一款具有数字可编程增益的仪表放大器，其输入阻抗为GΩ级，具有低输出噪声和低失真，适用于与传感器接口以及驱动高采样率模数转换器（ADC）。它具有10 MHz的高带宽、-110 dB的低总谐波失真（THD）和615 ns（最大值）至0.001%的快速建立时间。对于G=10的情况，偏移漂移和增益漂移分别保证在1.7 μV/°C和10 ppm/°C以内。除了宽输入共模电压范围外，它还拥有从直流到50 kHz时80 dB的高共模抑制比。精确的直流性能与高速能力相结合，使AD8250成为数据采集的理想选择。此外，这种单片解决方案简化了设计和制造过程，并通过保持内部电阻和放大器之间的紧密匹配来提高仪器性能。
AD8250用户界面包括一个并行端口，允许用户以两种方式之一设置增益（见图1）。可以通过WR输入将通过总线发送的2位字锁存。另一种方法是使用透明增益模式，在该模式下，增益端口处的逻辑电平状态决定了增益。
应用领域
- 数据采集
- 生物医学分析
- 测试与测量
