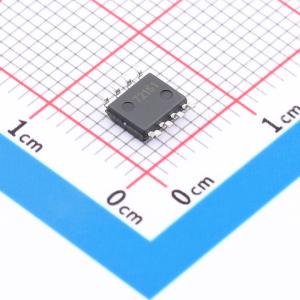

温馨提醒：图片仅供参考，商品以实物为准
AD8226BRZ
宽电源电压范围、轨到轨输出仪表放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8226BRZ
- 商品编号
- C578657
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 仪表放大器 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 90dB | |
| 输入偏置电流(Ib) | 20nA | |
| 输入失调电压(Vos) | 50uV | |
| 增益带宽积(GBP) | - | |
| 压摆率(SR) | 0.4V/us |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 13mA | |
| 轨到轨 | 轨到轨输出 | |
| 输出类型 | - | |
| 静态电流(Iq) | 350uA | |
| 输入失调电压温漂(Vos TC) | 500nV/℃ | |
| 工作温度 | -40℃~+125℃ |
商品概述
AD8226是一款低成本、宽电源范围的仪表放大器，仅需一个外部电阻即可设置1至1000之间的任意增益。 AD8226旨在处理各种信号电压。宽输入范围和轨到轨输出使信号能够充分利用电源轨。由于输入范围还包括低于负电源的能力，因此无需双电源即可放大接地附近的小信号。AD8226的工作电源范围为：双电源±1.35 V至±18 V，单电源2.2 V至36 V。 坚固的AD8226输入设计用于连接实际传感器。除了宽工作范围外，AD8226还能处理超出电源轨的电压。例如，在±5 V电源下，该器件保证在输入承受±35 V电压时不会损坏。规定了最小和最大输入偏置电流，以方便进行开路检测。 AD8226非常适合多通道、空间受限的工业应用。与其他低成本、低功耗仪表放大器不同，AD8226的最小增益设计为1，能够轻松处理±10 V信号。凭借其MSOP封装和125℃的温度额定值，AD8226在紧凑、无气流的设计中表现出色。 AD8226提供8引脚MSOP和SOIC封装，并且在-40℃至+125℃的工作温度范围内进行了全面规格测试。
商品特性
- 用1个外部电阻设置增益 增益范围：1至1000
- 输入电压可低于地电位
- 输入在电源范围之外受保护
- 极宽的电源范围 单电源：2.2 V至36 V 双电源：±1.35 V至±18 V
- 带宽（G = 7）：1.5 MHz
- 共模抑制比（G = 1）：BR型号最小90 dB
- 输入噪声：22 nV/√Hz
- 典型电源电流：350 μA
- 规定温度范围：-40℃至+125℃
- 8引脚SOIC和MSOP封装
应用领域
- 工业过程控制
- 电桥放大器
- 医疗仪器
- 便携式数据采集
- 多通道系统
