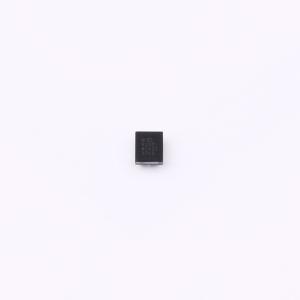

AD8235ACBZ-P7
低功耗微型仪表放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 40μ微功耗仪表放大器，采用WLCSP封装
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8235ACBZ-P7
- 商品编号
- C578666
- 商品封装
- WLCSP-11(1.6x2)
- 包装方式
- 编带
- 商品毛重
- 0.012克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 仪表放大器 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 110dB | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电压(Vos) | 2.5mV | |
| 压摆率(SR) | 0.011V/us | |
| 输出电流 | 55mA | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 输出类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 40uA | |
| 输入失调电压温漂(Vos TC) | 700nV/℃ | |
| 工作温度 | -40℃~+125℃ | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 噪声密度(eN) | 76nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 0.5pA | |
| 单电源 | 1.8V~5.5V | |
| 电源纹波抑制比(PSRR) | 120dB | |
| 稳定时间 | 444us |
商品概述
AD8235是尺寸最小、功耗最低的仪表放大器。它采用1.5 mm×2.2 mm晶圆级芯片尺寸封装（WLCSP）。AD8235的最大静态电流为40 μA。此外，它在关断模式下的最大电流为500 nA，使其成为电池供电便携式应用的理想仪表放大器。 AD8235可在低至1.8 V的电源电压下工作。输入级允许宽轨到轨输入电压范围，且无其他设计中常见的交越失真。轨到轨输出便于与ADC接口。 AD8235是信号调理的理想选择。其50 pA的低输入偏置电流和110 dB（G = 100）的高共模抑制比（CMRR），在尺寸和低功耗方面极具价值。 它的工作温度范围为扩展工业温度范围 -40℃至125℃。
商品特性
- 低功耗，最大电源电流40 μA，关断电流6 nA
- 低输入电流：输入偏置电流50 pA，输入失调电流25 pA
- 高共模抑制比（CMRR）：G = 100时，CMRR为110 dB
- 节省空间的WLCSP封装
- 零输入交越失真
- 通用的轨到轨输入和输出
- 关断功能
- 单电阻设置增益（G = 5至200）
应用领域
- 医疗仪器
- 低端电流检测
- 便携式电子设备
