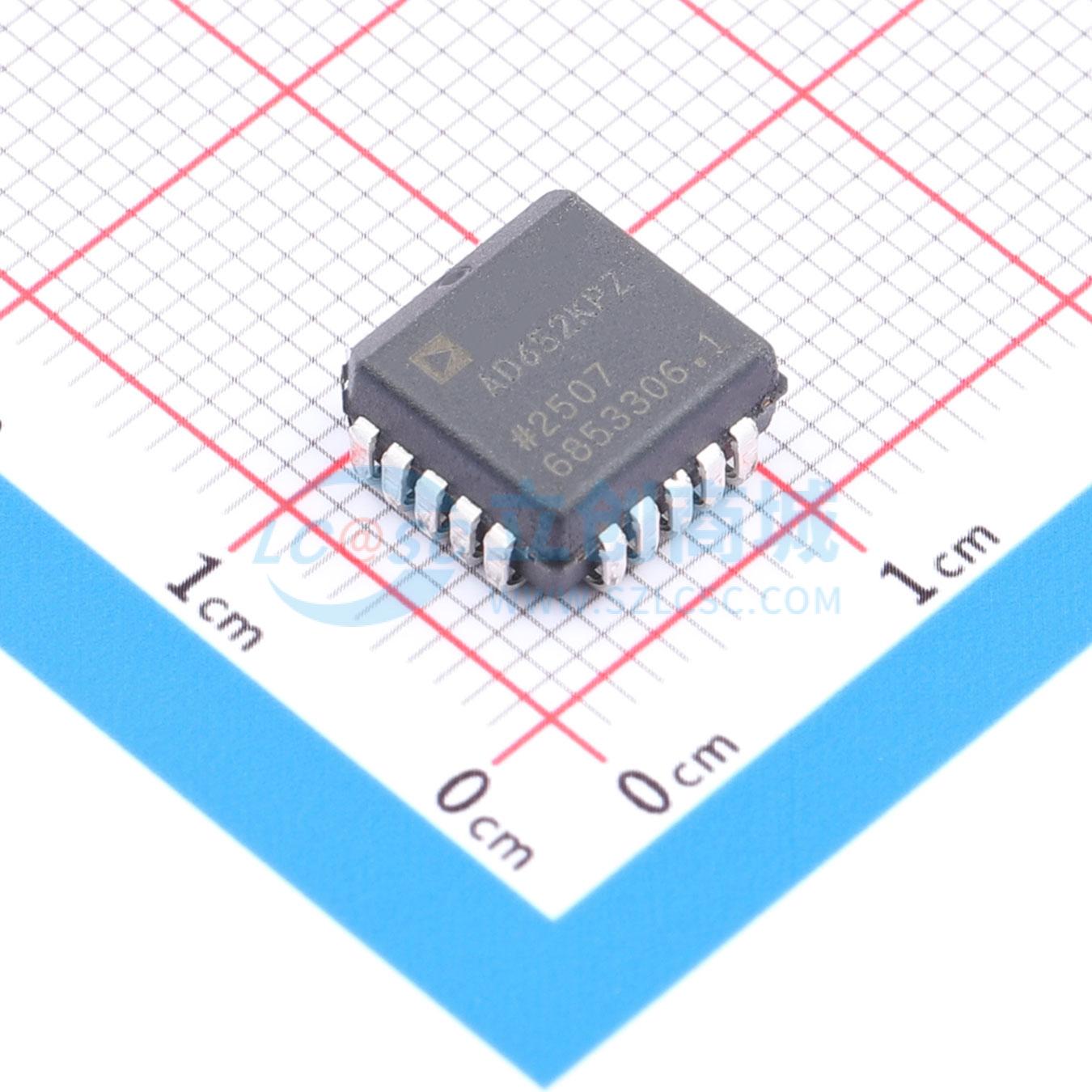

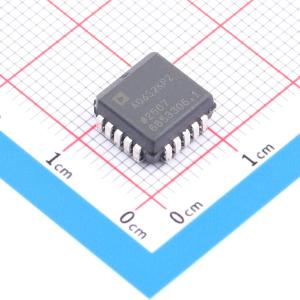

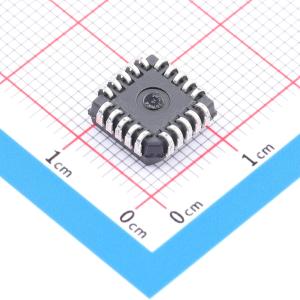

温馨提醒：图片仅供参考，商品以实物为准
AD652KPZ
单芯片同步电压频率转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 同步电压频率转换器（SVFC）是精密模数转换的强大组成部分，在100kHz输出频率下，典型非线性为0.002%（最大0.005%）。传递函数固有的单调性和较宽的时钟频率范围，可针对特定应用优化转换时间和分辨率。使用电荷平衡技术的变体来执行转换功能。使用外部时钟来定义满量程输出频率，而不是依赖外部电容器的稳定性。这使得传递函数更稳定、更线性，在单通道和多通道系统中都有显著的应用优势。使用精密低漂移基准和低TC片上薄膜缩放电阻，使增益漂移最小化。此外，通过激光晶圆微调，初始增益误差可降低至小于0.5%。模拟和数字部分设计为可由单端电源供电，便于与隔离电源一起使用。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD652KPZ
- 商品编号
- C578358
- 商品封装
- PLCC-20(9x9)
- 包装方式
- 管装
- 商品毛重
- 1.74克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | V/F和F/V转换芯片 | |
| 频率 | 2MHz |
| 属性 | 参数值 | |
|---|---|---|
| 线性度 | ±0.02% | |
| 转换类型VF/FV | V/F |
商品概述
AD652同步电压至频率转换器(SVFC)是用于精密模拟到数字转换的强大构建模块，在100 kHz输出频率下提供典型的0.002%（最大0.005%）非线性。其固有的单调传输函数和宽范围的时钟频率允许针对特定应用优化转换时间和分辨率。
AD652使用了一种电荷平衡技术的变化形式来执行转换功能。AD652利用外部时钟定义全尺度输出频率，而不是依赖于外部电容器的稳定性。结果是一个更稳定、更线性的传输函数，在单通道和多通道系统中都有显著的应用优势。
通过使用精密低漂移参考和低TC的片上薄膜缩放电阻器，最小化了增益漂移。此外，通过激光晶圆修整技术，初始增益误差降低到小于0.5%。
AD652的模拟和数字部分被设计为可以从单端电源工作，简化了与隔离电源一起使用的情况。
AD652有五个性能等级。20引脚PLCC封装的JP和KP等级适用于0℃至+70℃的商业温度范围。16引脚CERDIP封装的AQ和BQ等级适用于-40℃至+85℃的工业温度范围。AD652SQ适用于-55℃至+125℃的全扩展温度范围。
