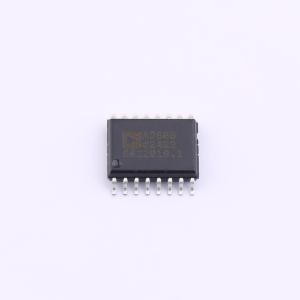

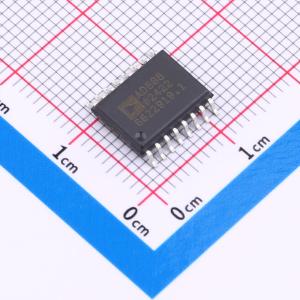

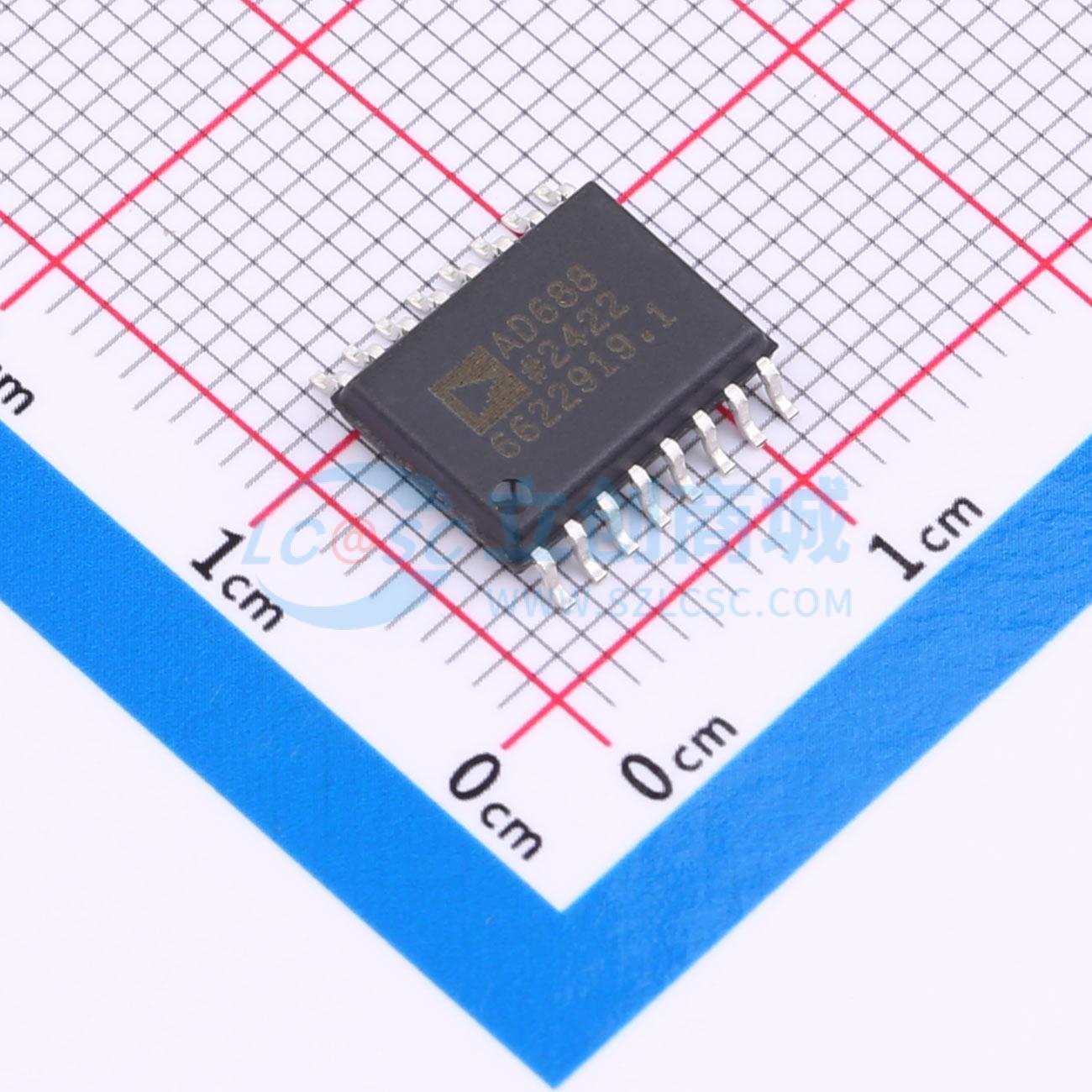

AD688ARWZ
高精度±10 V基准电压源
- 描述
- AD688 是一款高精度 ±10 V 跟踪基准源。低跟踪误差、低初始误差和低温度漂移使 AD688 基准源具备了以往单片形式无法实现的绝对 ±10 V 精度性能。AD688 采用专有的离子注入掩埋齐纳二极管，并对高稳定性薄膜电阻进行激光晶圆漂移微调，以提供出色的性能
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD688ARWZ
- 商品编号
- C578378
- 商品封装
- SOIC-16-300mil
- 包装方式
- 管装
- 商品毛重
- 1.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 固定 | |
| 工作电压 | 12V~38V | |
| 输出电压 | 10V | |
| 输出电流 | 10mA | |
| 精度 | ±0.04% |
| 属性 | 参数值 | |
|---|---|---|
| 温度系数 | 8ppm/℃ | |
| 电压基准类型 | 串联 | |
| 静态电流(Iq) | 12mA | |
| 噪声(0.1Hz-10Hz) | 6uVp-p | |
| 工作温度 | -40℃~+85℃ |
商品概述
AD688是一款高精度±10 V跟踪基准源。低跟踪误差、低初始误差和低温漂特性，使AD688基准源具备以往单片形式无法实现的绝对±10 V精度性能。AD688采用专有的离子注入掩埋齐纳二极管，并对高稳定性薄膜电阻进行激光晶圆漂移除偏，以提供出色的性能。
AD688包含基本基准单元和三个额外的放大器。这些放大器经过激光微调，具有低失调和低漂移特性，可保持基准源的精度。放大器的配置允许对负载和/或用于驱动长线或高电流负载的功率放大器进行开尔文连接，在应用电路需要的地方实现AD688的完整精度。
低初始误差使AD688可作为精密测量应用中的系统基准源，满足12位绝对精度要求。在这类系统中，AD688可为系统校准提供已知电压，从而省去定期重新校准的成本。此外，通过使用AD688和校准软件，可消除微调电位器的机械不稳定性和校准不当的潜在风险。
AD688有商用版本。工作温度范围为-40℃至+85℃，提供宽体16引脚SOIC和16引脚CERDIP封装。
商品特性
- ±10 V跟踪输出
- 开尔文连接
- 低跟踪误差：1.5 mV
- 低初始误差：2.0 mV
- 低漂移：1.5 ppm/℃
- 低噪声：6 μV峰-峰值
- 灵活的输出驱动和检测端子
- 高阻抗地检测
- 宽体SOIC和CERDIP封装
