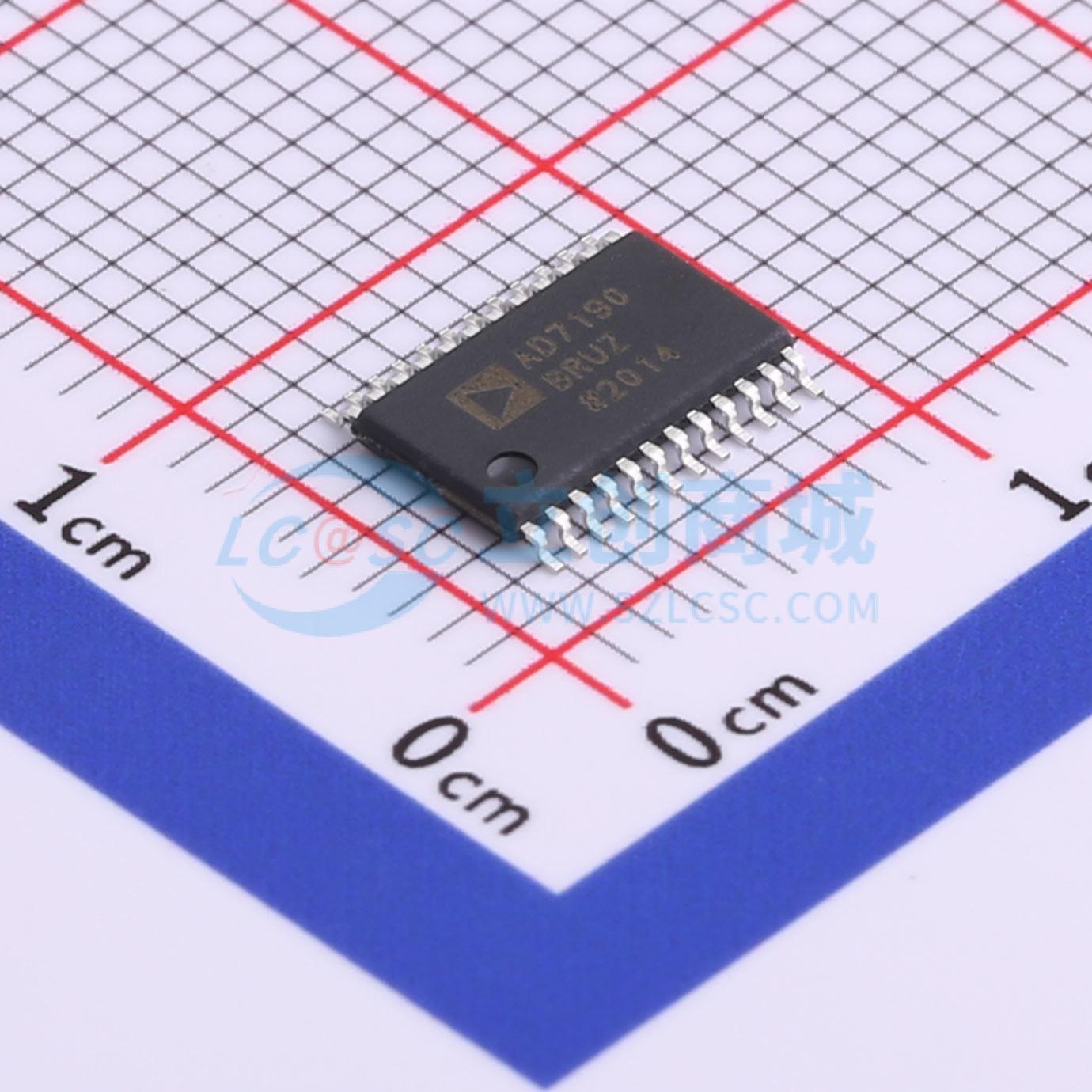

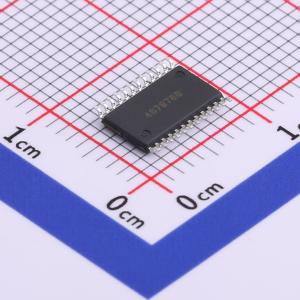

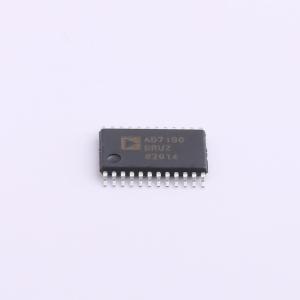

温馨提醒：图片仅供参考，商品以实物为准
AD7190BRUZ
内置PGA的4.8 KHZ、超低噪声、24位Σ-Δ型ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AD7190是一款适合高精密测量应用的低噪声完整模拟前端，内置一个低噪声、24位Σ-Δ模数转换器(ADC)。片内低噪声可编程增益级意味着可直接输入小信号。这款器件可配置为两路差分输入或四路伪差分输入。片内通道序列器可以使能多个通道，AD7190按顺序在各使能通道上执行转换。这可以简化与器件的通信。片内4.92MHz时钟可以用作ADC的时钟源；或者，也可以使用外部时钟或晶振。器件的输出数据速率可在4.7Hz至4.8kHz范围内变化。这款器件提供两种数字滤波器选项。滤波器的选择会影响以编程输出数据速率工作时的均方根噪声和无噪声分辨率、建立时间以及50Hz/60Hz抑制。针对要求所有转换均建立的应用，AD7190具有零延迟特性。这款器件采用5V模拟电源和2.7V至5.25V数字电源供电，功耗为6mA，提供24引脚TSSOP封装。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD7190BRUZ
- 商品编号
- C578396
- 商品封装
- TSSOP-24
- 包装方式
- 管装
- 商品毛重
- 0.23克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 24位 | |
| 采样率 | 4.7Hz | |
| 通道数 | 2 | |
| 工作电压 | 4.75V~5.25V；2.7V~5.25V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | 5LSB | |
| 工作温度 | -40℃~+105℃ |
| 属性 | 参数值 | |
|---|---|---|
| 时钟/振荡器 | 内置；外置 | |
| 时钟频率(fc) | 4.92MHz；2.4576MHz~5.12MHz | |
| 基准电压源 | 内置；外置 | |
| 基准电压源温漂 | 1ppm/℃ | |
| 可变增益 | 支持 | |
| 温度传感器 | 内置 | |
| ADC架构 | Sigma-Delta | |
| 数据速率 | 4.7Hz；4.8kHz | |
| 静态电流 | 2uA |
商品概述
AD7190是一款适合高精密测量应用的低噪声完整模拟前端，内置一个低噪声、24位Σ-Δ模数转换器(ADC)。片内低噪声可编程增益级意味着可直接输入小信号。 这款器件可配置为两路差分输入或四路伪差分输入。片内通道序列器可以使能多个通道，AD7190按顺序在各使能通道上执行转换。这可以简化与器件的通信。片内4.92MHz时钟可以用作ADC的时钟源；或者，也可以使用外部时钟或晶振。器件的输出数据速率可在4.7Hz至4.8kHz范围内变化。 这款器件提供两种数字滤波器选项。滤波器的选择会影响以编程输出数据速率工作时的均方根噪声和无噪声分辨率、建立时间以及50Hz/60Hz抑制。针对要求所有转换均建立的应用，AD7190具有零延迟特性。 这款器件采用5V模拟电源和2.7V至5.25V数字电源供电，功耗为6mA，提供24引脚TSSOP封装。
商品特性
- 均方根噪声：8.5 nV (4.7 Hz, G = 128)
- 16位无噪声分辨率 (2.4 kHz, G = 128)
- 最高22.5位无噪声分辨率 (G = 7)
- 失调漂移：5 nV/°C
- 增益漂移：1 ppm/°C
- 稳定的时间漂移特性
- 2个差分/4个伪差分输入通道
- 自动通道序列器
- 可编程增益(1至128)
- 输出数据速率：4.7 Hz至4.8 kHz
- 内部或外部时钟
- 50 Hz/60 Hz同时抑制
- 4路通用数字输出
- 电源电压AVDD：4.75 V至5.25 V，DVDD：2.7 V至5.25 V
- 电流：6 mA
- 温度范围：-40°C至+105°C
- 接口三线式串行接口SPI、QSPI、MICROWIRE和DSP兼容，SCLK上为施密特触发器
应用领域
- 电子秤
- 应变计传感器
- 压力测量
- 温度测量
- 色谱仪
- PLC/DCS模拟输入模块
- 数据采集
- 医疗与科学仪器
