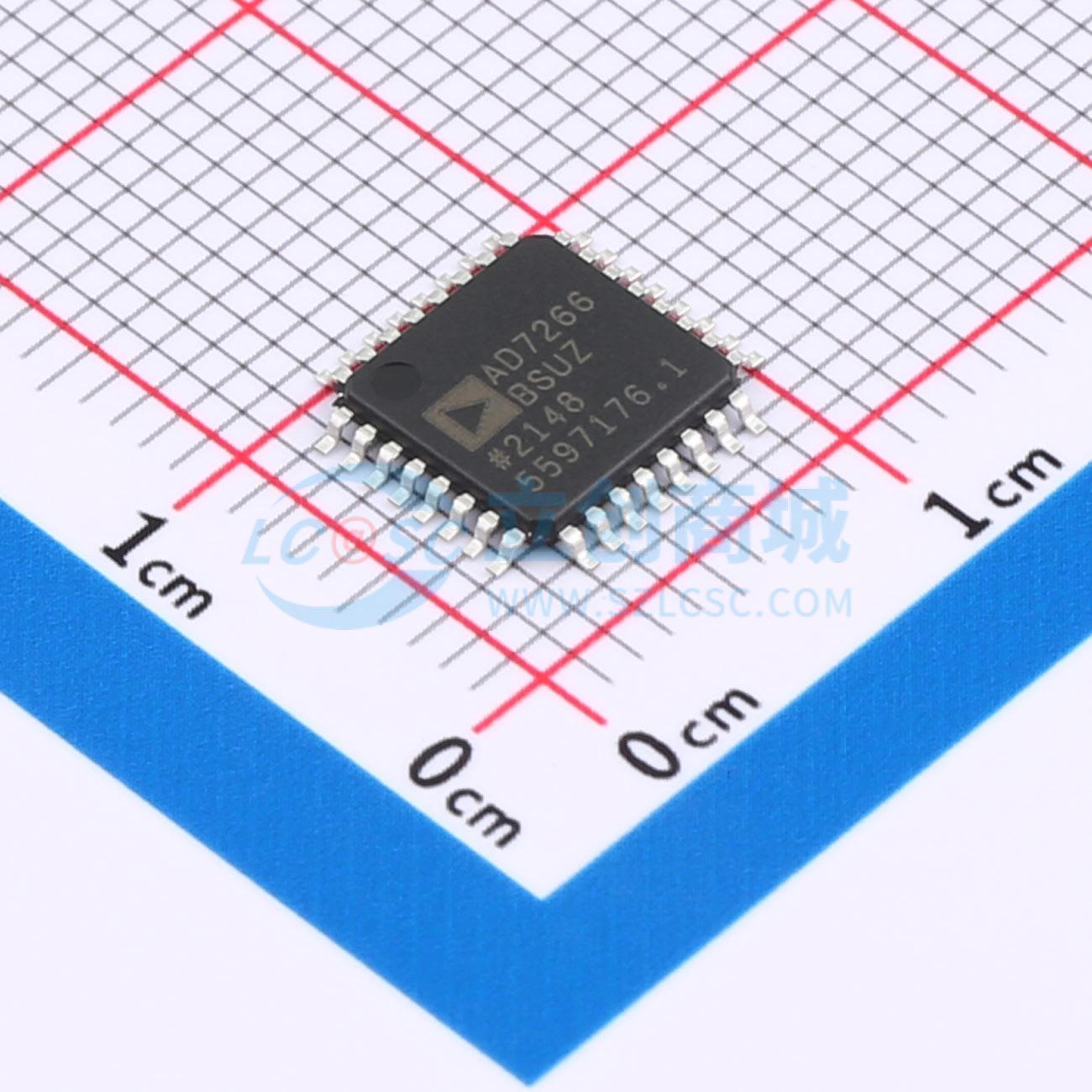

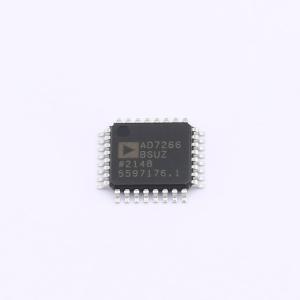

AD7266BSUZ-REEL7

AD7266 是一款双路 12 位高速低功耗逐次逼近型 ADC，采用 2.7 V 至 5.25 V 单电源供电，最高吞吐量可达 2 MSPS。该器件包含两个 ADC，每个 ADC 前都有一个 3 通道多路复用器，以及一个低噪声、宽带宽跟踪保持放大器，可处理超过 30 MHz 的输入频率。 转换过程和数据采集采用标准控制输入，便于与微处理器或 DSP 接口。输入信号在 CS 下降沿采样，此时也启动转换。转换时间由 SCLK 频率决定。该器件无流水线延迟。 AD7266 采用先进设计技术，在高吞吐量下实现极低功耗。采用 5 V 电源、吞吐量为 2 MSPS 时，该器件最大电流消耗为 6.2 mA。由于静态电流消耗极低，该器件在正常模式下还提供灵活的功耗/吞吐量管理。 该器件的模拟输入范围可选择为 0 V 至 VREF（或 2×VREF），输出编码可为直二进制或二进制补码。AD7266 内置 2.5 V 基准源，若选用外部基准源，可将其覆盖。外部基准源范围为 100 mV 至 VDD。 AD7266 提供 32 引脚 LFCSP 和 32 引脚 TQFP 封装。

• 双路 12 位 3 通道 ADC
• 吞吐量：2 MSPS
• 电源电压 VDD 范围为 2.7 V 至 5.25 V
• 采用 3 V 电源、吞吐量为 1.5 MSPS 时，功耗为 9 mW；采用 5 V 电源、吞吐量为 2 MSPS 时，功耗为 27 mW
• 引脚可配置模拟输入：12 通道单端输入、6 通道全差分输入、6 通道伪差分输入
• 输入频率为 50 kHz 时，信噪比为 70 dB
• 精确的片内基准源：2.5 V，最大误差 ±0.2%（25°C），最大温度系数 20 ppm/°C
• 双路转换并读取，SCLK 为 32 MHz 时，时间为 437.5 ns
• 高速串行接口，与 SPI、QSPI、MICROWIRE、DSP 兼容
• 工作温度范围为 -40°C 至 +125°C
• 关断模式：最大电流 1 μA
• 32 引脚 LFCSP 和 32 引脚 TQFP 封装
• 有 1 MSPS 版本 AD7265
