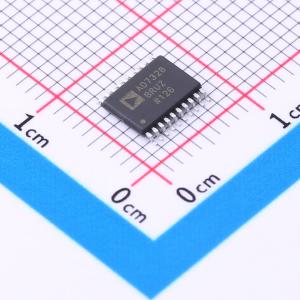

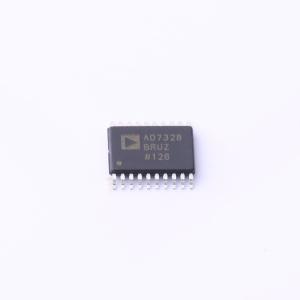

温馨提醒：图片仅供参考，商品以实物为准
AD7328BRUZ-REEL7
8通道、12位加符号、真双极输入、软件可选ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 软件可选的真双极性输入、8通道、12位（带符号位）A/D转换器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD7328BRUZ-REEL7
- 商品编号
- C578422
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.5375克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 13位 | |
| 采样率 | 1MHz | |
| 通道数 | 8 | |
| 工作电压 | 2.7V~5.25V | |
| 接口类型 | SPI | |
| 差分输入 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 1.1LSB | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 76dB | |
| 基准电压源 | 内置 | |
| ADC架构 | SAR | |
| 静态电流 | 1uA | |
| 全量程范围(FSR) | 10V |
商品概述
AD7328是一个8通道、12位带符号逐次逼近ADC，设计于iCMOS（工业CMOS）工艺上。iCMOS是一种将高压硅与亚微米CMOS和互补双极技术相结合的工艺。它能够开发出各种高性能模拟IC，能够在之前的任何一代高压器件无法实现的情况下实现33V工作。与使用传统CMOS工艺的模拟IC不同，iCMOS组件可以接受双极输入信号，同时提供更高的性能、大幅降低的功耗和更小的封装尺寸。
AD7328可以接受真正的双极模拟输入信号。AD7328具有四个软件可选择的输入范围：±10 V、±5 V、±2.5 V和0 V至+10 V。每个模拟输入通道可以独立编程为四个输入范围之一。AD7328上的模拟输入通道可以编程为单端、真正的差分或伪差分。
该ADC包含2.5 V内部基准。AD7328还允许外部基准操作。如果将3 V基准应用于REFIN/OUT引脚，AD7328可以接受真正的双极±12 V模拟输入。±12 V输入范围需要最小的±12 V VDD和VSS电源。该ADC具有高速串行接口，工作速率可达1 MSPS。
