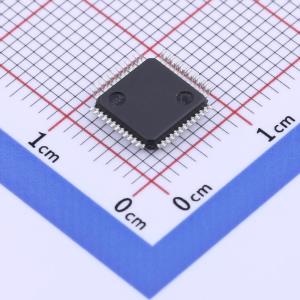

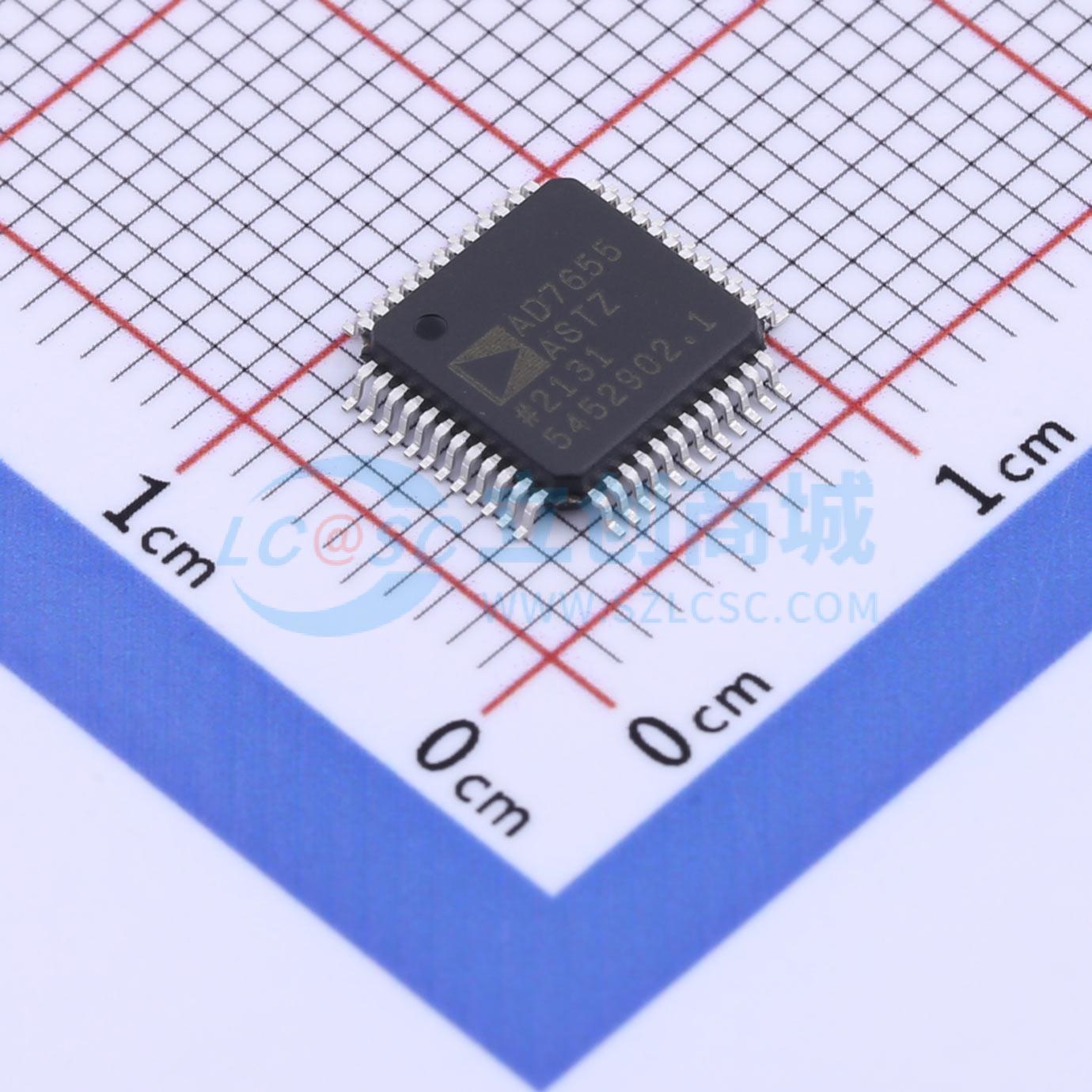

AD7655ASTZ

低功耗四通道16位500 kSPS PulSAR ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低成本、4通道、16位、500 kSPS PulSAR ADC
品牌名称: ADI(亚德诺)
商品型号: AD7655ASTZ
商品编号: C578455
商品封装: LQFP-48(7x7)
包装方式: 托盘
商品毛重: 0.96克(g)

商品参数

商品概述

AD7655是一款低成本、同时采样的双通道16位电荷再分配逐次逼近型（SAR）模数转换器，采用单5V电源供电。它包含两个低噪声、宽带宽的跟踪保持放大器，可实现同时采样；一个高速16位采样ADC、一个内部转换时钟、误差校正电路以及串行和并行系统接口端口。每个跟踪保持放大器前端都有一个多路复用器，可构成一个4通道输入ADC。A0多路复用器控制输入可选择同时采样输入对INA1/INB1（A0 = 低电平）或INA2/INB2（A0 = 高电平）。该器件具有非常高的采样率模式（正常模式），对于低功耗应用，还有一个降低功耗模式（脉冲模式），在此模式下功耗随吞吐量成比例变化。工作温度范围为 -40°C至 +85°C。

商品特性

4通道、16位分辨率ADC
2个跟踪保持放大器
吞吐量：500 kSPS（正常模式）、444 kSPS（脉冲模式）
模拟输入电压范围：0 V至5 V
无流水线延迟
并行和串行5 V/3 V接口
与SPI/QSPI/MICROWIRE/DSP兼容
单5 V电源供电
功耗：典型值120 mW，10 kSPS时为2.6 mW
封装：48引脚四方扁平封装（LQFP）、48引脚框架芯片级封装（LFCSP）
引脚与AD7654兼容
低成本

应用领域

交流电机控制
三相电源控制
4通道数据采集
不间断电源
通信

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(250个/托盘，最小起订量 1 个)

个

起订量：1 个250个/托盘

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	16位
	采样率	500kHz
	通道数	4
	工作电压	5V
	接口类型	并行；串行
	差分输入	否

	属性	参数值
	积分非线性	6LSB
	工作温度	-40℃~+85℃
	信噪比	86dB
	时钟/振荡器	内置
	基准电压源	外置
	ADC架构	SAR
