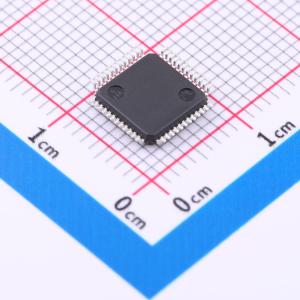

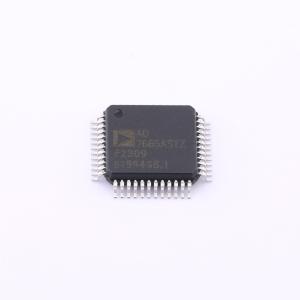

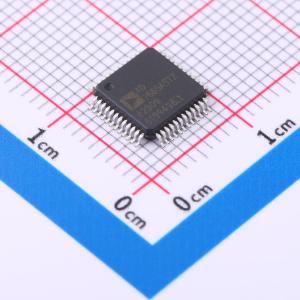

温馨提醒：图片仅供参考，商品以实物为准
AD7665ASTZ
16位、570 kSPS、单极性PulSAR® ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款16位、570 kSPS的电荷再分配逐次逼近寄存器（SAR）模数转换器，采用单5V电源供电。它包含一个高速16位采样ADC、一个允许各种输入范围的电阻输入缩放器、一个内部转换时钟、误差校正电路，以及串行和并行系统接口端口。经过硬件工厂校准，并经过全面测试，以确保诸如信噪比（SNR）和总谐波失真（THD）等交流参数，以及增益、失调和线性度等更传统的直流参数。具有非常高的采样率模式（Warp）、用于异步转换速率应用的快速模式（Normal），以及用于低功耗应用的低功耗模式（Impulse），在该模式下功率随吞吐量成比例变化。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD7665ASTZ
- 商品编号
- C578458
- 商品封装
- LQFP-48(7x7)
- 包装方式
- 托盘
- 商品毛重
- 5.51克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 16位 | |
| 采样率 | 570kHz | |
| 通道数 | 1 | |
| 工作电压 | 5V | |
| 接口类型 | 串行；并行 | |
| 差分输入 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 2.5LSB | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 90dB | |
| 时钟/振荡器 | 内置 | |
| 基准电压源 | 外置 | |
| ADC架构 | SAR |
商品概述
AD7665是一款16位、570 kSPS的电荷再分配逐次逼近寄存器（SAR）型模数转换器，采用单5 V电源供电。它包含一个高速16位采样ADC、一个可实现多种输入范围的电阻输入缩放器、一个内部转换时钟、误差校正电路，以及串行和并行系统接口端口。 AD7665经过硬件工厂校准，并进行了全面测试，以确保其交流参数（如信噪比（SNR）和总谐波失真（THD））以及更传统的直流参数（如增益、失调和线性度）符合要求。 它具有极高采样率模式（Warp）、适用于异步转换速率应用的快速模式（Normal），以及适用于低功耗应用的降功耗模式（Impulse），在该模式下，功耗会随吞吐量而调整。
商品特性
- 吞吐量：570 kSPS（Warp模式）；500 kSPS（Normal模式）
- 积分非线性（INL）：最大±2.5 LSB（满量程的±0.0038%）
- 16位分辨率，无丢码
- 信纳比（S/(N+D)）：在180 kHz时典型值为90 dB
- 总谐波失真（THD）：在180 kHz时典型值为–100 dB
- 模拟输入电压范围：双极性：±10 V、±5 V、±2.5 V；单极性：0 V至10 V、0 V至5 V、0 V至2.5 V
- 具备交流和直流规格
- 无流水线延迟
- 并行（8/16位）和串行5 V/3 V接口
- 与SPI/QPSI/MICROWIRE/DSP兼容
- 单5 V电源供电
- 功耗：典型值64 mW；在100 SPS时为15 μW
- 掉电模式：最大7 μW
- 封装：48引脚四方扁平封装（LQFP）
- 封装：48引脚芯片级封装（LFCSP）
- 与AD7664/AD7663引脚兼容，可直接升级
应用领域
- 数据采集
- 通信
- 仪器仪表
- 频谱分析
- 医疗仪器
- 过程控制
