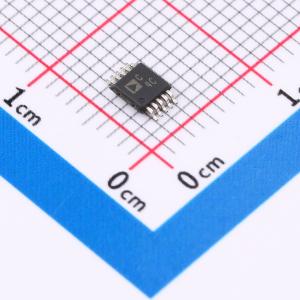

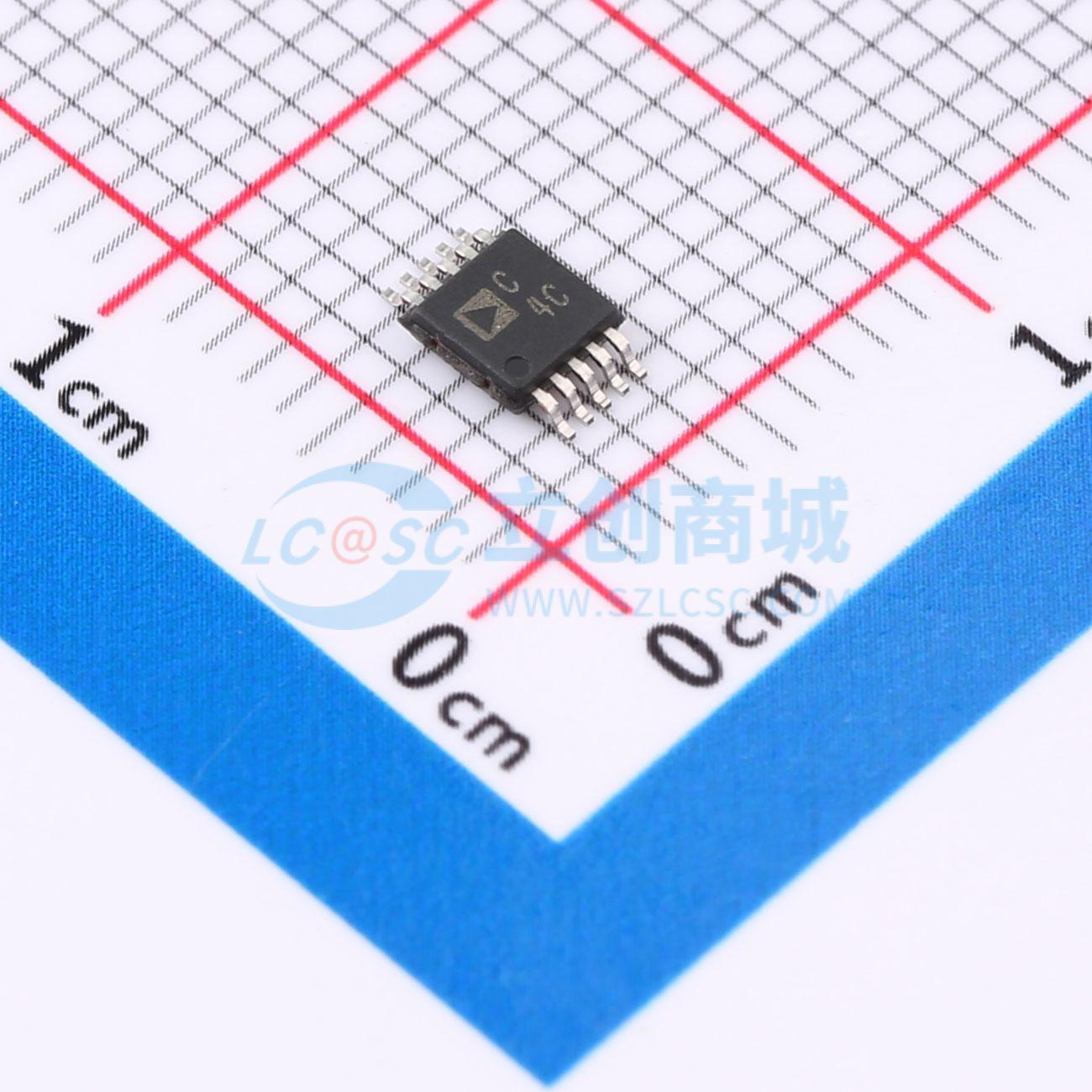

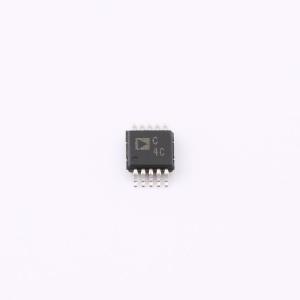

AD7690BRMZ
18位、1.5 LSB INL、400 kSPS PulSAR® 差分ADC，采用MSOP/QFN封装
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是18位逐次逼近型模数转换器 (ADC)，采用单电源VDD供电。它包含一个低功耗、高速、无漏码的18位采样ADC、一个内部转换时钟和一个通用串行接口端口。在CNV上升沿，它对IN+和IN-引脚之间的电压差进行采样。这些引脚上的电压在0V和REF之间反相摆动。参考电压REF由外部施加，最高可设置为电源电压。功耗与吞吐量呈线性比例关系。SPI兼容串行接口还具备使用SDI输入在单条三线总线上级联多个ADC的能力，并提供可选的忙指示。使用单独的VIO电源，它可与1.8V、2.5V、3V或5V逻辑兼容。采用10引脚MSOP或10引脚LFCSP封装，工作温度范围为-40°C至+85°C。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD7690BRMZ
- 商品编号
- C578478
- 商品封装
- MSOP-10
- 包装方式
- 管装
- 商品毛重
- 0.38克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 18位 | |
| 采样率 | 400kHz | |
| 通道数 | 1 | |
| 工作电压 | 4.75V~5.25V | |
| 接口类型 | SPI | |
| 差分输入 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 1.5LSB | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 102dB | |
| 时钟/振荡器 | 内置 | |
| 基准电压源 | 外置 | |
| ADC架构 | SAR | |
| 静态电流 | 1nA |
商品概述
AD7690是一款18位逐次逼近型模数转换器（ADC），采用单电源VDD供电。它包含一个无失码的微功耗、高速18位采样ADC、一个内部转换时钟和一个多功能串行接口端口。在CNV上升沿，它对IN+和IN-引脚之间的电压差进行采样。这些引脚上的电压在0V和REF之间反相摆动。参考电压REF由外部提供，最高可设置为电源电压。 AD7690的功耗与吞吐量呈线性关系。 该SPI兼容串行接口还具备通过SDI输入在单条三线总线上对多个ADC进行菊花链连接的能力，并提供可选的忙指示。通过单独的VIO电源，它可与1.8V、2.5V、3V或5V逻辑兼容。 AD7690采用10引脚MSOP或10引脚LFCSP封装，工作温度范围为-40°C至+85°C。
商品特性
- 18位分辨率，无失码
- 吞吐量：400 kSPS
- 积分非线性（INL）：典型值±0.75 LSB，最大值±1.5 LSB（满量程范围的±6 ppm）
- 动态范围：400 kSPS时为102 dB
- 过采样动态范围：1 kSPS时为125 dB
- 无噪声码分辨率：1 kSPS时为20位
- 有效分辨率：1 kSPS时为22.7位
- 信纳比（SINAD）：1 kHz时为101.5 dB
- 总谐波失真（THD）：1 kHz时为−125 dB
- 真正的差分模拟输入范围：±VREF，两个输入的VREF最高可达VDD，范围为0V至VREF
- 无流水线延迟
- 单5V电源供电，具备1.8V/2.5V/3V/5V逻辑接口
- 专有串行接口，兼容SPI/QSPI/MICROWIRE/DSP
- 可菊花链连接多个ADC并提供忙指示
- 功耗：100 SPS时为4.25 μW，100 kSPS时为4.25 mW
- 待机电流：1 nA
- 10引脚封装：MSOP（MSOP - 8尺寸）和3 mm×3 mm LFCSP（SOT - 23尺寸）
- 与LFCSP/MSOP PulSAR ADC引脚兼容
应用领域
- 电池供电设备
- 数据采集
- 地震数据采集系统
- 数字电压表（DVM）
- 仪器仪表
- 医疗仪器
