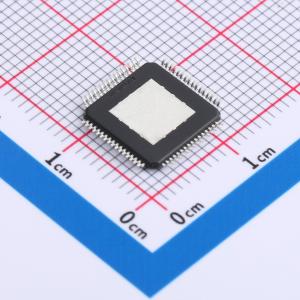

AD7760BSVZ
24位、2.5 MSPS、100 dB Σ-Δ型ADC，内置片内缓冲
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款高性能24位Σ-Δ模数转换器（ADC）。它结合了宽输入带宽和高速，具备Σ-Δ转换优势，在2.5 MSPS下可实现100 dB的信噪比，非常适合高速数据采集。宽动态范围和显著降低的抗混叠要求简化了设计过程。集成了用于驱动参考电压的缓冲器、用于信号缓冲和电平转换的差分放大器、超量程标志、内部增益和失调寄存器以及低通数字FIR滤波器，使其成为一款紧凑、高度集成的数据采集设备，只需最少的外围组件选择。此外，该器件提供可编程抽取率，如果默认特性不适合应用，数字FIR滤波器也可进行调整。适用于要求高信噪比且无需复杂前端信号处理设计的应用。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD7760BSVZ
- 商品编号
- C578509
- 商品封装
- TQFP-64-EP(10x10)
- 包装方式
- 托盘
- 商品毛重
- 3.279克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 24位 | |
| 采样率 | 2.5MHz | |
| 通道数 | 1 | |
| 工作电压 | 2.5V；5V | |
| 接口类型 | 并行 | |
| 差分输入 | 是 | |
| 积分非线性 | 1LSB | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | 112dB | |
| 时钟/振荡器 | 外置 | |
| 时钟频率(fc) | 1MHz~40MHz | |
| 基准电压源 | 外置 | |
| 可变增益 | 支持 | |
| ADC架构 | Sigma-Delta | |
| 数据速率 | 78kHz；2.5MHz | |
| 全量程范围(FSR) | 3.25V |
商品概述
AD7760是一款高性能24位Σ-Δ模数转换器（ADC）。它将宽输入带宽和高速与Σ-Δ转换优势相结合，在2.5 MSPS下实现了100 dB的信噪比（SNR），非常适合高速数据采集。宽动态范围与大幅降低的抗混叠要求相结合，简化了设计过程。集成的基准驱动缓冲器、用于信号缓冲和电平转换的差分放大器、超量程标志、内部增益和失调寄存器，以及低通数字FIR滤波器，使AD7760成为一款紧凑、高度集成的数据采集设备，只需极少的外围元件选择。此外，该器件提供可编程抽取率，如果默认特性不适合应用，还可以调整数字FIR滤波器。AD7760非常适合那些需要高SNR且无需复杂前端信号处理设计的应用。 模拟调制器以高达40 MSPS的速率对差分输入进行采样。调制器输出由一系列低通滤波器处理，最终滤波器具有默认或用户可编程系数。采样率、滤波器截止频率和输出字速率由外部时钟频率和AD7760的配置寄存器共同设置。 提供给AD7760的基准电压决定了模拟输入范围。使用4 V基准时，模拟输入范围为±3.2 V差分，共模电压为2 V。可以使用片上差分放大器实现这种共模偏置，进一步降低外部信号调理要求。 AD7760采用外露焊盘64引脚TQFP封装，工作温度范围为工业级的-40°C至+85°C。
商品特性
- 输出数据速率为78 kHz时，动态范围为120 dB
- 输出数据速率为2.5 MHz时，动态范围为100 dB
- 输出数据速率为78 kHz时，SNR为112 dB
- 输出数据速率为2.5 MHz时，SNR为100 dB
- 最大全滤波输出字速率为2.5 MHz
- 可编程过采样率（8×至256×）
- 全差分调制器输入
- 用于信号缓冲的片上差分放大器
- 具有默认或用户可编程系数的低通有限脉冲响应（FIR）滤波器
- 调制器输出模式
- 超量程警报位
- 数字失调和增益校正寄存器
- 滤波器旁路模式
- 低功耗和掉电模式
- 通过SYNC引脚实现多器件同步
应用领域
- 数据采集系统
- 振动分析
- 仪器仪表
