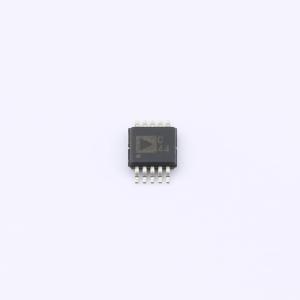

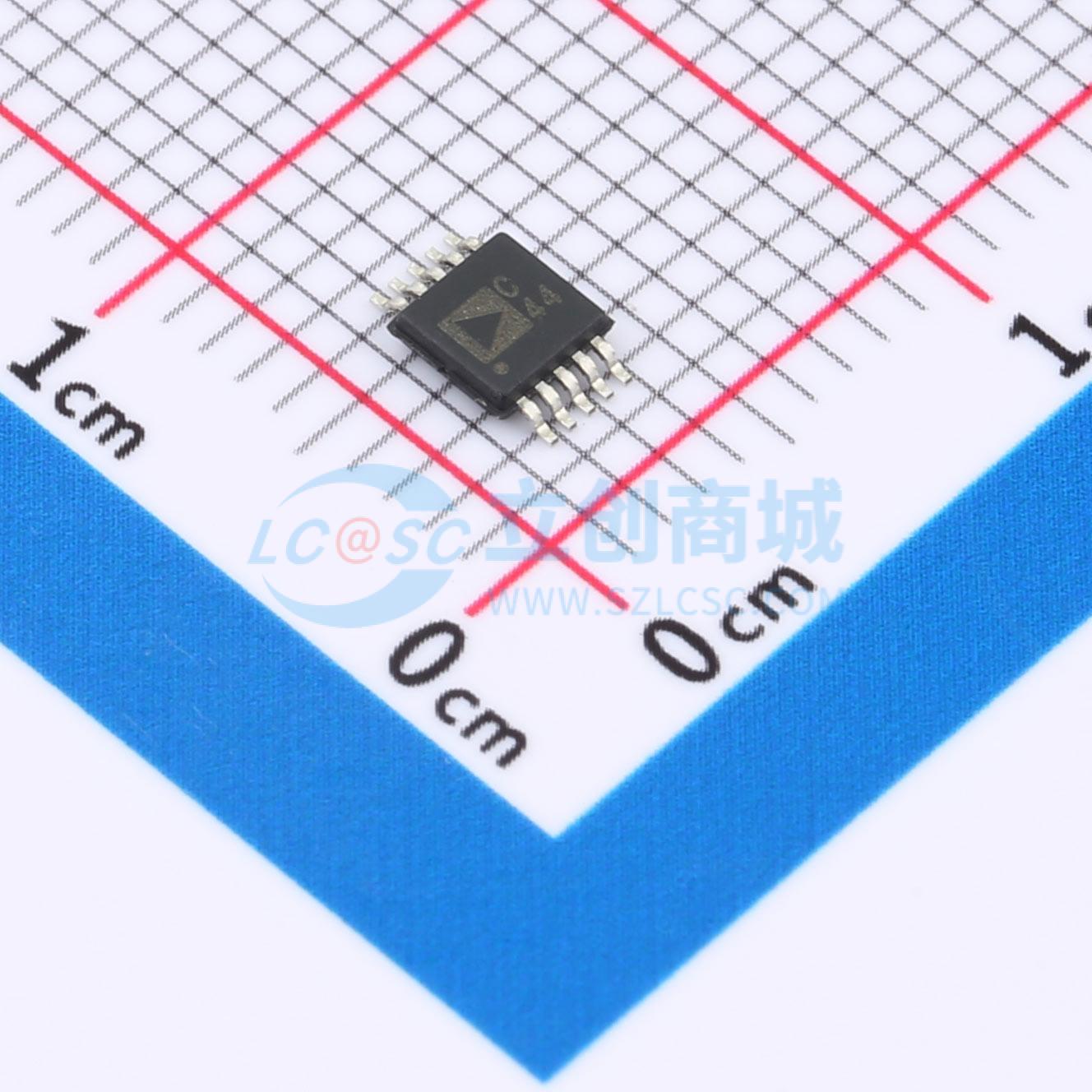

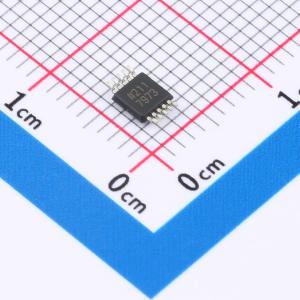

AD7791BRMZ
4位、单通道、超低功耗Σ-Δ型ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AD7791是一款低功耗的完整模拟前端,适用于低频测量应用。它包含一个低噪声24位Σ-ΔADC,具有一个可缓冲或非缓冲的差分输入。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD7791BRMZ
- 商品编号
- C578521
- 商品封装
- MSOP-10
- 包装方式
- 管装
- 商品毛重
- 0.064克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 19.5位 | |
| 采样率 | 9.5Hz | |
| 通道数 | 1 | |
| 工作电压 | 2.5V~5.25V | |
| 接口类型 | SPI | |
| 差分输入 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+105℃ | |
| 时钟/振荡器 | 内置 | |
| 基准电压源 | 外置 | |
| 可变增益 | 不支持 | |
| ADC架构 | Sigma-Delta | |
| 数据速率 | 120Hz;9.5Hz | |
| 静态电流 | 1uA |
商品概述
AD7791是一款低功耗、适用于低频测量应用的完整模拟前端。它包含一个低噪声24位∑-Δ ADC,具有一个可配置为缓冲或非缓冲的差分输入。 该器件采用内部时钟工作,因此用户无需为其提供时钟源。该器件的输出数据速率可通过软件编程设置,范围为9.5 Hz至120 Hz,在较低更新速率下,均方根噪声为1.1 μV。内部时钟频率可进行2、4或8分频,从而降低电流消耗。更新速率、截止频率和建立时间将随时钟频率成比例变化。 该器件的电源电压范围为2.5 V至5.25 V。当采用3 V电源供电时,器件的最大功耗为225 μW。它采用10引脚MSOP封装。
商品特性
- 电源:工作电压范围2.5 V至5.25 V 正常模式:最大75 μA 掉电模式:最大1 μA
- 均方根噪声:更新速率为9.5 Hz时为1.1 μV
- 峰-峰值分辨率19.5位(有效分辨率22位)
- 积分非线性:典型值3.5 ppm
- 同时抑制50 Hz和60 Hz干扰
- 内部时钟振荡器
- 轨到轨输入缓冲器
- VDD监测通道
- 温度范围:-40°C至+105°C
- 10引脚MSOP封装
- 接口
- 三线串行接口
- 与SPI、QSPI、MICROWIRE和DSP兼容
- SCLK引脚具备施密特触发器
应用领域
- 智能变送器
- 电池供电应用
- 便携式仪器
- 传感器测量
- 温度测量
- 压力测量
- 称重秤
- 4至20 mA电流环
