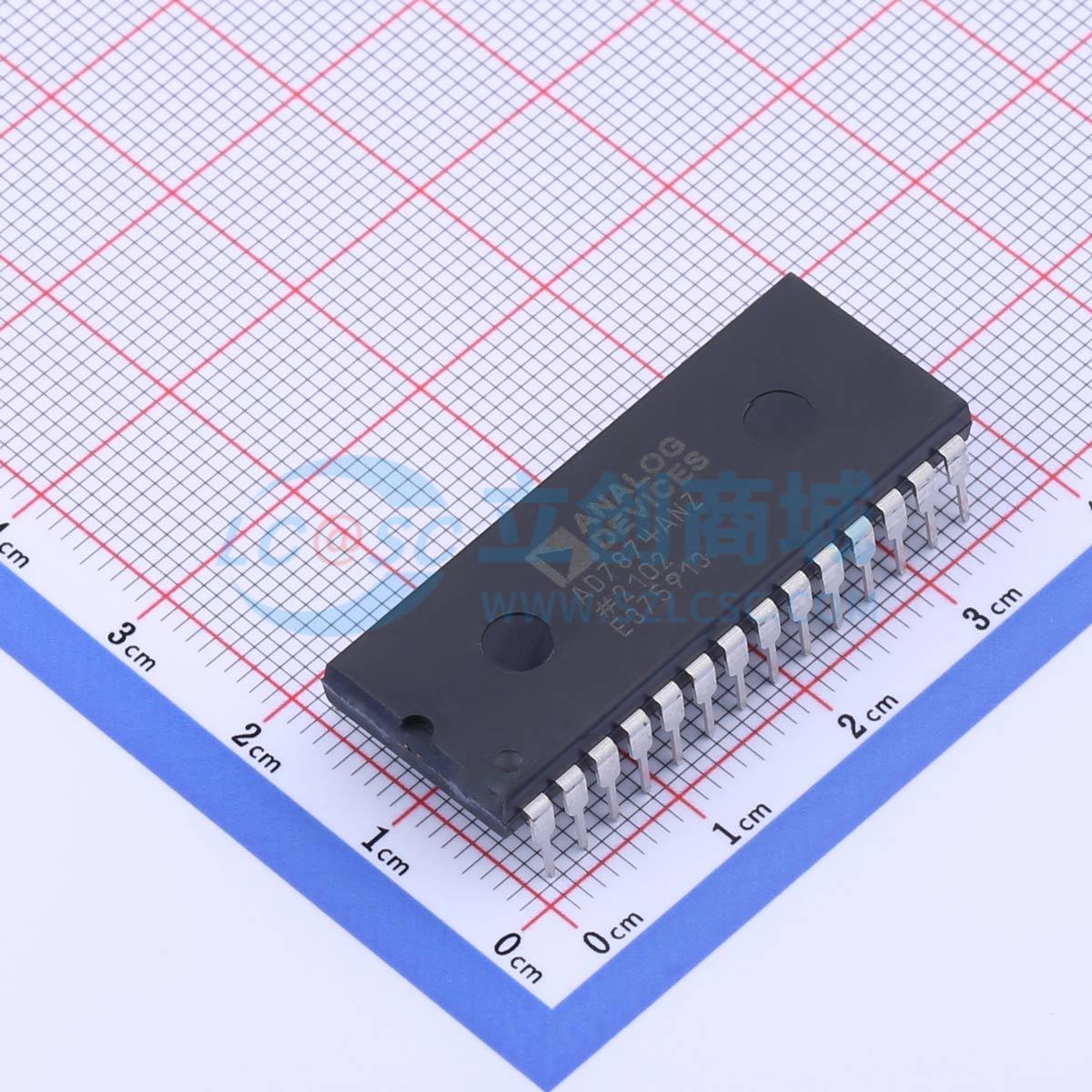

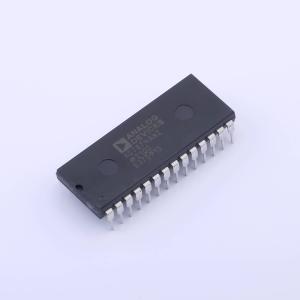

AD7874ANZ
4通道同步采样12位数据采集系统
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AD7874是一款四通道同步采样的12位数据采集系统。该器件包含一个高速12位ADC、片内基准源、片内时钟和四个跟踪/保持放大器。后一特性允许四个输入通道同时采样，从而保留四个输入通道的相对相位信息，而如果四个通道共用一个跟踪/保持放大器，则无法实现这一点
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD7874ANZ
- 商品编号
- C578542
- 商品封装
- PDIP-28
- 包装方式
- 管装
- 商品毛重
- 4.83克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | ADC/DAC-专用型 | |
| 分辨率 | 12 | |
| 通道数 | 4 | |
| 工作电压 | 5V | |
| 接口类型 | - | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 基准电压源 | 内置 | |
| 基准电压值 | 3V | |
| 基准电压源温漂 | 35ppm/℃ | |
| 采样率 | 29kHz | |
| 积分非线性 | 1LSB |
商品概述
AD7874是一款四通道同时采样的12位数据采集系统。该器件包含一个高速12位ADC、片上基准源、片上时钟和四个跟踪/保持放大器。后一特性允许四个输入通道同时采样，从而保留四个输入通道的相对相位信息，若四个通道共用一个跟踪/保持放大器则无法实现这一点。这使得AD7874非常适合相控阵声纳和交流电机控制器等需要相对相位信息的应用。 四个跟踪/保持放大器的孔径延迟很小，并规定了最小和最大限制。这使得多个AD7874可以同时对多个输入通道进行采样，而不会在连接到多个器件的信号之间产生相位误差。基准输出/基准输入功能还允许多个AD7874由同一基准源驱动。 除了传统的直流精度指标（如线性度、满量程和失调误差）外，AD7874还对动态性能参数（包括失真和信噪比）进行了全面规定。 AD7874采用ADI公司的线性兼容CMOS（LC²MOS）工艺制造，这是一种将精密双极电路与低功耗CMOS逻辑相结合的混合技术工艺。该器件提供28引脚、0.6英寸宽的塑料或密封双列直插式封装（DIP）、28引脚无引线陶瓷芯片载体（LCCC）和28引脚SOIC封装。
商品特性
- 四个片上跟踪/保持放大器
- 四通道同时采样
- 快速12位ADC，每通道转换时间为8 μs
- 四个通道的采样率为29 kHz
- 片上基准源
- ±10 V输入范围
- ±5 V电源
应用领域
- 声纳
- 电机控制器
- 自适应滤波器
- 数字信号处理
