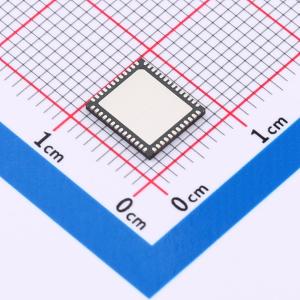

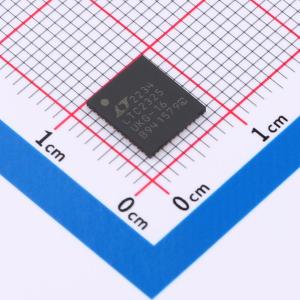

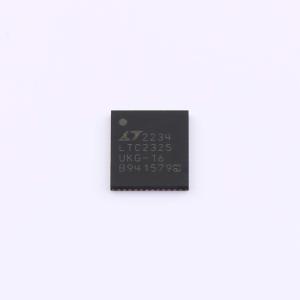

温馨提醒：图片仅供参考，商品以实物为准

LTC2325HUKG-16#PBF

4 通道、16 位、每通道 5Msps、同时采样 ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是低噪声、高速四通道 16 位逐次逼近寄存器 (SAR) ADC，具有差分输入和宽输入共模范围。采用单 3.3V 或 5V 电源供电，具有 8Vₚ₋ₚ 差分输入范围，非常适合需要具有高共模抑制比的宽动态范围的应用。可实现 ±2LSB INL（典型值），16 位无漏码和 82dB SNR。具有板载低漂移（最大 20ppm/°C）2.048V 或 4.096V 温度补偿基准
品牌名称: ADI(亚德诺)
商品型号: LTC2325HUKG-16#PBF
商品编号: C580535
商品封装: QFN-52-EP(7x8)
包装方式: 管装
商品毛重: 0.21克(g)

商品参数

商品概述

LTC2325 - 16是一款低噪声、高速的四路16位逐次逼近寄存器（SAR）模数转换器（ADC），具有差分输入和较宽的输入共模范围。该器件采用单3.3V或5V电源供电，拥有8VP - P的差分输入范围，非常适合需要高共模抑制比和宽动态范围的应用。LTC2325 - 16的典型积分非线性（INL）为±2LSB，16位无失码，信噪比（SNR）达82dB。 LTC2325 - 16内置低漂移（最大20ppm/°C）、2.048V或4.096V的温度补偿基准源。它还具备高速SPI兼容串行接口，支持CMOS或LVDS。每通道5Msps的快速吞吐量和单周期延迟，使LTC2325 - 16非常适合各种高速应用。LTC2325 - 16每通道仅消耗40mW功率，并提供打盹和睡眠模式，可在非工作期间将功耗降至90μW，进一步节省电能。

商品特性

每通道5Msps吞吐量
四个同步采样通道
保证16位无失码
8VP - P差分输入，宽输入共模范围
fIN = 2.2MHz时，典型SNR为82dB
fIN = 2.2MHz时，典型总谐波失真（THD）为 - 88dB
保证在125°C下正常工作
单3.3V或5V电源供电
低漂移（最大20ppm/°C）、2.048V或4.096V内部基准源
1.8至2.5V的I/O电压
支持CMOS或LVDS的SPI兼容串行I/O
典型每通道功耗40mW
小型52引脚（7mm×8mm）QFN封装

应用领域

高速数据采集系统
通信
光网络
多相电机控制

数据手册PDF

放大查看下载PDF

优惠活动

9.4折

购买数量

(45个/管，最小起订量 1 个)

个

起订量：1 个45个/管

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	16位
	采样率	5MHz
	通道数	4
	工作电压	3.3V；5V
	接口类型	SPI
	差分输入	是

	属性	参数值
	积分非线性	2LSB
	工作温度	-40℃~+125℃
	信噪比	82dB
	基准电压源	内置
	基准电压源温漂	3ppm/℃
	ADC架构	SAR
	静态电流	90uA
