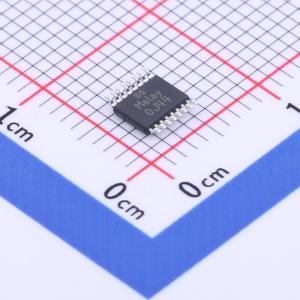

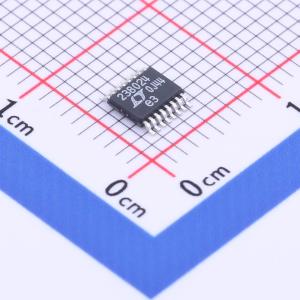

温馨提醒：图片仅供参考，商品以实物为准

LTC2380IMS-24#PBF

具集成型数字滤波器的 24 位、1.5Msps / 2Msps、低功率 SAR ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: ADI(亚德诺)
商品型号: LTC2380IMS-24#PBF
商品编号: C580542
商品封装: MSOP-16
包装方式: 管装
商品毛重: 1.5克(g)

商品参数

商品概述

LTC2380 - 24是一款低噪声、低功耗、高速的24位逐次逼近寄存器（SAR）模数转换器（ADC），集成了数字平均滤波器。该器件采用2.5V电源供电，具有±VREF的全差分输入范围，其中VREF范围为2.5V至5.1V。LTC2380 - 24仅消耗28mW功率，24位时可实现最大±3.5ppm的积分非线性（INL），且无丢码现象。 LTC2380 - 24集成了易于使用的数字平均滤波器，可对1至65536个转换结果进行实时平均，能将动态范围从1.5Msps时的101dB显著提升至30.5sps时的145dB，无需单独的编程接口或配置寄存器。高速SPI兼容串行接口支持1.8V、2.5V、3.3V和5V逻辑，还具备菊花链模式。LTC2380 - 24在两次转换之间自动进入掉电模式，可降低低采样率下的功耗。

商品特性

保证24位无丢码
±0.5ppm INL（典型值）
集成实时平均数字滤波器
低功耗：2Msps时为28mW
1.5Msps时100dB信噪比（典型值）
30.5sps时145dB动态范围（典型值）
2kHz时–117dB总谐波失真（典型值）
50Hz/60Hz抑制能力
数字增益压缩（DGC）
保证在85°C下正常工作
单2.5V电源供电
全差分输入范围高达±5V
支持菊花链模式的1.8至5V SPI兼容串行I/O
16引脚MSOP和4mm × 3mm DFN封装

应用领域

地震学
能源勘探
医学成像
高速数据采集
工业过程控制
自动测试设备（ATE）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(37个/管，最小起订量 1 个)

个

起订量：1 个37个/管

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	24位
	采样率	2MHz
	通道数	1
	工作电压	2.375V~2.625V
	接口类型	SPI
	差分输入	是

	属性	参数值
	积分非线性	0.5LSB
	工作温度	-40℃~+85℃
	信噪比	100dB
	基准电压源	外置
	ADC架构	SAR
	静态电流	1uA
