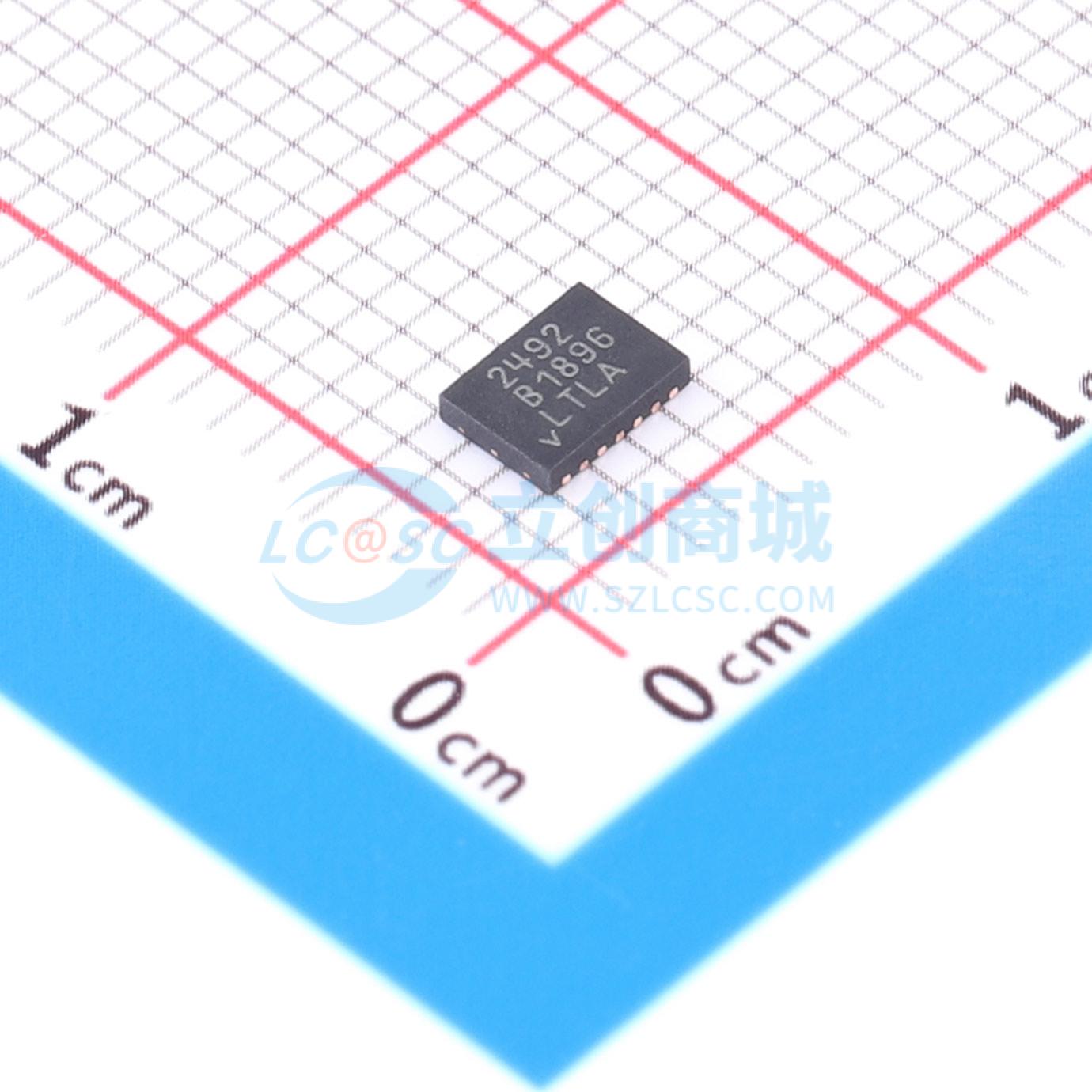

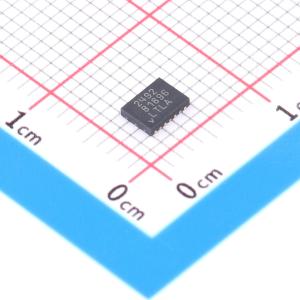

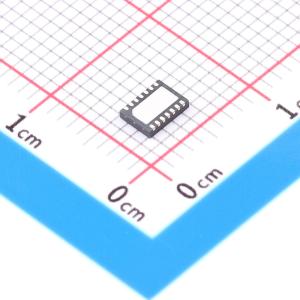

LTC2492CDE#PBF
具 Easy Drive 输入电流抵消功能的 24 位、2 通道 / 4 通道 ΔΣ ADC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LTC2492是一个4通道（2通道差分），24位，无延迟ΔΣADC，具有EasyDrive技术。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC2492CDE#PBF
- 商品编号
- C580562
- 商品封装
- DFN-14-EP(3x4)
- 包装方式
- 管装
- 商品毛重
- 0.175962克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 24 | |
| 采样率 | 7.5Hz；15Hz | |
| 通道数 | 2 | |
| 工作电压 | 2.7V~5.5V | |
| 接口类型 | SPI | |
| 差分输入 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | 0℃~+70℃ | |
| 时钟/振荡器 | 内置 | |
| 时钟频率(fc) | 307.2kHz；10kHz~1MHz | |
| 基准电压源 | 外置 | |
| ADC架构 | Sigma-Delta | |
| 静态电流 | 2uA | |
| 功能特性 | 集成调制器；多路复用器；自动校准；双极性输入；内置数字滤波器；上电复位；内置温度传感器 |
商品特性
- 最多2个差分输入或4个单端输入
- Easy Drive技术实现零差分输入电流的轨到轨输入
- 直接数字化高阻抗传感器，保持全精度
- 600nVRMS噪声
- 集成高精度温度传感器
- GND至VCC输入/参考共模范围
- 可编程50Hz、60Hz或同时50Hz/60Hz抑制模式
- 2ppm积分非线性误差，无丢失码
- 1ppm偏移和15ppm满量程误差
- 2倍速模式/低功耗模式（使用内部振荡器时在15Hz下为80μA，在7.5Hz输出下）
- 无延迟：数字滤波器在一个周期内稳定，即使选择了新通道
- 单电源2.7V至5.5V工作（0.8mW）
- 内部振荡器
- 小巧DFN 4mm x 3mm封装
应用领域
- 直接传感器数字化仪
- 直接温度测量
- 仪器仪表
- 工业过程控制
