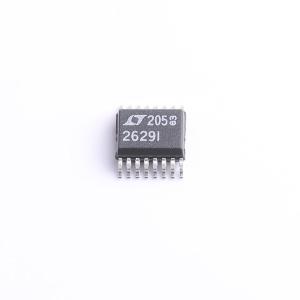

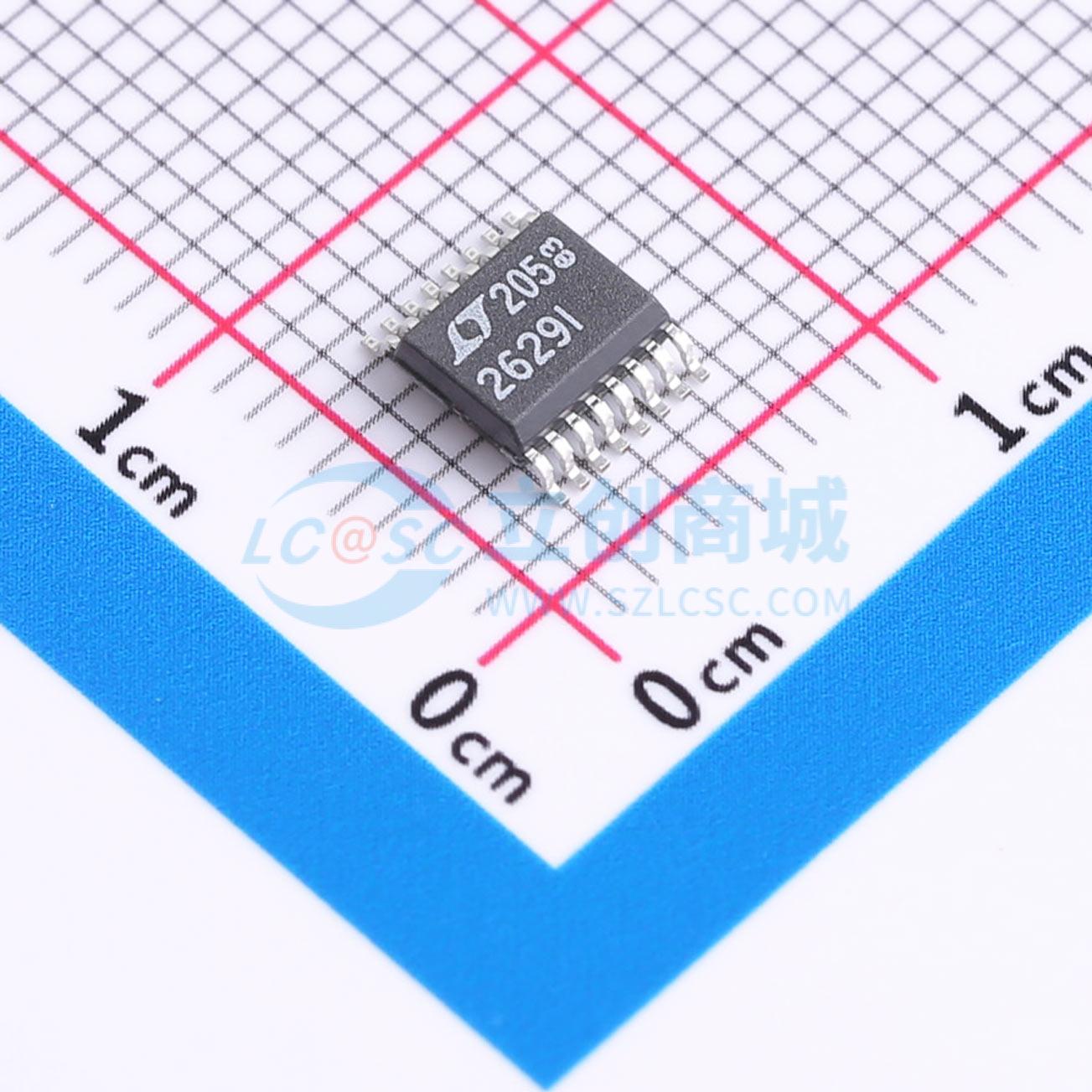

LTC2629IGN#PBF

具 I2C 接口的四通道 12 位轨至轨 DAC

描述: 是 2.7V 至 5.5V 的轨到轨电压输出 DAC，采用 16 引脚 SSOP 封装。具有内置高性能输出缓冲器，保证单调。为 16 位和 14 位 DAC 树立了新的板级密度基准，并提高了单电源电压输出 DAC 在输出驱动和负载调节方面的性能标准。使用 2 线 I²C 兼容串行接口，在标准模式（时钟速率为 100kHz）和快速模式（时钟速率为 400kHz）下均可工作。集成了上电复位电路。上电期间，电压输出比零刻度高出不到 10mV；上电后，它们保持在零刻度，直到进行有效的写入和更新。上电复位电路将部分产品复位到中间刻度，电压输出保持在中间刻度，直到进行有效的写入和更新。
品牌名称: ADI(亚德诺)
商品型号: LTC2629IGN#PBF
商品编号: C580581
商品封装: SSOP-16-150mil
包装方式: 管装
商品毛重: 0.2523克(g)

商品参数

商品概述

LTC2609/LTC2619/LTC2629 是采用 16 引脚 SSOP 封装的四路 16 位、14 位和 12 位、2.7V 至 5.5V 轨到轨电压输出 DAC。它们内置高性能输出缓冲器，并保证单调性。这些器件为 16 位和 14 位 DAC 树立了新的电路板密度标杆，并提升了单电源电压输出 DAC 在输出驱动和负载调节方面的性能标准。这些器件采用两线制、I2C 兼容串行接口。LTC2609/LTC2619/LTC2629 可在标准模式（时钟速率为 100kHz）和快速模式（时钟速率为 400kHz）下工作。 LTC2609/LTC2619/LTC2629 集成了上电复位电路。上电期间，电压输出比零刻度高出不到 10mV；上电后，在进行有效写入和更新之前，它们保持在零刻度。上电复位电路将 LTC2609 - 1/LTC2619 - 1/LTC2629 - 1 复位到中间刻度。在进行有效写入和更新之前，电压输出保持在中间刻度。

商品特性

引脚兼容的最小四路 DAC：LTC2609：16 位；LTC2619：14 位；LTC2629：12 位
保证全温度范围内单调
独立参考输入
27 个可选地址
400kHz I²C 接口
2.7V 至 5.5V 宽电源范围
低功耗运行：3V 时每个 DAC 为 250µA
单通道关断电流低至 1µA（最大值）
高轨到轨输出驱动（±15mA，最小值）
DAC 之间超低串扰（5µV）
LTC2609/LTC2619/LTC2629：上电复位到零刻度
LTC2609 - 1/LTC2619 - 1/LTC2629 - 1：上电复位到中间刻度
微型 16 引脚窄体 SSOP 封装

应用领域

移动通信
过程控制和工业自动化
自动测试设备和仪器仪表

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	12位
	通道数	4
	接口类型	I2C
	工作电压	2.7V~5.5V
	稳定时间	7us
	输出类型	电压-缓冲

	属性	参数值
	积分非线性	4LSB
	工作温度	-40℃~+85℃
	上电复位	内置
	基准电压源	外置
	数据速率	400kHz
	静态电流	150uA
