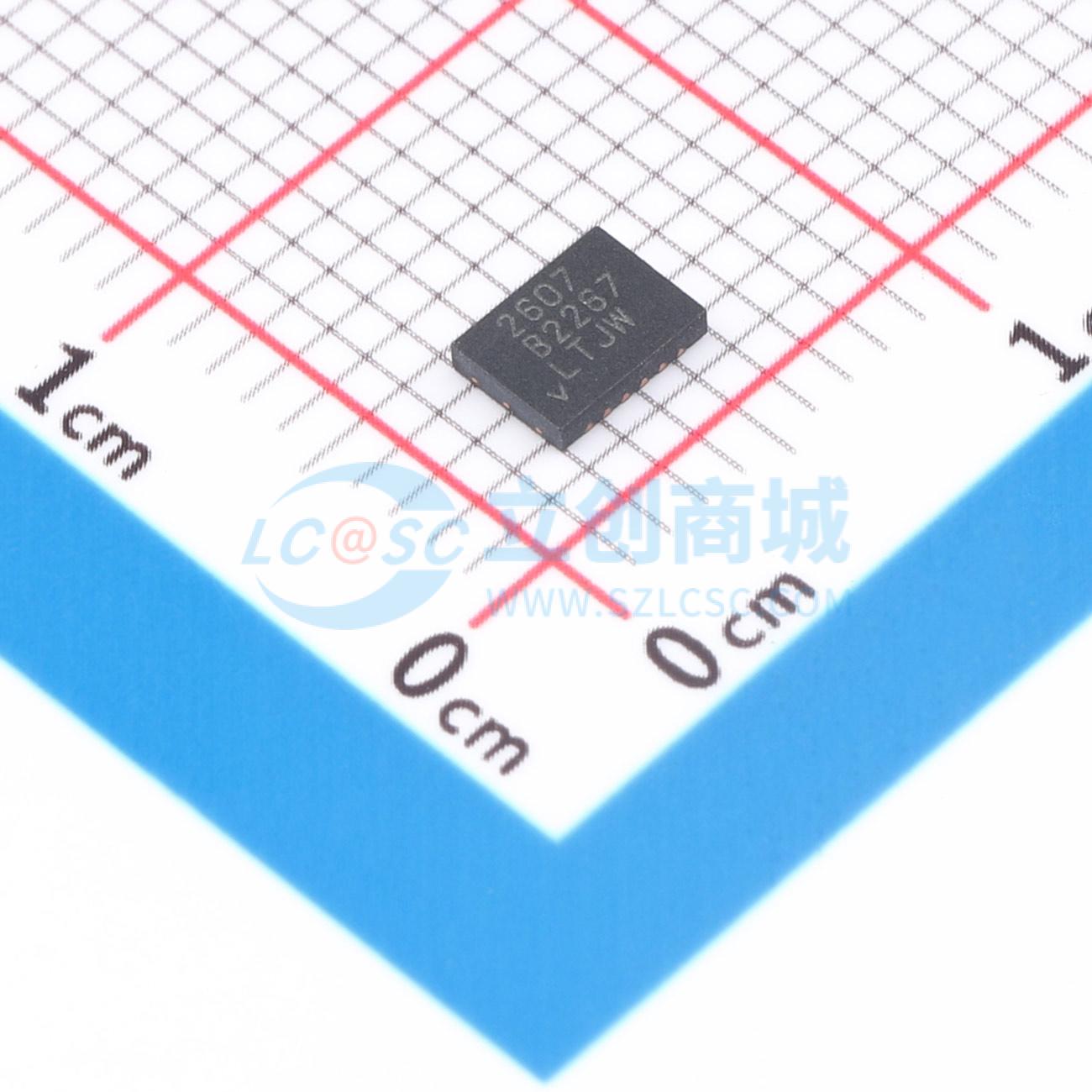

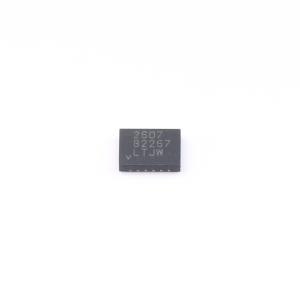

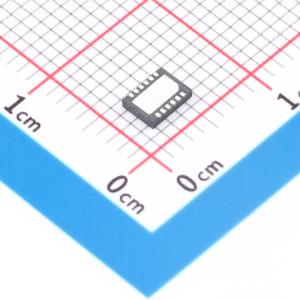

温馨提醒：图片仅供参考，商品以实物为准

LTC2607CDE#PBF

具 I2C 接口的 16 位、双通道、轨至轨 DAC

品牌名称: ADI(亚德诺)
商品型号: LTC2607CDE#PBF
商品编号: C580575
商品封装: DFN-12-EP(3x4)
包装方式: 管装
商品毛重: 0.333克(g)

商品参数

商品概述

LTC2607/LTC2617/LTC2627 是双路 16 位、14 位和 12 位、2.7V 至 5.5V 轨到轨电压输出 DAC，采用 12 引脚 DFN 封装。它们内置高性能输出缓冲器，并保证单调性。这些器件为 16 位和 14 位 DAC 树立了新的电路板密度标杆，并提升了单电源电压输出 DAC 在输出驱动和负载调节方面的性能标准。这些器件采用两线制、I²C 兼容串行接口。LTC2607/LTC2617/LTC2627 可在标准模式（时钟速率为 100kHz）和快速模式（时钟速率为 400kHz）下工作。还包含一个异步 DAC 更新引脚（LDAC）。 LTC2607/LTC2617/LTC2627 集成了上电复位电路。上电期间，电压输出比零刻度高出不到 10mV；上电后，在进行有效写入和更新之前，它们保持在零刻度。上电复位电路将 LTC2607 - 1/LTC2617 - 1/LTC2627 - 1 复位到中间刻度。在进行有效写入和更新之前，电压输出保持在中间刻度。

商品特性

引脚兼容的最小双路 DAC：LTC2607：16 位；LTC2617：14 位；LTC2627：12 位
保证全温度范围内单调
27 个可选地址
400kHz I²C 接口
2.7V 至 5.5V 宽电源范围
低功耗运行：3V 时每个 DAC 为 260µA
最大关断电流至 1µA
高轨到轨输出驱动（最小 ±15mA）
超低串扰（30µV）
双缓冲数据锁存器
异步 DAC 更新引脚
LTC2607/LTC2617/LTC2627：上电复位到零刻度
LTC2607 - 1/LTC2617 - 1/LTC2627 - 1：上电复位到中间刻度
微型（3mm×4mm）12 引脚 DFN 封装

应用领域

移动通信
过程控制和工业自动化
仪器仪表
自动测试设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	16位
	通道数	2
	接口类型	I2C
	工作电压	2.7V~5.5V

	属性	参数值
	稳定时间	10us
	输出类型	电压-缓冲
	积分非线性	19LSB
	工作温度	0℃~+70℃
