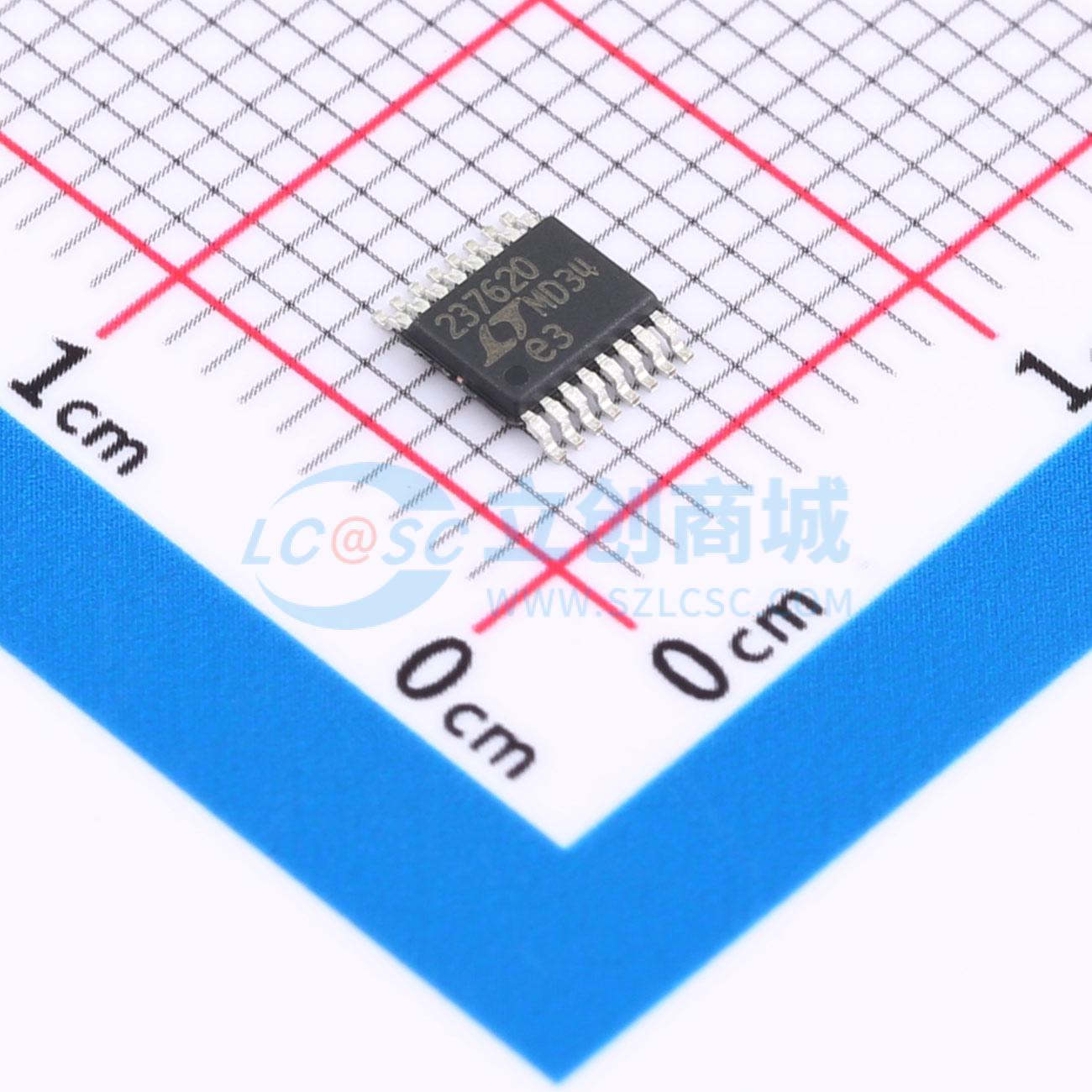

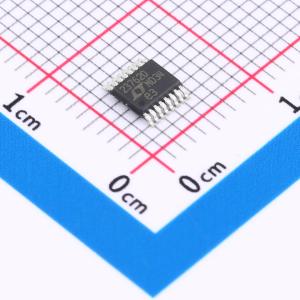

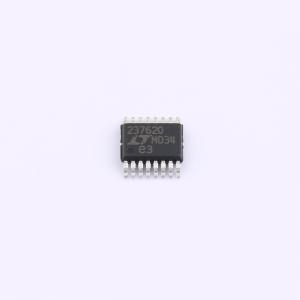

LTC2376IMS-20#PBF

LTC2376 - 20是一款低噪声、低功耗、高速的20位逐次逼近寄存器（SAR）ADC。该器件采用2.5V电源供电，具有±VREF的全差分输入范围，VREF范围为2.5V至5.1V。LTC2376 - 20仅消耗5.3mW功率，最大积分非线性（INL）为±2ppm，20位无失码，信噪比（SNR）达104dB。 LTC2376 - 20具备高速SPI兼容串行接口，支持1.8V、2.5V、3.3V和5V逻辑，还具备菊花链模式。其250ksps的快速吞吐量且无周期延迟，使LTC2376 - 20非常适合各种高速应用。内部振荡器设定转换时间，简化了外部时序设计。LTC2376 - 20在转换之间自动进入低功耗模式，降低了随采样率变化的功耗。 LTC2376 - 20具有独特的数字增益压缩（DGC）功能，在保留ADC全分辨率的同时，无需驱动放大器的负电源。启用该功能后，ADC执行数字缩放功能，将零刻度码从0V映射到0.1·VREF，满刻度码从VREF映射到0.9·VREF。对于典型的5V参考电压，满量程输入范围变为0.5V至4.5V，为采用单5.5V电源驱动放大器提供了足够的裕量。

• 250ksps吞吐量
• ±0.5ppm INL（典型值）
• 保证20位无失码
• 低功耗：250ksps时为5.3mW，250sps时为5.3µW
• fIN = 2kHz时，104dB SNR（典型值）
• fIN = 2kHz时，–125dB THD（典型值）
• 数字增益压缩（DGC）
• 保证在85°C下正常工作
• 2.5V电源
• 全差分输入范围±VREF
• VREF输入范围为2.5V至5.1V
• 无流水线延迟，无周期延迟
• 1.8V至5V I/O电压
• 支持菊花链模式的SPI兼容串行I/O
• 内部转换时钟
• 16引脚MSOP和4mm × 3mm DFN封装

• 医学成像
• 高速数据采集
• 便携式或紧凑型仪器
• 工业过程控制
• 低功耗电池供电仪器
• 自动测试设备（ATE）
