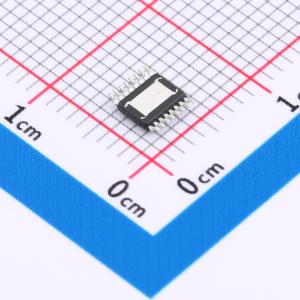

温馨提醒：图片仅供参考，商品以实物为准
LTC2311IMSE-16#PBF
16位 5Msps 差分输入 ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 具宽输入共模范围的 16 位带、5Msps 差分输入 ADC
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC2311IMSE-16#PBF
- 商品编号
- C580532
- 商品封装
- MSOP-16-EP
- 包装方式
- 管装
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 16位 | |
| 采样率 | 5MHz | |
| 通道数 | 1 | |
| 工作电压 | 3.3V；5V | |
| 接口类型 | SPI | |
| 差分输入 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 8LSB | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 81.6dB | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 20ppm/℃ | |
| ADC架构 | SAR | |
| 静态电流 | 100nA |
商品特性
- 5Msps吞吐率
- ±3LSB INL（典型值），±8LSB INL保证
- 保证16位，无缺失码
- 8V_P-P差分输入，具有宽输入共模范围
- 在f_IN=2.2 MHz时SNR为81dB（典型值）
- 在f_IN=2.2 MHz时THD为-90dB（典型值）
- 工作温度范围-40℃至125℃
- 单3.3V或5V电源
- 低漂移（最大20ppm/℃）2.048V或4.096V内部基准电压，支持1.25V外部基准电压输入
- 1.8V至2.5V I/O电压
- CMOS或LVDS SPI兼容串行I/O
- 在V_DD=5V时功耗为50mW（典型值）
- 小型16引脚（4mmx5mm）MSOP封装
应用领域
- 高速数据采集系统
- 通信
- 远程数据采集
- 成像
- 光网络
- 汽车
- 多相电机控制
