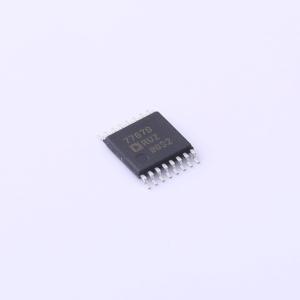

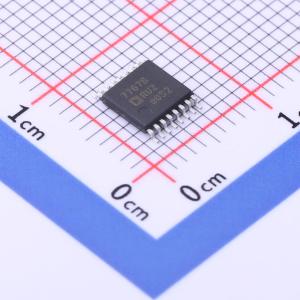

温馨提醒：图片仅供参考，商品以实物为准
AD7767BRUZ-RL7
24位、过采样SAR模数转换器(ADC)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 24位、15mW、109 dB、128/64/32 kSPS模数转换器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD7767BRUZ-RL7
- 商品编号
- C578515
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.309克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 24位 | |
| 采样率 | 128kHz | |
| 通道数 | - | |
| 工作电压 | 2.5V | |
| 接口类型 | SPI；I2C | |
| 差分输入 | 是 | |
| 积分非线性 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+105℃ | |
| 信噪比 | 108.5dB | |
| 时钟/振荡器 | 外置 | |
| 时钟频率(fc) | 1.024MHz | |
| 基准电压源 | 外置 | |
| ADC架构 | SAR | |
| 静态电流 | 1uA |
商品概述
AD7767/AD7767 - 1/AD7767 - 2是高性能、24位、过采样逐次逼近寄存器（SAR）模数转换器（ADC）。AD7767/AD7767 - 1/AD7767 - 2兼具大动态范围和输入带宽的优势，功耗分别为15 mW、10.5 mW和8.5 mW，采用16引脚TSSOP封装。 AD7767/AD7767 - 1/AD7767 - 2具有24位分辨率，非常适合超低功耗数据采集（如基于PCI和USB的系统）。出色的信噪比、宽动态范围和卓越的直流精度相结合，使AD7767/AD7767 - 1/AD7767 - 2非常适合在宽动态范围内测量小信号变化。这尤其适用于在较大交流或直流信号上测量输入小变化的应用。在这类应用中，AD7767/AD7767 - 1/AD7767 - 2能准确采集交流和直流信息。 AD7767/AD7767 - 1/AD7767 - 2内置一个片上数字滤波器（具有线性相位响应），通过对过采样输入电压进行滤波来消除带外噪声。过采样架构还降低了前端抗混叠要求。AD7767的其他特性包括一个SYNC/PD（同步/掉电）引脚，可实现多个AD7767器件的同步。增加的SDI引脚提供了将多个AD7767器件进行菊花链连接的选项。 AD7767/AD7767 - 1/AD7767 - 2采用2.5 V电源供电，使用5 V参考电压。器件的工作温度范围为 - 40°C至 + 105°C。
商品特性
- 过采样逐次逼近（SAR）架构
- 高性能交流和直流精度，低功耗
- 115.5 dB动态范围，32 kSPS（AD7767 - 2）
- 112.5 dB动态范围，64 kSPS（AD7767 - 1）
- 109.5 dB动态范围，128 kSPS（AD7767）
-
- 118 dB总谐波失真（THD）
- 极低功耗
- 8.5 mW，32 kSPS（AD7767 - 2）
- 10.5 mW，64 kSPS（AD7767 - 1）
- 15 mW，128 kSPS（AD7767）
- 高直流精度
- 24位，无丢码（NMC）
- 积分非线性（INL）：±3 ppm（典型值），±7.6 ppm（最大值）
- 低温漂
- 零误差漂移：15 nV/°C
- 增益误差漂移：0.4 ppm/°C
- 片上低通有限长单位冲激响应（FIR）滤波器
- 线性相位响应
- 通带波纹：±0.005 dB
- 阻带衰减：100 dB
- 2.5 V电源，提供1.8 V/2.5 V/3 V/3.6 V逻辑接口选项
- 灵活的接口选项
- 多器件同步
- 菊花链连接能力
- 掉电功能
- 温度范围： - 40°C至 + 105°C
应用领域
- 低功耗PCI/USB数据采集系统
- 低功耗无线采集系统
- 振动分析
- 仪器仪表
- 高精度医疗采集
