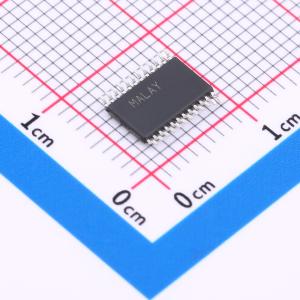

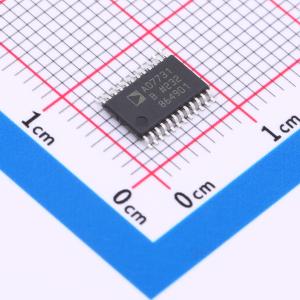

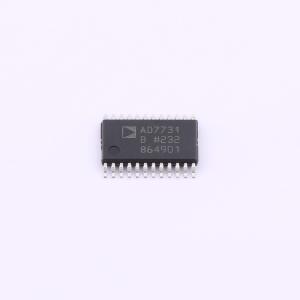

温馨提醒：图片仅供参考，商品以实物为准
AD7731BRUZ
CMOS、低噪声、24位Σ-Δ型ADC，快速通道建立时间
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是用于过程控制应用的完整模拟前端。具有专有的可编程增益前端，可接受一系列输入信号范围，包括来自传感器的低电平信号。其Σ-Δ架构由模拟调制器和低通可编程数字滤波器组成，允许调整滤波器截止频率、输出速率和建立时间。具有三个缓冲差分可编程增益模拟输入（可配置为五个伪差分输入）以及一个差分参考输入
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD7731BRUZ
- 商品编号
- C578500
- 商品封装
- TSSOP-24
- 包装方式
- 管装
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 24位 | |
| 采样率 | 800Hz | |
| 通道数 | 3 | |
| 工作电压 | 5V | |
| 接口类型 | 串行 | |
| 差分输入 | 是 | |
| 积分非线性 | - | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 时钟/振荡器 | 内置；外置 | |
| 时钟频率(fc) | 4.9152MHz | |
| 基准电压源 | 外置 | |
| 可变增益 | 支持 | |
| ADC架构 | Sigma-Delta | |
| 数据速率 | 6.4kHz | |
| 静态电流 | 25uA | |
| 全量程范围(FSR) | 1.28V |
商品概述
AD7731是一款适用于过程控制应用的完整模拟前端。该器件拥有专有的可编程增益前端，使其能够直接接受来自传感器的各种输入信号范围，包括低电平信号。该器件的Σ-Δ架构由一个模拟调制器和一个低通可编程数字滤波器组成，可调节滤波器截止频率、输出速率和建立时间。 该器件具有三个带缓冲的差分可编程增益模拟输入（可配置为五个伪差分输入），以及一个差分参考输入。该器件采用单+5 V电源供电，可接受七种单极性模拟输入范围：0至+20 mV、+40 mV、+80 mV、+160 mV、+320 mV、+640 mV和+1.28 V，以及七种双极性范围：±20 mV、±40 mV、±80 mV、±160 mV、±320 mV、±640 mV和±1.28 V。在800 Hz输出速率下，该器件可直接实现16位峰-峰分辨率。该器件能够在1 ms建立时间内进行通道切换，并保持13位峰-峰分辨率的性能水平。 该器件上的串行接口可配置为三线操作，并且与微控制器和数字信号处理器兼容。AD7731具备自校准和系统校准选项，其失调漂移小于5 nV/°C，增益漂移小于2 ppm/°C。 该器件提供24引脚塑料DIP、24引脚SOIC和24引脚TSSOP封装。
商品特性
- 24位Σ-Δ ADC
- 800 Hz输出速率下16位峰-峰分辨率
- 可编程输出速率高达6.4 kHz
- 可编程增益前端
- ±0.0015%非线性度
- 带缓冲的差分输入
- 可编程滤波器截止频率
- 用于通道排序的FASTStep™模式
- 单电源供电
应用领域
- 过程控制
- 可编程逻辑控制器（PLC）/分布式控制系统（DCS）
- 工业仪表
