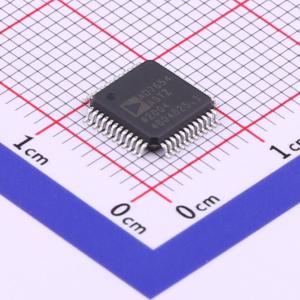

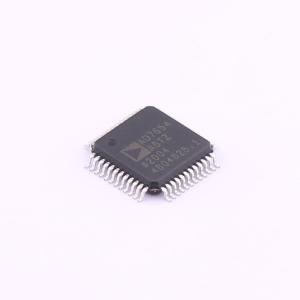

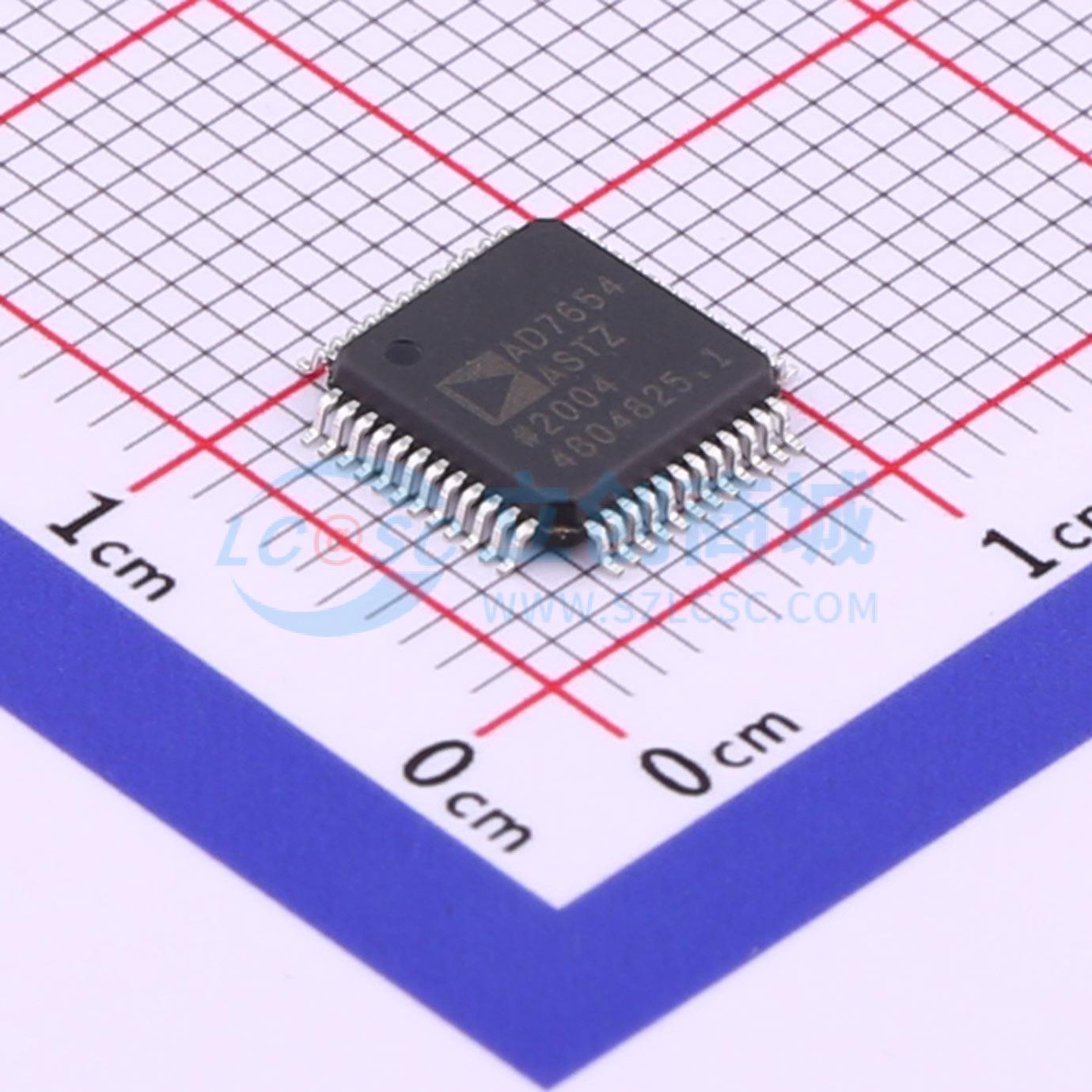

AD7654ASTZ
16位，500 kSPS PulSAR 双通道，同时采样ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 双通道、同步采样、PulSAR®、500 kSPS、双核16位ADC
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD7654ASTZ
- 商品编号
- C578454
- 商品封装
- LQFP-48(7x7)
- 包装方式
- 托盘
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 16位 | |
| 采样率 | 500kHz | |
| 通道数 | 2 | |
| 工作电压 | 5V | |
| 接口类型 | 并行；SPI | |
| 差分输入 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 3.5LSB | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 89dB | |
| 时钟/振荡器 | 内置 | |
| 基准电压源 | 外置 | |
| ADC架构 | SAR | |
| 静态电流 | 15.5mA |
商品概述
AD7654是一款低成本、同时采样、双通道、16位电荷再分配逐次逼近型（SAR）模数转换器，采用单5 V电源供电。它包含两个低噪声、宽带宽的跟踪保持放大器，可实现同时采样；一个高速16位采样ADC、一个内部转换时钟、误差校正电路，以及串行和并行系统接口端口。每个跟踪保持放大器前端都有一个多路复用器，可构成一个4通道输入ADC。A0多路复用器控制输入可选择同时采样输入对INA1/INB1（A0 = 低电平）或INA2/INB2（A0 = 高电平）。该器件具有非常高的采样率模式（正常模式），对于低功耗应用，还有一个降功耗模式（脉冲模式），在此模式下功耗随吞吐量成比例变化。工作温度范围为 -40°C至 +85°C。
商品特性
- 双路、16位、2通道同时采样ADC
- 16位分辨率，无失码
- 吞吐量：500 kSPS（正常模式），444 kSPS（脉冲模式）
- 积分非线性（INL）：最大±3.5 LSB（满量程的±0.0053%）
- 信噪比（SNR）：在100 kHz时典型值为89 dB
- 总谐波失真（THD）：在 +100 kHz时为 -100 dB
- 模拟输入电压范围：0 V至5 V
- 无流水线延迟
- 并行和串行5 V/3 V接口，与SPI/QSPI/MICROWIRE/DSP兼容
- 单5 V电源供电
- 功耗：典型值120 mW，在10 kSPS时为2.6 mW
- 封装：48引脚薄型四方扁平封装（LQFP）、48引脚引脚框架芯片级封装（LFCSP）
- 低成本
应用领域
- 交流电机控制
- 三相电源控制
- 4通道数据采集
- 不间断电源
- 通信
