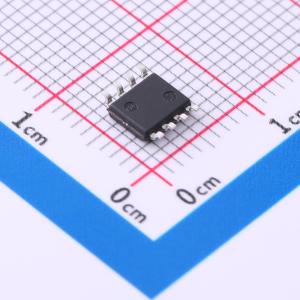

温馨提醒：图片仅供参考，商品以实物为准
AD706JRZ-REEL
双通道、皮安输入电流、双极性运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 是一款双路、低功耗、双极性运算放大器,具有 JFET 放大器的低输入偏置电流,但在温度变化时,其输入偏置电流(IB)的漂移显著低于 JFET 放大器。它采用超 β 双极输入晶体管,实现皮安级的输入偏置电流水平(类似于室温下的 FET 输入放大器),在 125°C 时,其 IB 通常仅增加 5 倍,而 JFET 放大器的 IB 每升高 10°C 就会翻倍,在 125°C 时会增加 1000 倍。还具备微伏级的失调电压和低噪声特性。由于偏置电流小于 200pA,不需要常用的“平衡”电阻
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD706JRZ-REEL
- 商品编号
- C578383
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 双路 | |
| 双电源(Vee~Vcc) | -18V~-2V；2V~18V | |
| 输入失调电压(Vos) | 30uV | |
| 输入失调电压温漂(Vos TC) | 200nV/℃ | |
| 增益带宽积(GBW) | 800kHz | |
| 压摆率(SR) | 0.15V/us | |
| 共模抑制比(CMRR) | 110dB |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 15nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 50pA | |
| 静态电流(Iq) | 750uA | |
| 输出电流 | 15mA | |
| 输入失调电流(Ios) | 30pA | |
| 工作温度 | 0℃~+70℃ | |
| 功能特性 | 内置补偿 |
应用领域
- 低频有源滤波器
- 精密仪器
- 精密积分器
