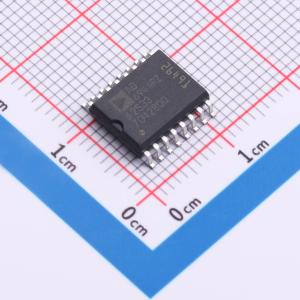

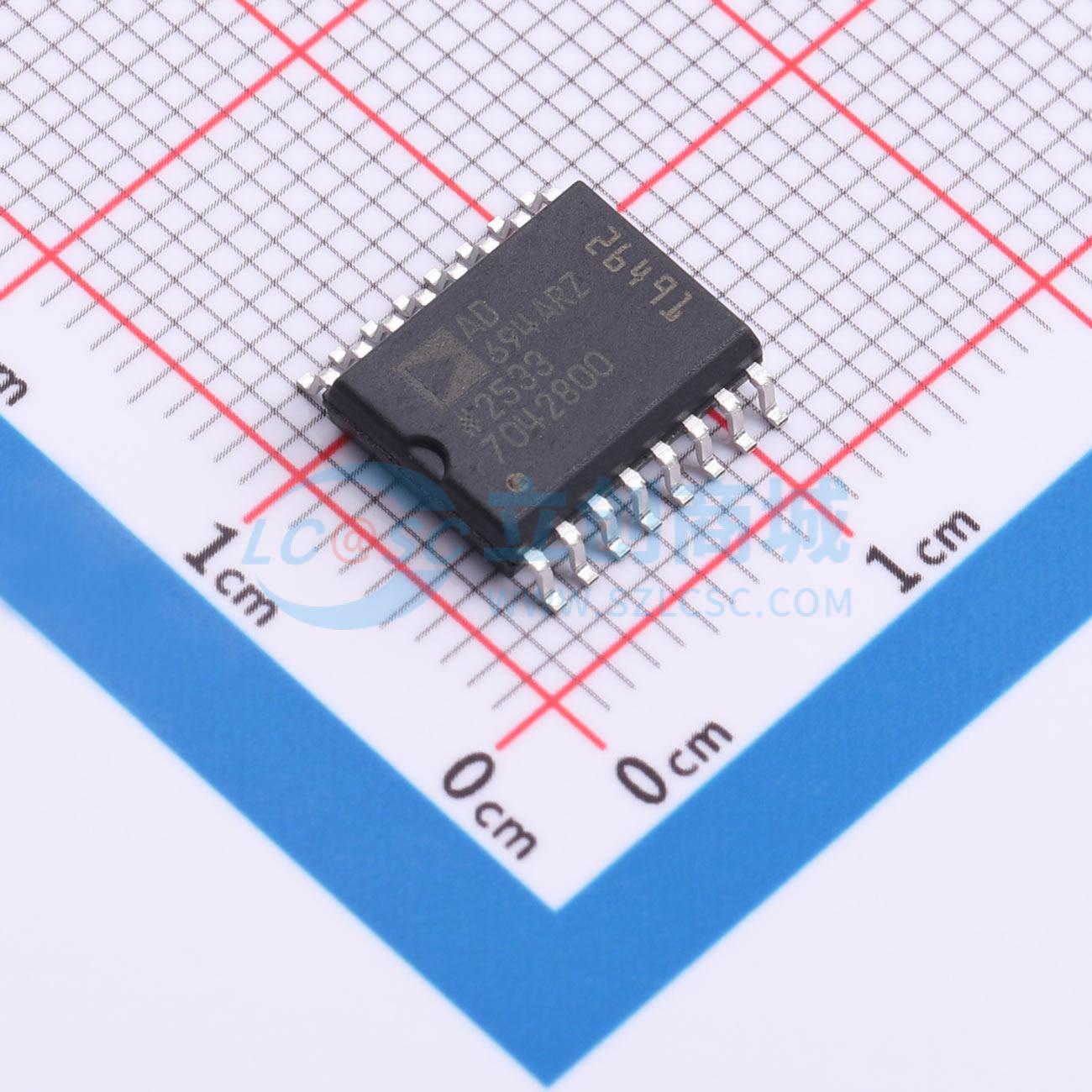

AD694ARZ

AD694是一款单片电流变送器，可接收高电平信号输入，驱动标准的4 - 20 mA电流环路，用于控制阀门、执行器及其他过程控制中常用的设备。输入信号由输入放大器进行缓冲，该放大器可用于调整输入信号的量程或缓冲电流模式DAC的输出。通过简单的引脚连接即可选择预校准的输入量程，如0 V至2 V和0 V至10 V；其他量程可通过外部电阻进行编程设置。 输出级的电压容限可低至电源电压VS以下2 V，其特殊设计允许在双电源工作时输出电压低于公共端。当4 - 20 mA环路开路或输出级不符合要求时，会发出报警信号。 AD694的薄膜电阻采用有源激光微调技术，无需额外的调整和校准即可实现高精度。可将外部功率晶体管与AD694配合使用，以分担功耗，扩展工作温度范围。 AD694是需要抗干扰4 - 20 mA信号传输的系统的理想构建模块，可用于操作阀门、执行器和其他控制设备，也可用于传输压力、温度或流量等过程参数。建议在工业过程控制、工厂自动化和系统监控等各种应用中，用它替代分立设计。 AD694有密封的16引脚CERDIP封装和塑料SOIC封装，工作温度范围为 - 40℃至 + 85℃工业温度范围；还有16引脚塑料DIP封装，工作温度范围为0℃至 + 70℃。

• 4 - 20 mA、0 - 20 mA输出范围
• 预校准输入范围：0 V至2 V、0 V至70 V
• 精密电压基准，可编程为2.000 V或10.000 V
• 单电源或双电源工作
• 宽电源电压范围：4.5 V至36 V
• 宽输出电压容限
• 输入缓冲放大器
• 开环报警
• 可选外部功率晶体管，以减少自热误差
• 典型非线性度为0.002%
