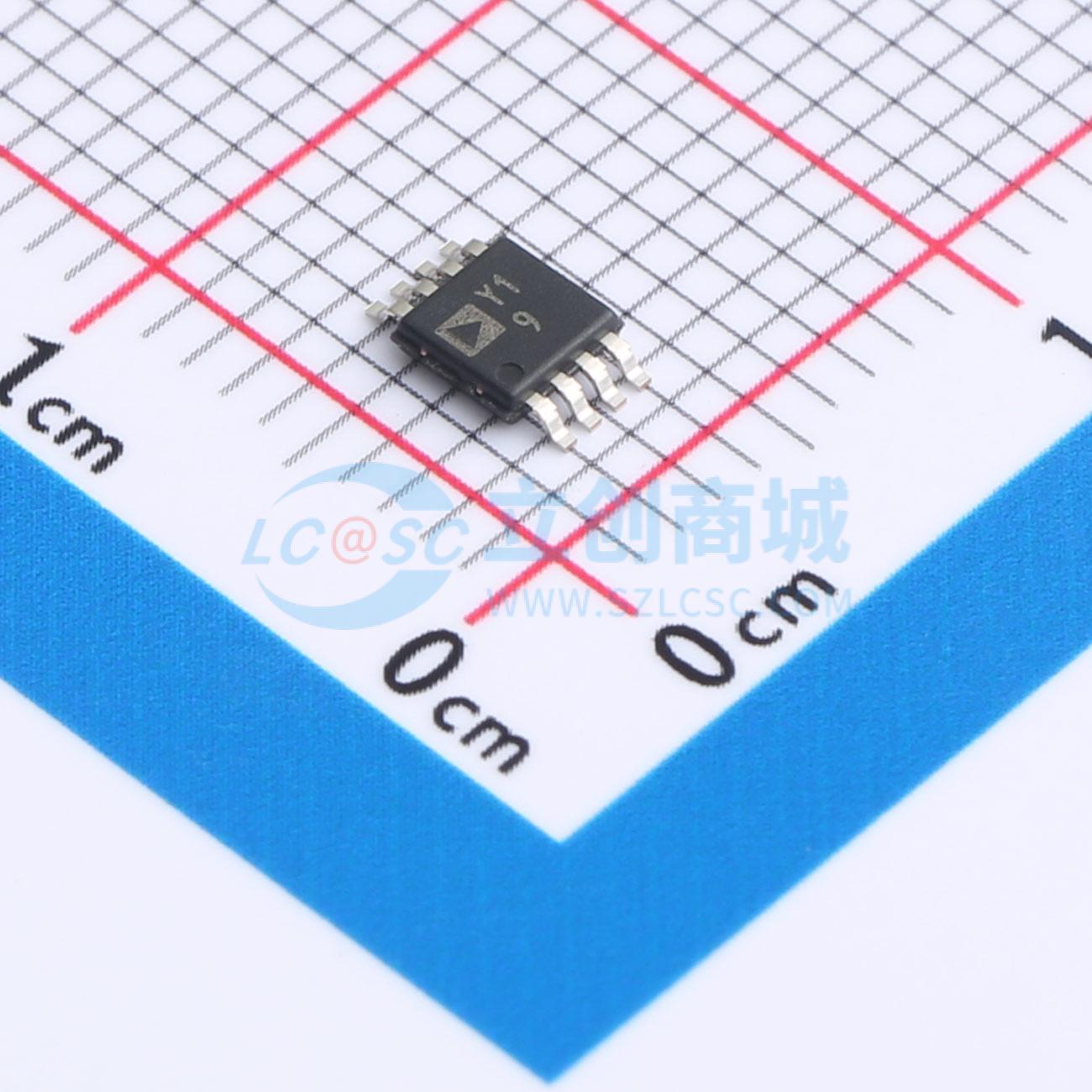

温馨提醒：图片仅供参考，商品以实物为准
AD8226BRMZ-R7
宽电源电压范围、轨到轨输出仪表放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款低成本、宽电源范围的仪表放大器，只需一个外部电阻即可设置 1 至 1000 之间的任何增益。它设计用于处理各种信号电压，宽输入范围和轨到轨输出使信号能够充分利用电源轨。由于输入范围还包括低于负电源的能力，因此接近地的小信号可以在无需双电源的情况下进行放大。该放大器的电源范围为单电源 2.2 V 至 36 V，双电源 ±1.35 V 至 ±18 V
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8226BRMZ-R7
- 商品编号
- C578656
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.68克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 仪表放大器 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 90dB | |
| 输入偏置电流(Ib) | 20nA | |
| 输入失调电压(Vos) | 50uV | |
| 增益带宽积(GBP) | 1.5MHz | |
| 压摆率(SR) | 0.6V/us | |
| 输出电流 | 13mA | |
| 轨到轨 | 轨到轨输出 | |
| 输出类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 425uA | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 工作温度 | -40℃~+125℃ | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 22nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 500pA | |
| 输入失调电流温漂(Ios TC) | 5pA/℃ | |
| 单电源 | 2.2V~36V | |
| 双电源(Vee ~ Vcc) | 1.35V~18V；-18V~-1.35V | |
| 稳定时间 | 25us |
商品概述
AD8226是一款低成本、宽电源范围的仪表放大器，仅需一个外部电阻即可设置1到1000之间的任意增益。它设计用于处理多种信号电压。宽输入范围和轨到轨输出使信号能够充分利用电源轨。由于输入范围还包括低于负电源的能力，因此无需双电源即可放大接近地的小信号。AD8226的工作电源范围为±1.35 V至±18 V（双电源）和2.2 V至36 V（单电源）。
坚固的AD8226输入端设计用于连接现实世界的传感器。除了其宽工作范围外，AD8226还可以处理超出电源轨的电压。例如，在±5 V电源下，该部件保证能在输入端承受±35 V的电压而不会损坏。最小和最大输入偏置电流都有规定，以方便开线检测。
AD8226非常适合多通道、空间受限的工业应用。与其他低成本、低功耗的仪表放大器不同，AD8226的最小增益为1，并且可以轻松处理±10 V的信号。凭借其MSOP封装和125°C的温度等级，AD8226在紧密封装、无气流的设计中表现出色。
AD8226提供8引脚MSOP和SOIC封装，并完全适用于-40°C至+125°C的工作温度范围。
应用领域
- 工业过程控制
- 桥式放大器
- 医疗仪器
- 便携式数据采集
- 多通道系统
