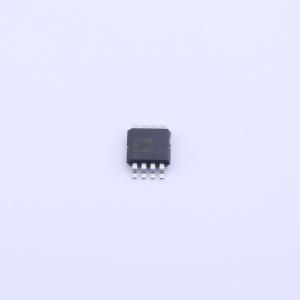

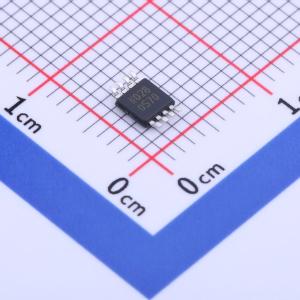

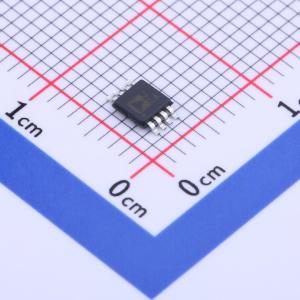

温馨提醒：图片仅供参考，商品以实物为准
AD8221ARMZ-RL
精密仪表放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AD8221是一款增益可编程、高性能仪表放大器，其相对于频率的共模抑制比(CMRR)最高。在G = 1时，所有等级产品的最低CMRR均为80dB并宽至10kHz。相对于频率的高共模抑制比(CMRR)使得AD8221可以抑制宽带干扰和线路谐波，从而大大简化对滤波器的要求。低电压失调、低失调漂移、低增益漂移、高增益精度和高共模抑制比特性，使这款器件成为要求具备最佳直流性能应用(如桥式信号调理)的绝佳选择。可编程增益为用户提供设计灵活性。通过单一电阻，可在1到1000范围内设置增益。AD8221可以采用单电源或双电源供电，特别适合输入电压为±10V的应用。该器件采用低成本的8引脚SOIC和MSOP两种封装，且均能提供业界最佳性能。MSOP只需SOIC一半的电路板空间，因此非常适合多通道或空间受限的应用。该器件所有等级的额定温度范围均为 -40°C至 +85°C工业温度范围。此外，AD8221也能在 -40°C至 +125°C范围内工作。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8221ARMZ-RL
- 商品编号
- C578650
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 仪表放大器 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 80dB | |
| 输入偏置电流(Ib) | 500pA | |
| 输入失调电压(Vos) | 60uV | |
| 增益带宽积(GBP) | 825kHz | |
| 压摆率(SR) | 2V/us | |
| 输出电流 | 18mA | |
| 静态电流(Iq) | 1mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 400nV/℃ | |
| 工作温度 | -40℃~+125℃ | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 8nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 300pA | |
| 输入失调电流温漂(Ios TC) | 3pA/℃ | |
| 双电源(Vee ~ Vcc) | -18V~18V | |
| 电源纹波抑制比(PSRR) | 90dB | |
| 稳定时间 | 10us |
商品概述
AD8221是一款增益可编程、高性能仪表放大器，其相对于频率的共模抑制比(CMRR)最高。在G = 1时，所有等级产品的最低CMRR均为80dB并宽至10kHz。相对于频率的高共模抑制比(CMRR)使得AD8221可以抑制宽带干扰和线路谐波，从而大大简化对滤波器的要求。 低电压失调、低失调漂移、低增益漂移、高增益精度和高共模抑制比特性，使这款器件成为要求具备最佳直流性能应用(如桥式信号调理)的绝佳选择。 可编程增益为用户提供设计灵活性。通过单一电阻，可在1到1000范围内设置增益。AD8221可以采用单电源或双电源供电，特别适合输入电压为±10V的应用。 该器件采用低成本的8引脚SOIC和MSOP两种封装，且均能提供业界最佳性能。MSOP只需SOIC一半的电路板空间，因此非常适合多通道或空间受限的应用。 该器件所有等级的额定温度范围均为 -40°C至 +85°C工业温度范围。此外，AD8221也能在 -40°C至 +125°C范围内工作。
商品特性
- 易于使用
- 采用节省空间的MSOP封装
- 增益通过1个外部电阻设置(增益范围：1至1000)
- 宽电源电压范围：+2.3V至+18V
- 额定温度范围：-40°C至 +85°C
- 工作温度最高可达125°C
- 出色的交流特性：CMRR：80dB(最小值，10kHz，G = 1)；-3dB带宽：825kHz(G = 1)；压摆率：2V/μs
- 低噪声：输入电压噪声：8nV/√Hz(最大值，1kHz)；0.25μV峰峰值输入噪声(0.1Hz至10Hz)
- 高精度直流性能(AD8221BR)：CMRR：90dB（最小值，G = 1）；输入失调电压：25μV（最大值）；输入失调漂移：0.3μV/°C（最大值）；输入偏置电流：0.4nA（最大值）
应用领域
- 电子秤
- 工业过程控制
- 桥式放大器
- 精密数据采集系统
- 医疗仪器
- 应变计
- 传感器接口
