MAX3250CAI+T

MAX3250是一款由3.0V至5.5V供电、±50V隔离的EIA/TIA-232和V.28/V.24通信接口，具有高速数据传输能力。该器件可以在RS-232侧与逻辑侧（ISOCOM到GND）之间存在高达±50V的电压差下工作，这使其非常适合在存在高共模电压的嘈杂环境中使用。此特性可以防止RS-232线路意外短接到+24V或±48V电源总线时损坏设备。

MAX3250通过单个3V至5.5V的逻辑侧电源供电。通过±100V外部电容将电力从逻辑侧传输到隔离侧。

MAX3250有两个接收器（Rx）和两个驱动器（Tx），保证在250kbps的数据速率下运行时保持RS-232输出电平。收发器采用专有的低压降发射输出级，通过双电荷泵从3V至5.5V电源提供真正的RS-232性能。该器件具有一个故障开漏输出，用于在任何RS232输入上出现过高隔离侧电压条件时发出信号。此输出可以驱动报警LED，或者由处理器监控以防止在这种条件下操作。接收器输出在关断状态下为高阻态，允许多个接口（IrDA、RS-232、RS-485）连接到同一个UART。

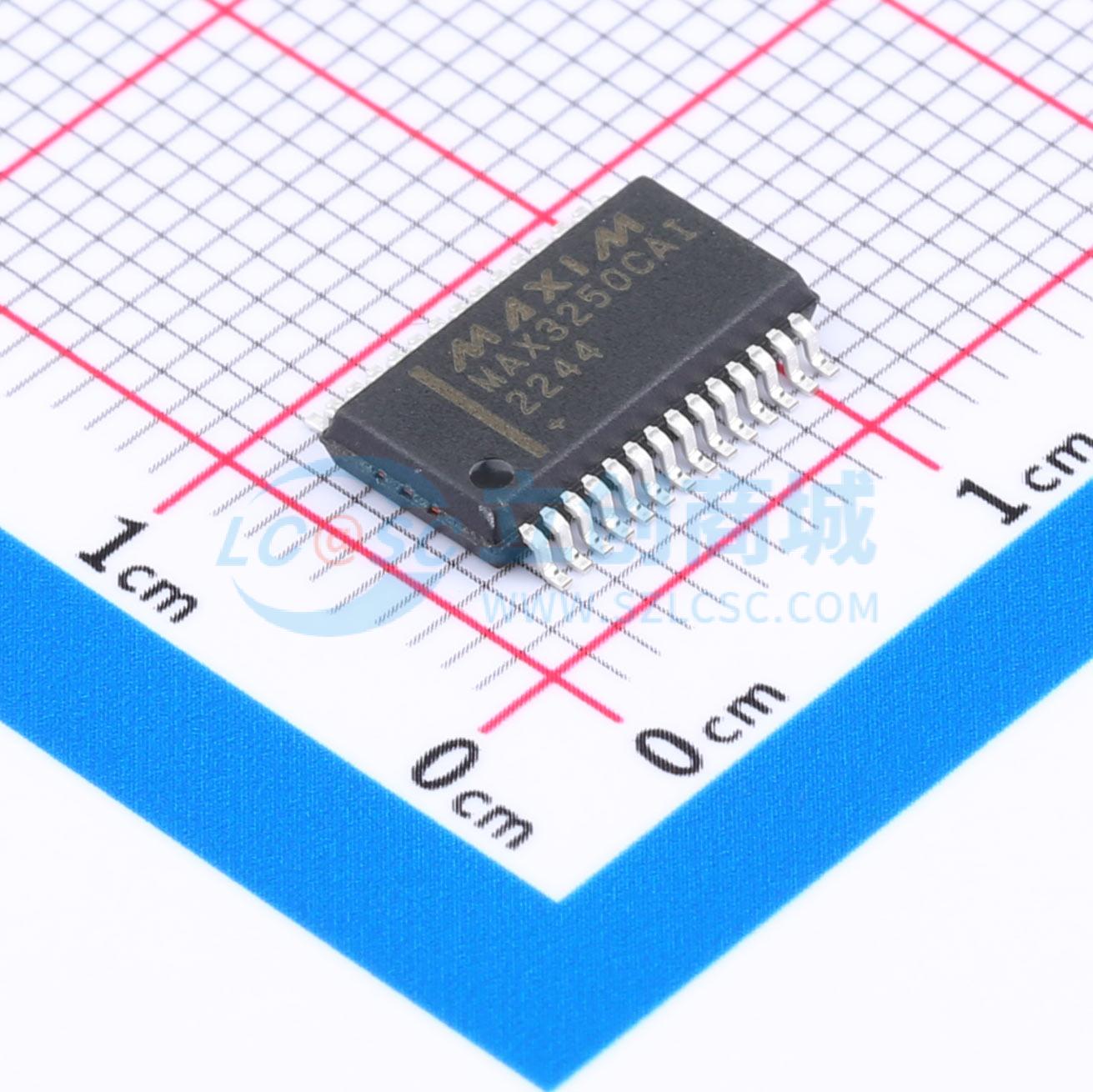

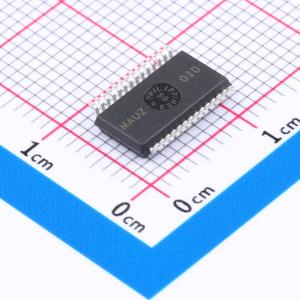

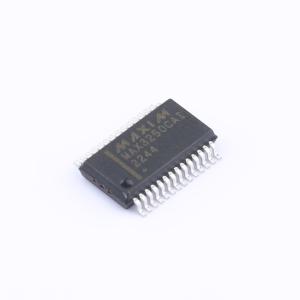

MAX3250采用节省空间的28引脚SSOP封装。

• ±50V Isolated, 3.0V to 5.5V, 250kbps, 2 Tx/2 Rx, RS-232 Transceiver
• 高数据速率能力
• 可在RS-232侧和逻辑侧（ISOCOM到GND）之间高达±50V的差分电压下工作
• 单3V至5.5V电源供电
• 两个接收器(Rx)和两个驱动器(Tx)
• 保证250kbps的数据传输速率
• 专有的低压降发射器输出级，从3V至5.5V电源提供真正的RS-232性能
• FAULT开漏输出信号，用于指示任何RS232输入上的过高隔离侧电压
• 接收器输出在关断时为高阻抗，允许多个接口（IrDA、RS-232、RS-485）连接到同一UART
• 28引脚SSOP封装
• 集成隔离和RS-232节省空间
• 关断模式下允许多个接口（IrDA、RS-232、RS-485）连接到同一UART
• 发射器和接收器输出在关断时为高阻抗
• 关断时20µA的电源电流
• 无电感/变压器设计简化了EMI合规性
• 低成本替代光电隔离收发器
• 符合EIA/TIA-232规范，最低电压为3.0V
• 内部双电荷泵
• 输出电压范围：±5.5V
• 故障传播延迟：0.3µs
• 退出关断时间：300µs至350µs
• 传输速率为250kbps时，最大负载为3kΩ并联1000pF
• 接收器输入电压范围：±25V
• 发射器输出摆幅：±5.4V
• 输出短路电流：±60mA
• 最大数据率：250kbps
• 接收器传播延迟：0.4µs
• 接收器偏斜：100ns
• 发射器偏斜：120ns
• 过渡区域转换速率：6V/µs至30V/µs
• 低功耗关断模式：20µA
• 电容C1和C2的值对于设备的正确操作非常重要。这些电容应在4.5V至5.5V操作时为0.047µF，在3.0V至3.6V操作时为0.47µF

• 工业控制
• 可编程逻辑控制器
• 销售点设备
• 电脑到路由器连接
• 诊断端口
• 电信设备
