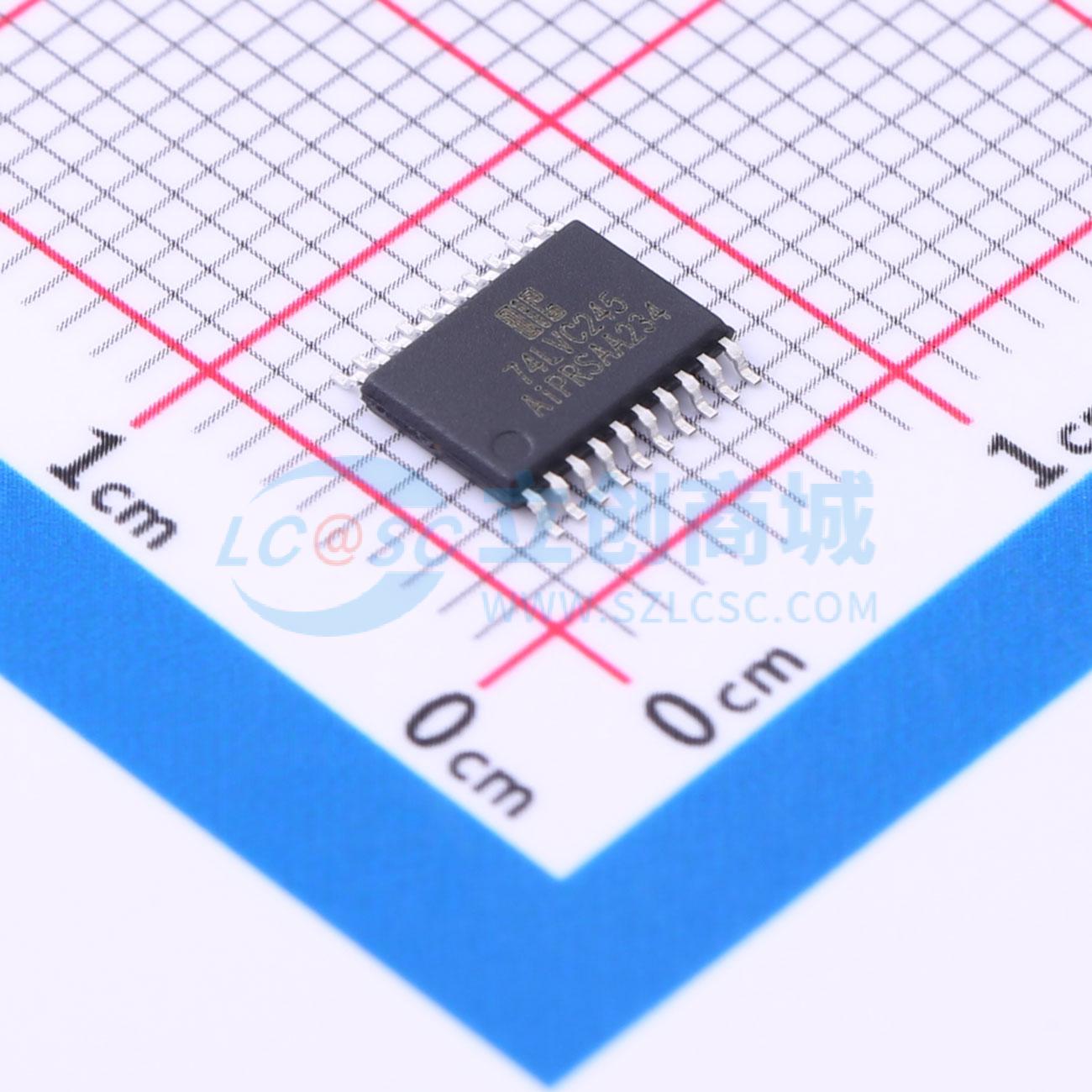

温馨提醒：图片仅供参考，商品以实物为准
AiP74LVC245TA20.TR
带三态控制的8路总线收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是8路收发器，在发送和接收方向均具有同相三态总线兼容输出。该电路具有易于级联的输出使能输入（OE）和用于方向控制的发送/接收输入（DIR）。OE控制输出，以便有效隔离总线。输入可由3.3V或5V器件驱动。失能时，最高可将5.5V施加到输出。这些功能允许在3.3V和5V混合应用中使用这些设备。
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP74LVC245TA20.TR
- 商品编号
- C5307862
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输出类型 | 三态 | |
| 工作电压 | 1.2V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 通道类型 | 双向 | |
| 灌电流(IOL) | 24mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 24mA | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 40uA | |
| 传播延迟(tpd) | 6.3ns@3.3V,50pF | |
| 功能特性 | 掉电隔离；输出使能 |
商品概述
AiP74LVC245是一款8路总线收发器，在发送和接收方向均配备同相三态总线兼容输出。该器件包含用于级联的输出使能输入和用于方向控制的发送/接收输入。输出使能输入用于控制输出，以实现总线的有效隔离。其输入可由3.3V或5V器件驱动。当输出被禁用时，最高可承受5.5V电压。这些特性使其适用于3.3V与5V混合电压的应用环境。
商品特性
- 具备5V耐压输入/输出，可与5V逻辑接口
- 宽电源电压范围：1.2V ~ 5.5V
- CMOS低功耗
- 可直接与TTL电平接口
- 输入可耐受高达5.5V的电压
- 当VCC = 0V时，输出呈高阻抗状态
- 提供SOP20、TSSOP20、DHVQFN20封装形式
