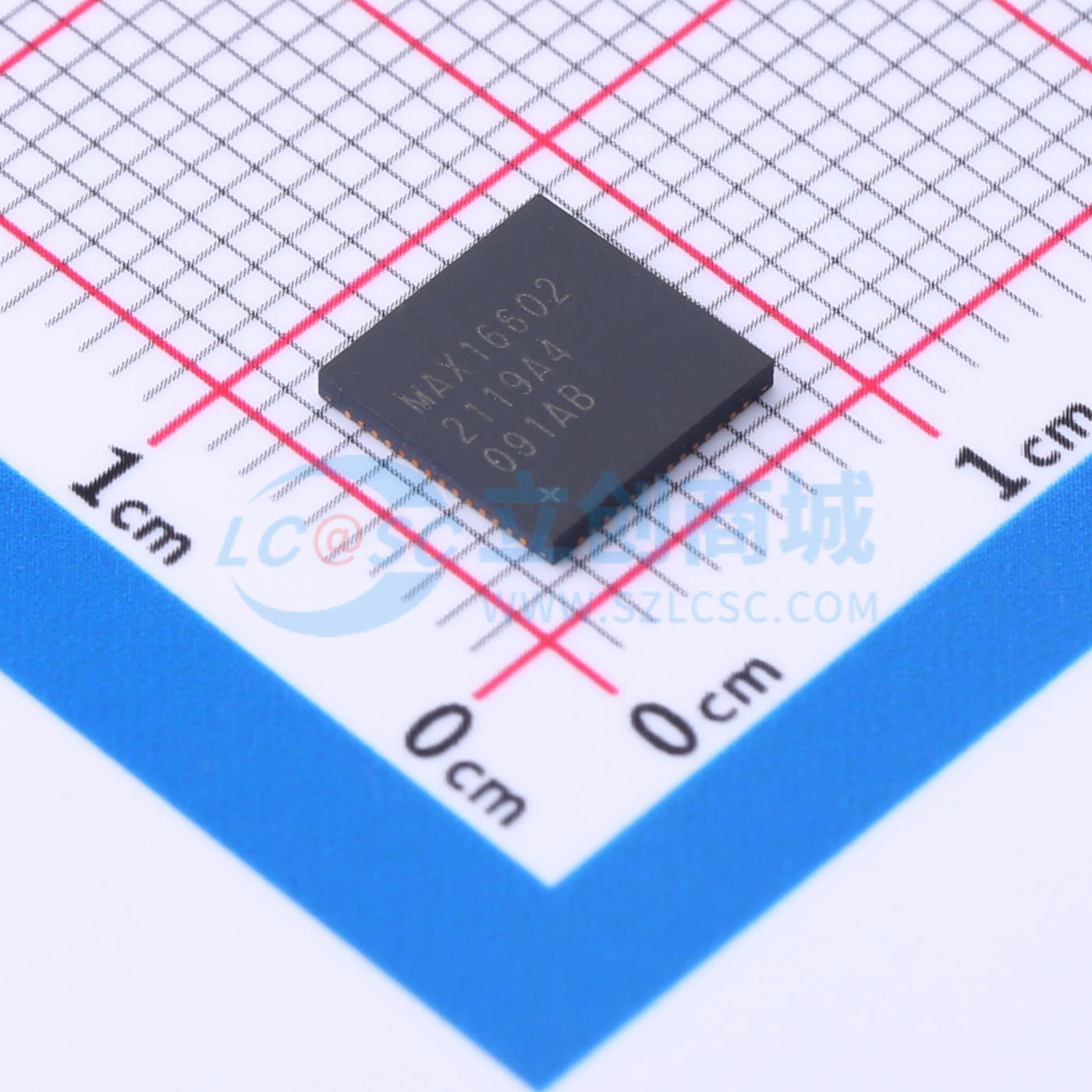

MAX16602GGN+

高密度双输出电压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX16602是一款高密度、灵活且可扩展的电源解决方案,适用于AI核心或Intel VR13.HC服务器CPU。它采用耦合电感和智能功率级IC实现高效的核心调节器,具有增强的瞬态响应和低静态电流。一个额外的单相输出生成系统中的VSArail。完整的电路是一个高效的（8+1）多相同步降压转换器,支持PWM并联控制多达16相。单个可扩展的PCB设计和适当的智能功率级IC选择可以用于产生具有广泛电流范围的调节器。IC架构简化了设计,减少了组件数量,提高了整个负载范围内的能源效率。保护参数可以通过PMBus协议设置和监控。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX16602GGN+
商品编号: C5307816
商品封装: QFN-56(7x7)
包装方式: 托盘
商品毛重: 0.13克(g)

商品参数

商品概述

MAX16602集成电路为人工智能核心或英特尔VR13.HC服务器CPU供电提供了高密度、灵活且可扩展的解决方案。该控制器IC采用耦合电感和智能功率级IC，实现具有增强瞬态响应和低静态电流的高效核心稳压器。额外的单相输出使用单相智能功率级在系统中生成VSA轨。完整电路是一个高效的(8 + 1)多相同步降压转换器，具有广泛的状态和参数测量功能。该控制器还支持PWM并联，最多可控制16相。通过适当选择智能功率级IC，采用单一、可扩展的PCB设计，可生产出具有广泛电流额定值的稳压器。该IC的架构简化了设计，减少了元件数量，实现了先进的电源管理和遥测功能，并在全负载范围内提高了节能效果。采用自动相位 shedding技术，可在整个负载范围内保持高效率。可通过串行接口使用PMBus协议设置和监控用于保护和关断的稳压器参数。可通过串行接口读取功率级故障、输入和输出电压、输入和输出电流、输入功率以及每个智能功率级IC的温度。关键故障保留功能可防止功率器件故障后发生放热事件。智能功率级IC通过模拟和数字信号与控制器IC通信，这些信号也可通过控制器IC中的寄存器读取。预设和用户配置程序存储在非易失性存储器(NVM)中。MTP可编程NVM电路允许进行七次现场修改。集成的3.3V至1.8V稳压器为MAX16602和功率级IC提供1.8V偏置电源。SNS_PS_BIAS监控还支持灵活的偏置和时序控制。 MAX16602采用56引脚、7mm x 7mm QFN封装。

商品特性

高功率密度和效率
支持智能功率级：MAX20778/A、MAX20779/A/B/C、MAX20780、MAX20790、MAX16604
顶级效率：在1.8V输出时峰值效率达95.6%
集成输入功率监控器
通过PMBus实现遥测功能
数字可编程配置
输入电压、电流和功率监控
功率级温度监控和报告
先进的电源管理
自动相位 shedding
瞬态期间正交电流重新平衡以实现相电流平衡
低静态电流 — 提高轻载和待机效率
保护功能
输入和偏置电源欠压保护
过流保护
关键故障标志输出引脚

应用领域

大电流多相电压稳压器
人工智能核心和XPU
VR13.HC CPU和内存
图形处理器
网络ASIC
服务器和工作站
企业级存储
通信和网络设备电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	7V~13V
	输出电压	-
	输出电流	-
	开关频率	300kHz~857kHz
	工作温度	-40℃~+105℃

	属性	参数值
	同步整流	是
	输出通道数	8
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	-
