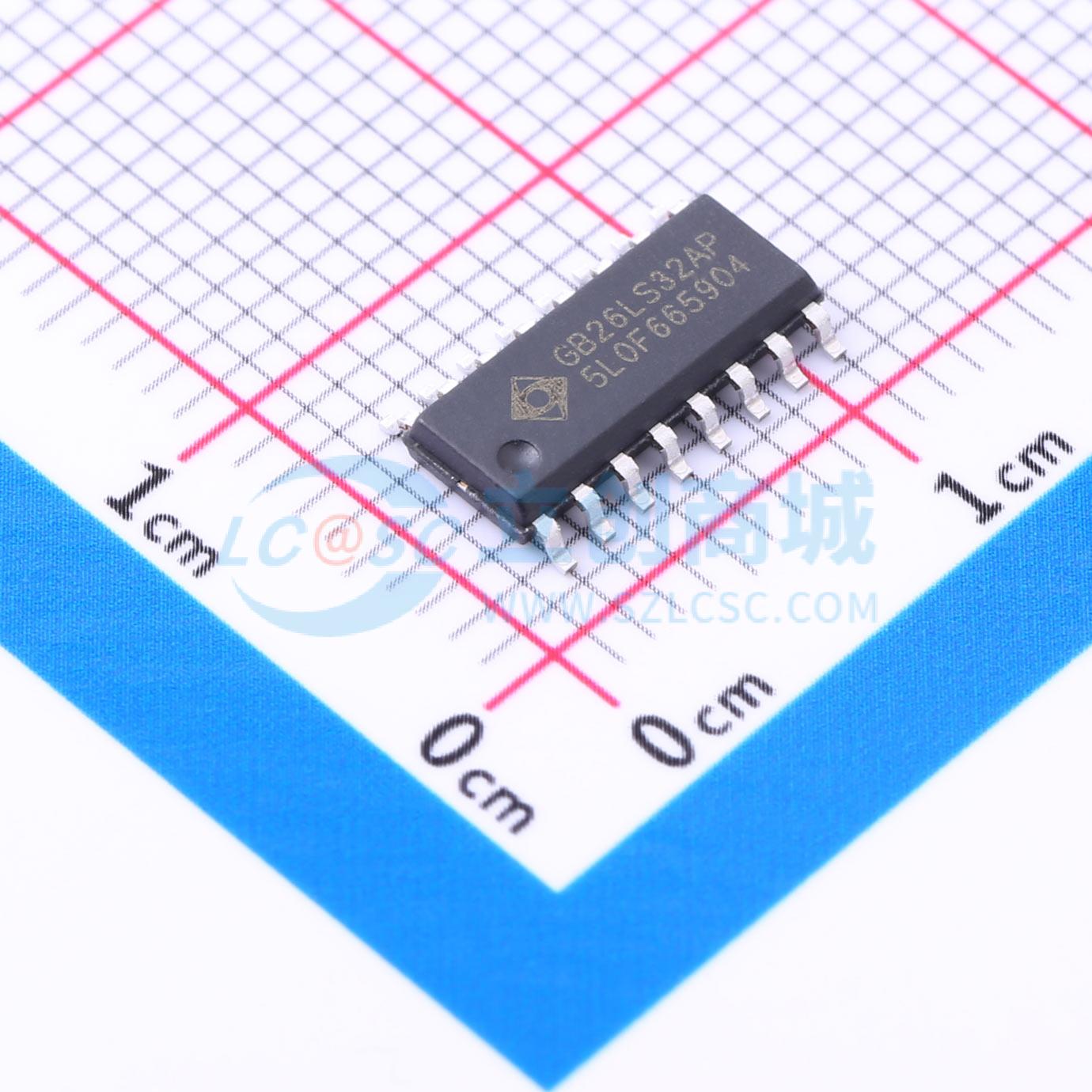

温馨提醒：图片仅供参考，商品以实物为准
GB26LS32AP
四路差分线路接收器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- GB26LS32器件是用于平衡的四路差分线路接收器和不平衡的数字数据传输。使能管脚对所有四个接收器都是通用的，并提供高电平有效或低电平有效的选择输入。三态输出允许直接连接到总线组织系统。
- 品牌名称
- Sungine(双竞集成)
- 商品型号
- GB26LS32AP
- 商品编号
- C5274747
- 商品封装
- SOP-16
- 包装方式
- 管装
- 商品毛重
- 0.096克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 接收器 | |
| 接收器数 | 4 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
GB26LS32 器件是用于平衡的四路差分线路接收器和不平衡的数字数据传输。使能管脚对所有四个接收器都是通用的，并提供高电平有效或低电平有效的选择输入。三态输出允许直接连接到总线组织系统。故障安全设计确保，如果输入打开，输出始终为高。 GB26LS32 采用额外的放大级来提高灵敏度。输入阻抗增加，导致总线负载减少。附加阶段增加了传播延迟, 但是这并不影响大多数应用中的互换性。 GB26LS32 与AM26LS32A 引脚兼容，采用SOP16 线封装。
商品特性
- 满足ANSI TIA/EIA-422-B、TIA/EIA-423-B 和 ITU 建议 V.10 和 V.11 的要求
- 具有 ±7V 共模范围和 ±200mV 灵敏度
- 典型输入迟滞：50mV
- 5V 单电源供电
- 低功耗肖特基电路
- 三态输出
- 互补输出使能输入
- 最小输入阻抗：12 KΩ
- 开路输入故障保护
