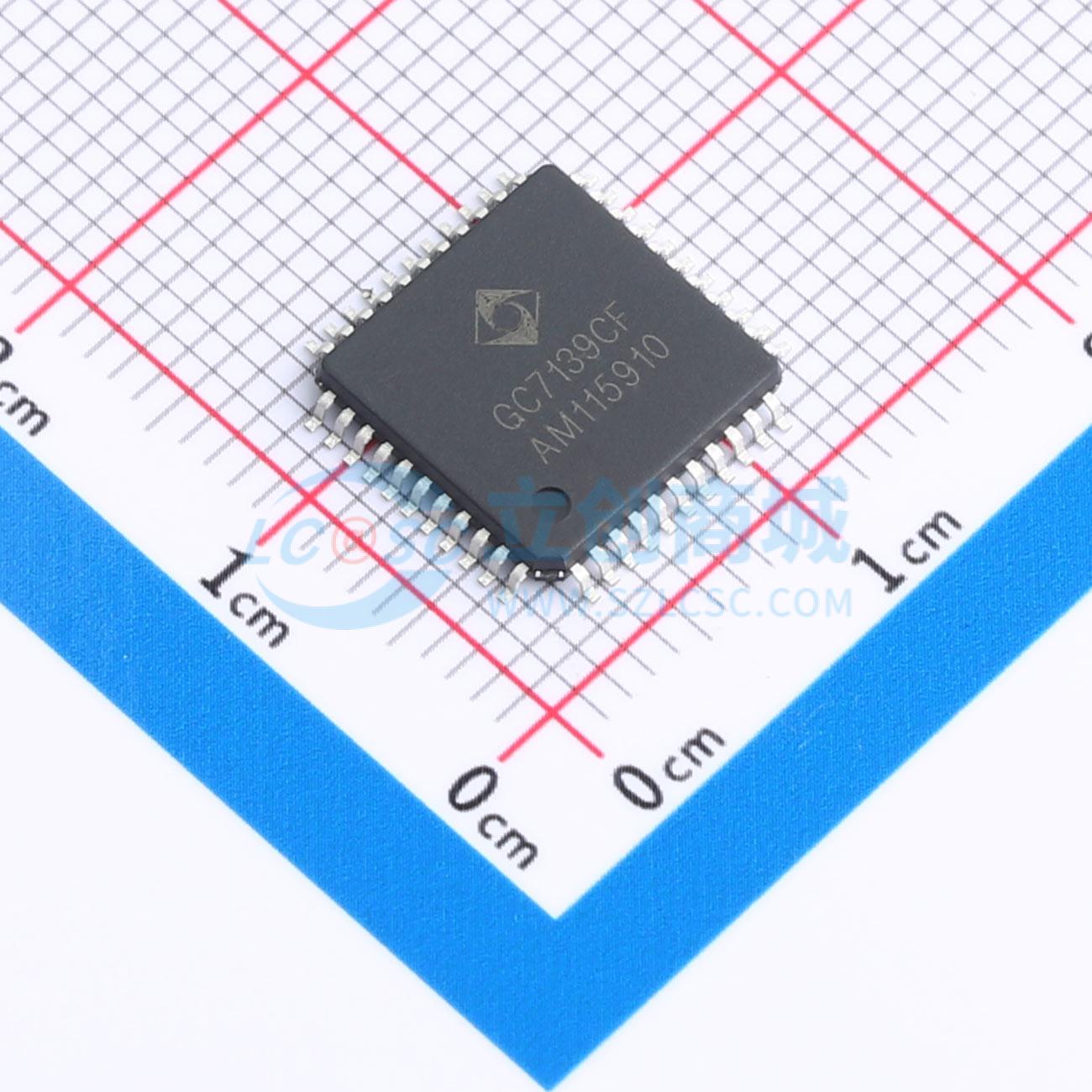

温馨提醒：图片仅供参考，商品以实物为准
GC7139CF
GC7139CF
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 三位半A/D转换集成电路GC7139C/7140C，是GC7107的升级换代产品.除了兼容GC7107的全部功能外，芯片内部集成了精密带隙基准源和负电源产生电路，具有单电源供电、输入阻抗高、低温漂、外围元件少等优点。单片电路就可实现整个数字表头的功能。可组装成各种数字仪表或数控系统，广泛用于电压、电流、温度、湿度、酸度、光度、压力、位移等信号的测量。
- 品牌名称
- Sungine(双竞集成)
- 商品型号
- GC7139CF
- 商品编号
- C5274765
- 商品封装
- LQFP-44(10x10)
- 包装方式
- 托盘
- 商品毛重
- 1.016克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 通道数 | 1 | |
| 工作电压 | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 差分输入 | - | |
| 工作温度 | 0℃~+70℃ |
商品概述
三位半A/D转换集成电路GC7139C/7140C，是GC7107的升级换代产品。除了兼容GC7107的全部功能外，芯片内部集成了精密带隙基准源和负电源产生电路，具有单电源供电、输入阻抗高、低温漂、外围元件少等优点。单片电路就可实现整个数字表头的功能。可组装成各种数字仪表或数控系统，广泛用于电压、电流、温度、湿度、酸度、光度、压力、位移等信号的测量。 GC7140C采用恒流输出形式，适用于驱动标准的0.56英寸LED。当需要驱动大电流的LED，请采用GC7139C。
商品特性
- 单电源供电，工作电压5V。
- 片内时钟电路，可外接1个电阻，用于时钟频率微调。
- 内置精密带隙基准源，温度漂移低。
- 输入阻抗高。
- 内部噪声低，显示稳定。
- 内部自动调零，零输入时，读数为零。
- 自动极性识别，在零附近也能正确反映极性。
- 输出三位半的七段译码信号，直接驱动LED显示。
- 具有显示保持功能。
- 典型的封装形式为LQFP44塑封。
应用领域
- 可组装成各种数字仪表或数控系统
- 电压、电流、温度、湿度、酸度、光度、压力、位移等信号的测量
