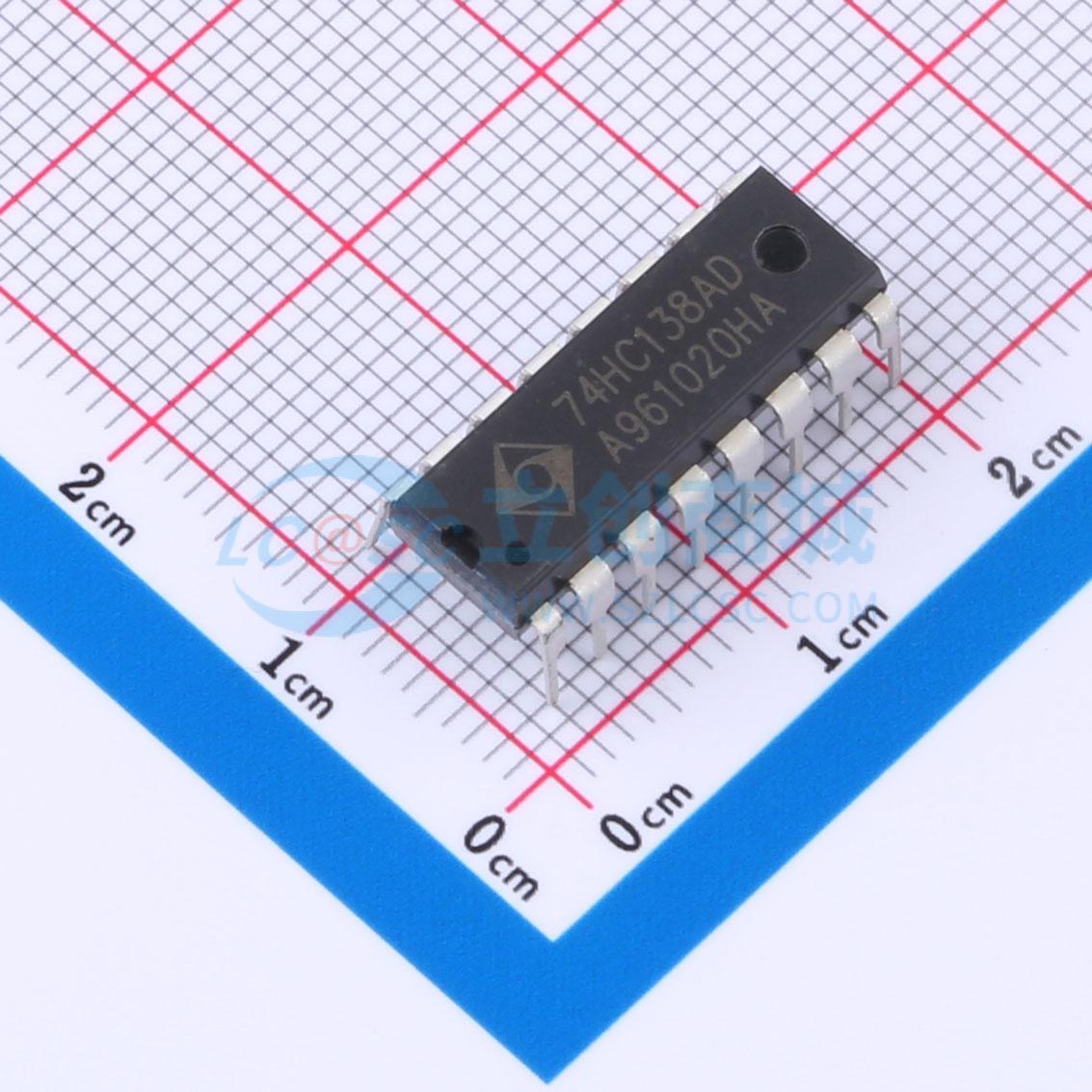

温馨提醒：图片仅供参考，商品以实物为准
74HC138AD
高速CMOS 3-8线译码器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 数字多路信号分离器和解码器；3线至8线解码器/多路解复用器；满足用户（至少工业级）自主可控的需求。
- 品牌名称
- Sungine(双竞集成)
- 商品型号
- 74HC138AD
- 商品编号
- C5274768
- 商品封装
- DIP-16
- 包装方式
- 管装
- 商品毛重
- 1.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | 解码器 | |
| 电源极性 | 单电源 | |
| 工作电压 | 2V~6V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -10℃~+70℃ | |
| 传播延迟(tpd) | 75ns@2V,50pF | |
| 静态电流(Iq) | 80uA |
商品概述
GC74HC138采用高速硅栅CMOS技术，具有很小的传输延迟时间，可用于编译存储器地址或数据路由选择应用。本电路与CMOS集成电路互连应用时具有高噪声容限和低功耗特性。输入及输出电平与低功率肖特基TTL电路保持兼容。 GC74HC138具有3位二进制选通输入端（A，B和C）。可将输入端的二进制编码在一个对应的输出端以低电平译出。利用G1，G2A（上划线），G2B（上划线）的编码选通特性可用来级联扩展译码器。译码器的输出端能驱动10个低功率肖特基TTL等效电路，功能管脚与54LS138/74LS138相同。所有输入端均带有箝位幅度在VDD和VSS之间的保护二极管，以排除静电对芯片的损坏和干扰。
