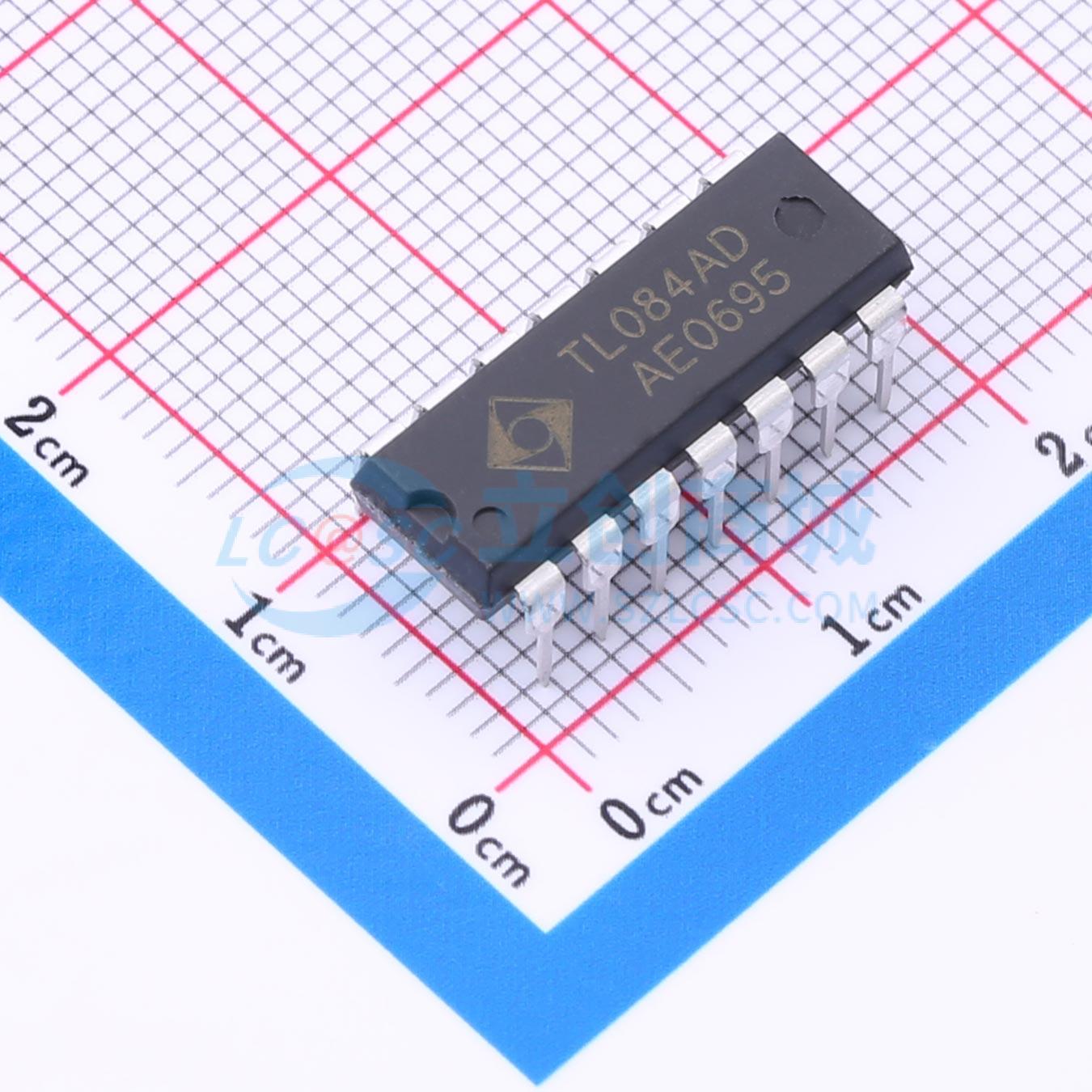

TL084AD
TL084AD
- 描述
- JFET输入通用运放、30V，满足用户（至少工业级）自主可控的需求。
- 品牌名称
- Sungine(双竞集成)
- 商品型号
- TL084AD
- 商品编号
- C5274795
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.78克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | FET输入运放 | |
| 放大器数 | 四路 | |
| 增益带宽积(GBP) | 4MHz | |
| 输入偏置电流(Ib) | - | |
| 输入失调电压(Vos) | 5mV | |
| 共模抑制比(CMRR) | 100dB | |
| 压摆率(SR) | 13V/us | |
| 静态电流(Iq) | 1.4mA |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | - | |
| 输入失调电压温漂(Vos TC) | 10uV/℃ | |
| 输出电流 | - | |
| 工作温度 | 0℃~+70℃ | |
| 双电源(Vee ~ Vcc) | -15V~15V | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 25nV/√Hz@1kHz |
商品概述
TL082/TL084 是一组适用于低功耗，高速工作的JFET 输入运算放大器。这组芯片在单片集成电路上，实现了双极、结型场效应管两种线性集成技术。先进的芯片设计和工艺生产流程保证了JFET 输入对管的良好匹配。使这组芯片在保持低功耗的同时，实现了很高的增益带宽积和高压摆率。很低的输入偏置电流和输入失调电流更是这类运算放大器的突出优点。 TL082/TL084 内部集成的运算放大器分别两组和四组，管脚功能分布与工业流行的普通运算放大器MC1458 和LM358/LM324 等保持兼容。
商品特性
- 输入失调电压最大值为6mV
- 较低的输入偏置电流：30pA
- 较低的输入失调电流：5pA
- 较宽的带宽增益：3MHz
- 高压摆率：13V/us
- 较低的供电电流:每个放大器1.4Ma
- 高的输入阻抗：10^12
