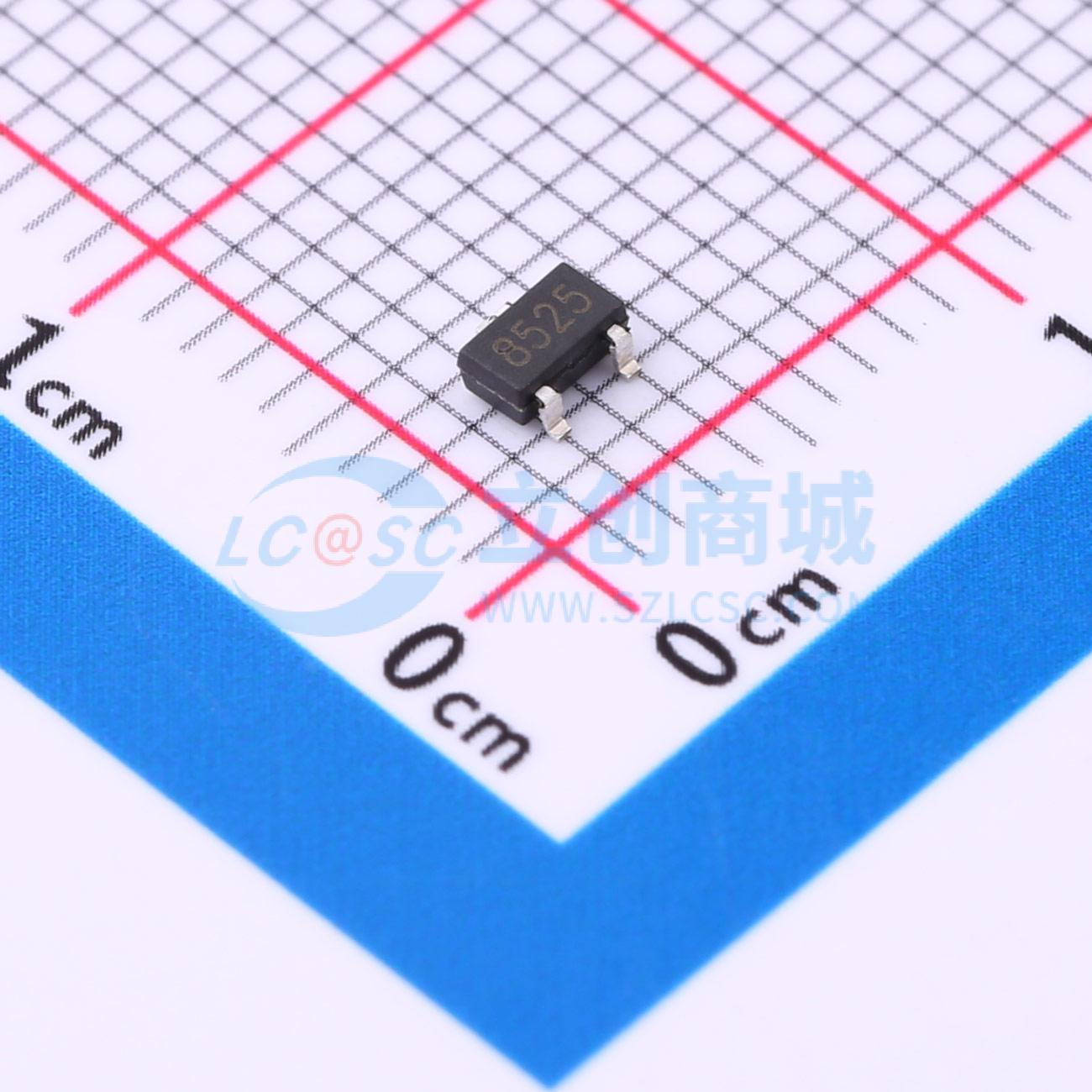

LM385-2.5

微功耗电压基准源

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 并联电压基准：2.5V、2%、微功耗基准电压参考电路；满足用户（至少工业级）自主可控的需求。
品牌名称: Sungine(双竞集成)
商品型号: LM385-2.5
商品编号: C5274785
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.115克(g)

商品参数

商品概述

LM385是一种双极工艺技术制作的微功耗带隙基准电压源。它可在10μA~20mA工作电流范围内提供稳定的电压基准，具有很低的动态电阻和良好的温度稳定性。芯片内置的基准调整机构保证了极小的输出电压容差。由于LM385的带隙基准构成组件仅有晶体管和电阻，所以电路具有很低的噪声和良好的长期稳定性。 LM385设计中已认真考虑了各种负载下的可能遇到的问题，使得LM385对外部负载具有很大的适应性，在绝大多数基准电压源应用场合都能胜任。LM385较宽的动态工作范围使得芯片在供电电源较大幅度变化时仍能表现出极佳的调整能力。 LM385在提供精密基准的同时，只需极低的负载电流，因此特别适用于微功耗电路，作为电池供电的便携仪器、稳压电源以及通用模拟电路中基准电压源。 LM385批量产品分固定电压1.2伏（LM385 - 1.2），2.5伏（LM385 - 2.5）和可调电压（LM385 - ARJ）三种规格。

商品特性

±4mV（±0.3％）最大初始容差（A 级）
工作电流：10μA~20mA
0.6Ω 最大动态阻抗（A 级）
低温度系数

应用领域

电池供电的便携仪器
稳压电源
通用模拟电路

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电压基准芯片
	输出类型	固定
	输出电压	2.5V
	输出电流	20mA
	温度系数	30ppm/℃

	属性	参数值
	电压基准类型	并联
	最小阴极电流调节	15uA
	噪声(10Hz-10kHz)	60uVrms
	工作温度	0℃~+70℃
