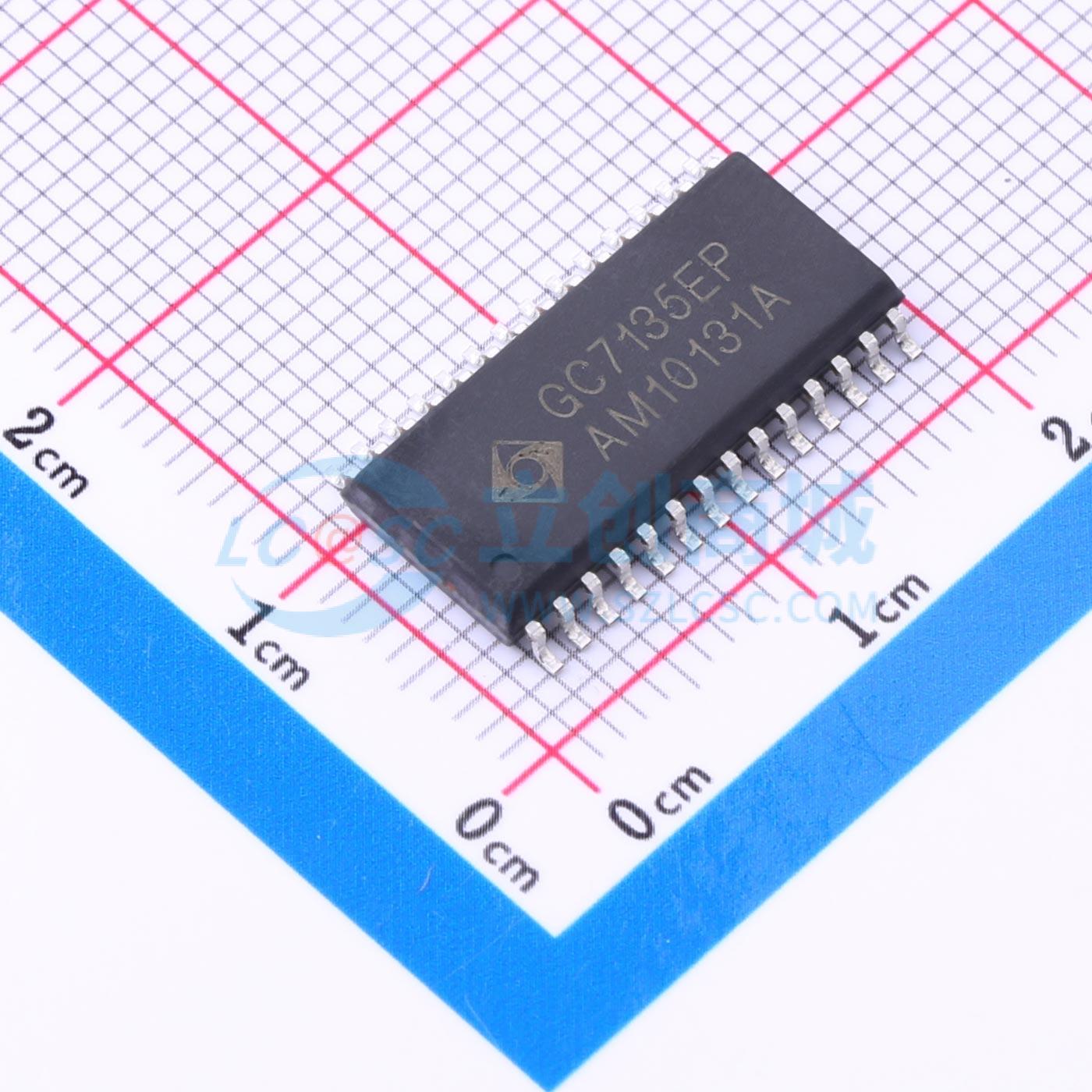

GC7135EP

GC7135E 是高精度的四位半、双斜率积分单片 A/D 转换器，带有数字驱动和多路 BCD 输出。数字驱动输出端 D1 至 D4 以及多路复用的 BCD 码输出端 B1、B2、B4 和 B8，提供了适用于 LED（或 LCD）译码器/驱动器和微处理器的接口。具有高输入阻抗、差动输入、差动线性等特点。可提供 50ppm 的分辨率，最大线性度误差为 1 个计数值。具备自动调零电路，零点误差小于 10μVi，零点漂移小于 0.5μV/°C，输入偏差电流小于 10pA，翻转误差限制至±1 计数值，适用于高精度测量设备。BUSY、STROBE、RUN/HOLD、OVER RANGE 以及 UNDER RANGE 控制信号支持基于微处理器的测量系统。控制信号也能支持通过异步接收器发送器（UART）进行数据传送的远程数据采集系统。

• 在整个±20000 计算范围内，可保证±1 个字的准确度（相对于 2.0000V 量程）。
• 零输入时，保证读数为零。
• 典型的输入漏电流值为 1pA。
• 差分输入方式
• 在零计数附近也能精确判断输出信号的极性。
• 可利用超量程溢出信号设置自动量程转换。
• 具有表示超量程状态的闪烁显示功能。
• 所有输出信号与 TTL 电平兼容。
• 6 路辅助输入/输出信号，可用来作 UARTs、MCU 和其他电路的接口信号。
• 具有多路 BCD 输出方式。
• 封装形式有 DIP、SOP。

• LED 显示量程数字电压表
• LCD 显示 2V 量程数字电压表
• 与 8031 单片机的并行接口电路
• 与 8031 单片机的串行接口电路
