温馨提醒：图片仅供参考，商品以实物为准

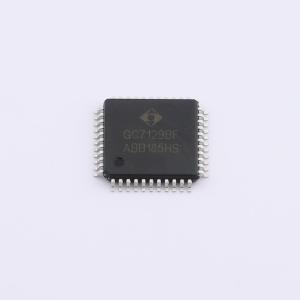

GC7129BF
四位半单片A/D转换器（带有LCD驱动）
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- GC7129B是一种高性能、低功耗CMOS工艺的四位半单片A/D转换器，可直接驱动多路液晶显示，只需一些无源元件和参考源就可工作。适合应用于高精度的便携式数字万用表。
- 品牌名称
- Sungine(双竞集成)
- 商品型号
- GC7129BF
- 商品编号
- C5274763
- 商品封装

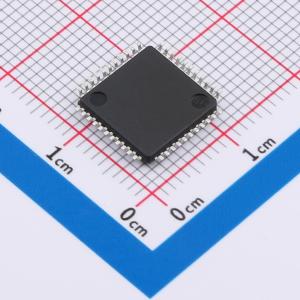

- LQFP-44(10x10)
- 包装方式
- 托盘
- 商品毛重
- 1.26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 19位 | |
| 通道数 | 1 | |
| 工作电压 | 6V~12V |
| 属性 | 参数值 | |
|---|---|---|
| 差分输入 | 是 | |
| 工作温度 | 0℃~+70℃ | |
| 时钟频率(fc) | 120kHz；120kHz~360kHz | |
| 静态电流 | 500uA |
商品概述
GC7129B是一种高性能、低功耗CMOS工艺的四位半单片A/D转换器，可直接驱动多路液晶显示，只需一些无源元件和参考源就可工作。适合应用于高精度的便携式数字万用表。GC7129B具有很高的精确度，最高最小显示单位可达10μV。使用一节9V的电池时，仅消耗500μA电流，特别适合电池供电的仪器仪表。GC7129B具有电池电量检测及欠电压显示功能。利用其超量程和欠量程输出以及10:1的量程转换输入，可制成自动转换量程的仪器仪表。
商品特性
- 最大满量程显示：±19,999
- 直接驱动LCD显示
- 200mV量程的分辨率：10μV
- 十进制记数
- 低功耗：9V时500μA
- 超量程和欠量程输出
- 真正差动输入和差动参考源
- 110dB CMRR
- 低电压检测和指示
- 量程转换输入：10:1
