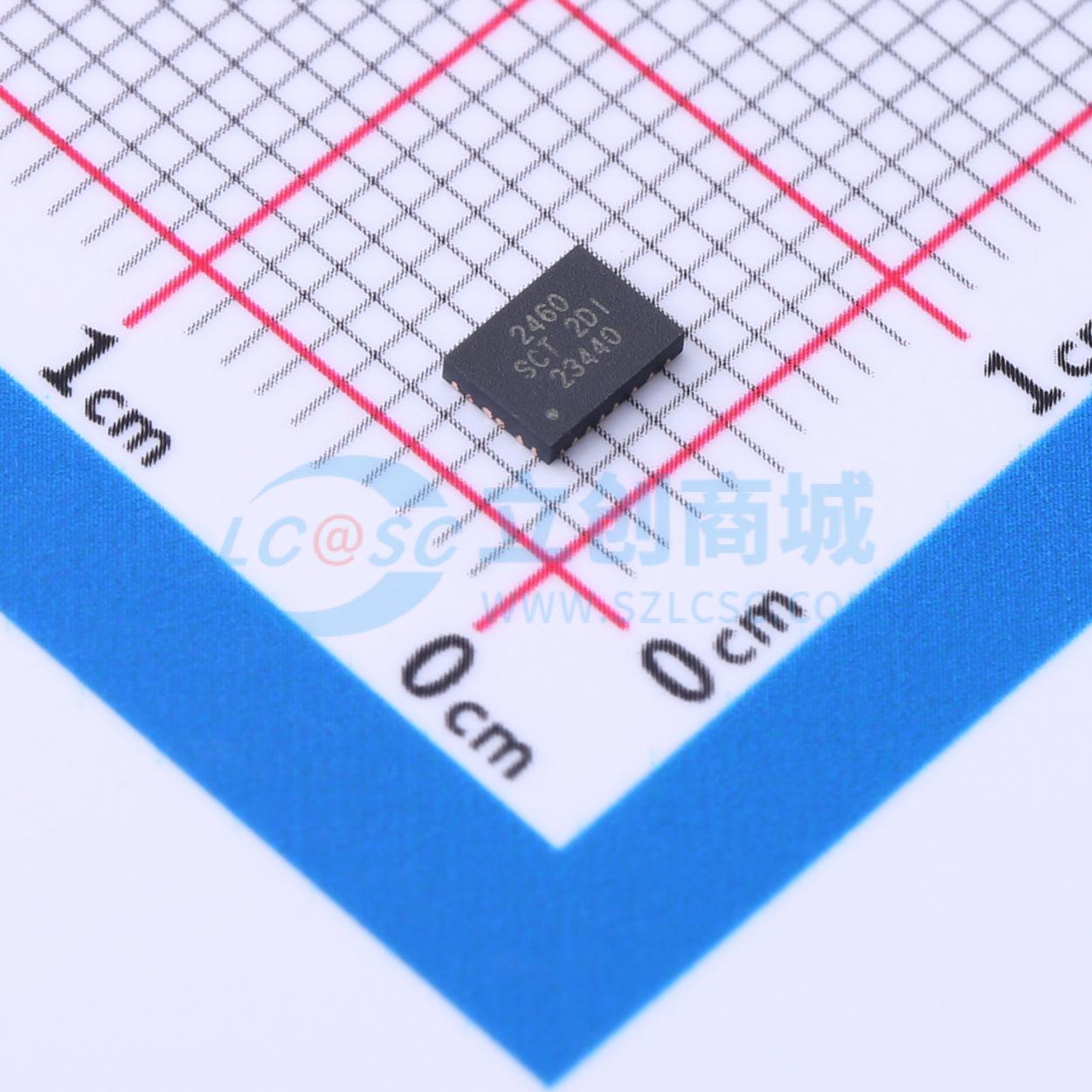

温馨提醒：图片仅供参考，商品以实物为准
SCT2460FRAR
6A高效同步降压DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SCT2460是一款6A同步降压DC-DC转换器,支持3.8V至36V的宽输入电压范围,具有可编程开关频率,集成高侧和低侧MOSFET,支持轻载下的脉冲跳跃模式,具有多种保护功能,包括过流保护、过温保护和欠压锁定保护。
- 品牌名称
- SCT(芯洲科技)
- 商品型号
- SCT2460FRAR
- 商品编号
- C5267387
- 商品封装
- QFN-10(3x4)
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.8V~36V | |
| 输出电压 | 800mV~36V | |
| 输出电流 | 6A | |
| 开关频率 | 100kHz~2.2MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 25uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
SCT2460是一款6A同步降压转换器，输入电压范围宽，为3.8V至36V，集成了一个36mΩ的高端MOSFET和一个13mΩ的低端MOSFET。SCT2460采用峰值电流模式控制，支持脉冲跳跃调制（PSM），典型静态电流低至25uA，有助于转换器在轻载或待机条件下实现高效率。 SCT2460可通过外部电阻将开关频率编程为100kHz至2.2MHz，可灵活优化效率或外部元件尺寸。该转换器支持外部时钟同步，频率范围为100kHz至2.2MHz。SCT2460允许从高输入电压到低输出电压的电源转换，高端MOSFET的最小导通时间为100ns。 SCT2460是一款电磁干扰（EMI）友好型降压转换器，采用了优化设计以降低EMI。SCT2460具有扩频调制（FSS）功能，在500kHz开关频率下抖动范围为±6%，调制率为开关频率的1/512，以降低传导EMI。 SCT2460提供逐周期电流限制和打嗝式过流保护、热关断保护、输出过压保护和输入欠压保护。该器件采用3mmx4mm QFN-10L封装。
商品特性
- 宽输入范围：3.8V - 36V
- 高达6A的连续输出电流
- 0.8V ±1%反馈参考电压
- 集成36mΩ高端和13mΩ低端功率MOSFET
- 睡眠模式下静态电流为25uA的脉冲跳跃模式（PSM）
- 最小导通时间100ns
- 可调节软启动时间
- 可调节频率100kHz至2.2MHz
- 外部时钟同步
- 用于降低EMI的扩频调制（FSS）
- 可编程输入电压的精确使能阈值
- 欠压锁定保护（UVLO）阈值和迟滞
- 低压差模式操作
- 过压和过温保护
- 采用3mmx4mm QFN-10L封装
应用领域
- 电池组供电系统 - 无绳电动工具、无绳家用电器、GPS跟踪器等
- 点烟器适配器、充电器
- USB Type-C电源传输、USB充电
- 工业和医疗分布式电源
- 光通信和网络系统
- 汽车系统
