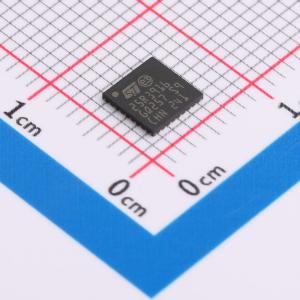

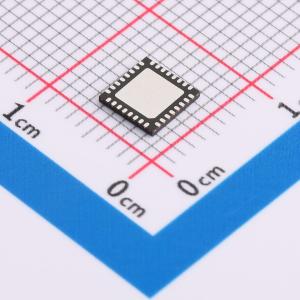

温馨提醒：图片仅供参考，商品以实物为准

ST25R3916-AQET

高性能NFC通用设备和EMVCo阅读器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ST25R3916是一款高性能NFC通用设备，支持NFC发起者、NFC目标、NFC读卡器和NFC卡仿真模式。完全符合EMVCo 3.0模拟和数字标准，适用于POS终端应用，能够实现最快的EMVCo 3.0认证周期。
品牌名称: ST(意法半导体)
商品型号: ST25R3916-AQET
商品编号: C5267441
商品封装: UFQFPN-32(5x5)
包装方式: 编带
商品毛重: 0.08克(g)

商品参数

	属性	参数值
	商品目录	射频卡芯片
	协议	NFC；ISO 15693；ISO 14443A；ISO 14443B
	接口类型	I2C,SPI

	属性	参数值
	传输速率	53Kbit/s；848Kbit/s；424Kbit/s
	频率	13.56MHz
	工作电压	2.6V~5.5V

商品特性

操作模式：
- 读写器/读卡器仿真
- 主动和被动点对点
- RF通信：EMVCo 3.0模拟和数字兼容，NFC - A / ISO14443A 高达848 kbit/s，NFC - B / ISO14443B 高达848 kbit/s，NFC - F / FeliCa 高达424 kbit/s，NFC - V / ISO15693 高达53 kb/s，NFC - A / ISO14443A和NFC - F / FeliCa卡仿真，主动和被动点对点发起者和目标模式，高达424 kbit/s，低级别模式以实现MIFARE Classic兼容或其他自定义协议
关键特性：
- 动态功率输出（DPO）控制场强以保持在给定限制内
- 主动波整形（AWS）减少过冲和下冲
- 噪声抑制接收器（NSR）允许在嘈杂环境中接收
- 通过可变电容实现自动天线调谐（AAT）
- 集成EMVCo 3.0兼容的EMD处理
- 自动增益控制和静噪功能以最大化SNR
- 低功耗电容和电感卡检测
- 低功耗NFC主动和被动目标模式
- 可调ASK调制深度，从5%到40%
- 集成稳压器以提高系统PSRR
- AM/PM和I/Q解调器，具有基带通道求和或自动通道选择
- 可驱动两个独立的单端天线
- 测量天线电压幅度和相位、RSSI、片上电源和稳压电压
外部通信接口：
- 512字节FIFO
- 串行外设接口（SPI）高达10 Mbit/s
- I²C在快速模式下高达400 kbit/s，快速模式Plus下高达1 Mbit/s，高速模式下高达3.4 Mbit/s
宽电源电压和环境温度范围（2.6至5.5 V，-40℃至+105℃；2.4至5.5 V，-20℃至+105℃）
宽外设通信电源范围，从1.65至5.5 V
石英振荡器能够使用27.12 MHz晶体快速启动
