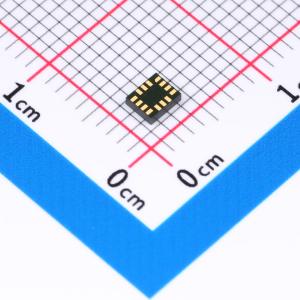

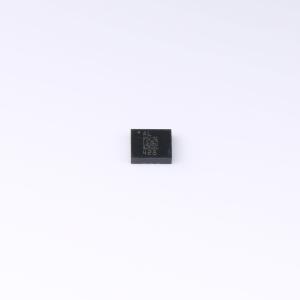

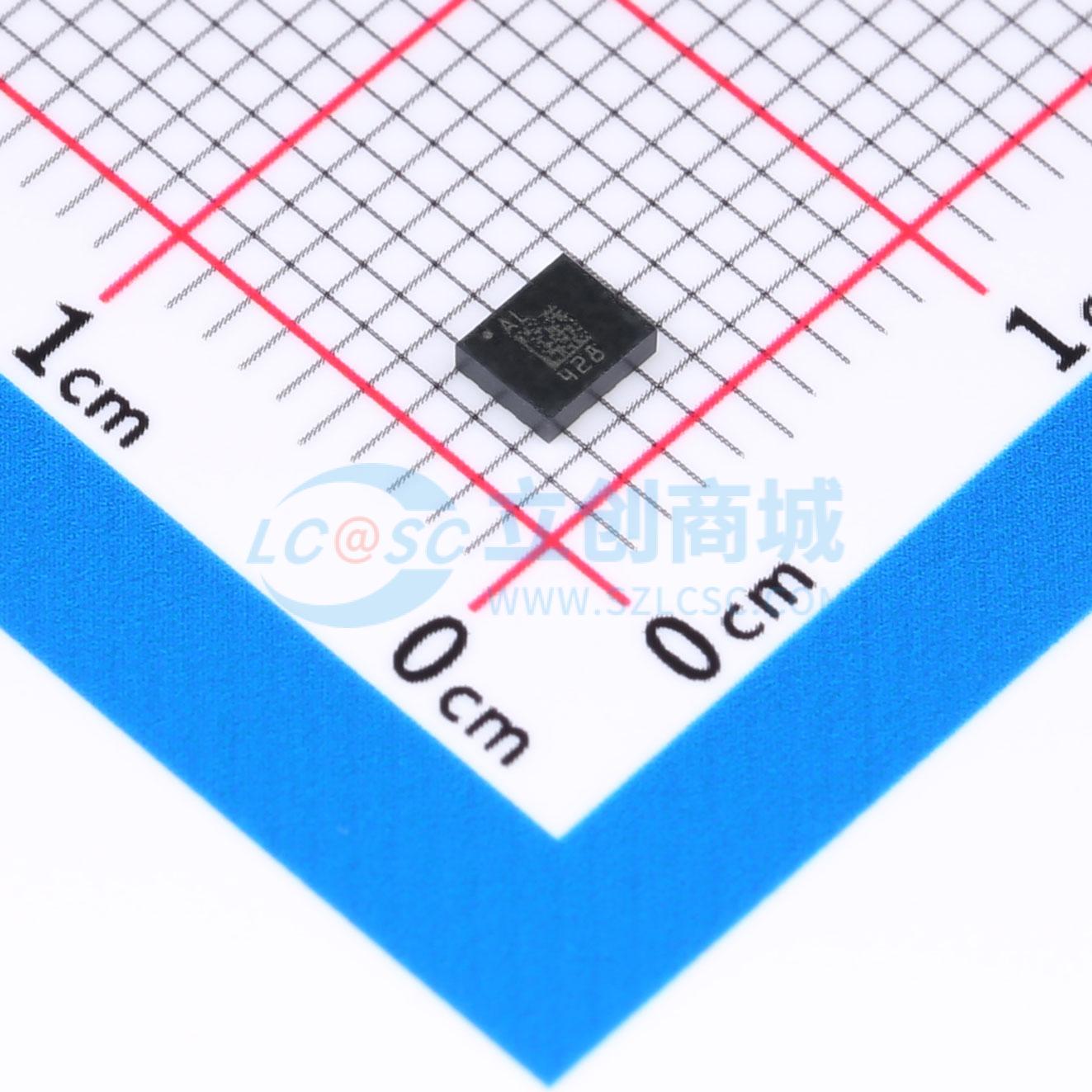

ISM330ISNTR
6轴IMU:带ISPU的常开3轴加速度计和3轴陀螺仪
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- iNEMO惯性模块：常开3D加速度计和3D陀螺仪，带嵌入式ISPU - 智能传感器处理单元
- 品牌名称
- ST(意法半导体)
- 商品型号
- ISM330ISNTR
- 商品编号
- C5267396
- 商品封装
- VFLGA-14L(2.5x3)
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 姿态传感器/陀螺仪 | |
| 加速度计轴向 | X,Y,Z | |
| 加速度计量程(MAX) | ±16g | |
| 陀螺仪轴向 | X,Y,Z | |
| 陀螺仪量程(MAX) | ±2000dps | |
| 传感器类型 | IMU(加速度计+陀螺仪) | |
| 输出位数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | I2C；SPI | |
| 工作电压 | 1.71V~3.6V | |
| 缓存大小 | 8KB | |
| 待机电流 | 6uA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - |
商品概述
ISM330IS是一款6轴惯性测量单元（IMU）系统级封装，包含3轴数字加速度计和3轴数字陀螺仪，在高性能模式下功耗为0.59mA，并支持始终开启的低功耗功能，为工业和物联网解决方案提供优化的运动结果。该产品加速度量程为±2/±4/±8/±16g，角速率量程为±125/±250/±500/±1000/±2000dps。它具备可编程中断和片上传感器集线器，可包含多达六个传感器：内部加速度计和陀螺仪以及四个外部传感器。该产品嵌入智能传感器处理单元（ISPU），这是一种超低功耗、高性能的可编程核心，可在边缘执行信号处理和AI算法，支持C编程并拥有增强的生态系统，包括库和第三方工具/IDE。其针对算法实时执行优化的超低功耗硬件电路适用于从小型设备或配件到工业5.0企业解决方案（如异常检测、资产跟踪、工厂自动化等）的任何无线传感器节点。ISM330ISN型号可运行由NanoEdge AI Studio生成的机器学习库，该工具可让任何人轻松创建具有传感器端学习能力的机器学习库。ISM330IS和ISM330ISN采用塑料焊盘网格阵列（LGA）封装，尺寸为2.5mm×3.0mm×0.83mm。该产品利用成熟的内部制造工艺，传感元件采用专用微机械加工工艺制造，IC接口采用CMOS技术开发，可设计专用电路以更好地匹配传感元件特性。
商品特性
- 3轴加速度计，可选量程：±2/±4/±8/±16g
- 3轴陀螺仪，可选量程：±125/±250/±500/±1000/±2000dps
- 嵌入式ISPU：超低功耗、高性能可编程核心，可在边缘执行信号处理和AI算法，实现无缝数字在线体验
- 低功耗：高性能模式下0.59mA，低功耗模式下0.46mA（仅陀螺仪+加速度计，不含ISPU）
- 低噪声：高性能模式下70μg/√Hz
- 传感器集线器功能：可高效收集来自额外外部传感器的数据（最多四个外部传感器）
- SPI/I²C串行接口
- 模拟供电电压：1.71V至3.6V，独立IO供电1.62V
- 温度范围：-40至+85℃
- 嵌入式温度传感器
- 紧凑尺寸：2.5mm×3mm×0.83mm
- ECOPACK和RoHS合规
应用领域
- 工业机器人
- 资产跟踪
- 异常检测和状态监测
- 报警器和智能家居中的事件检测
- 个人健康的复杂运动检测和手势识别
- 物联网和连接设备
