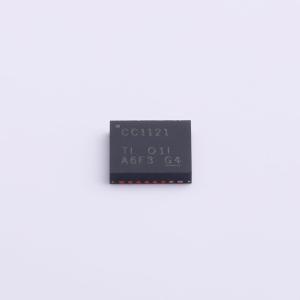

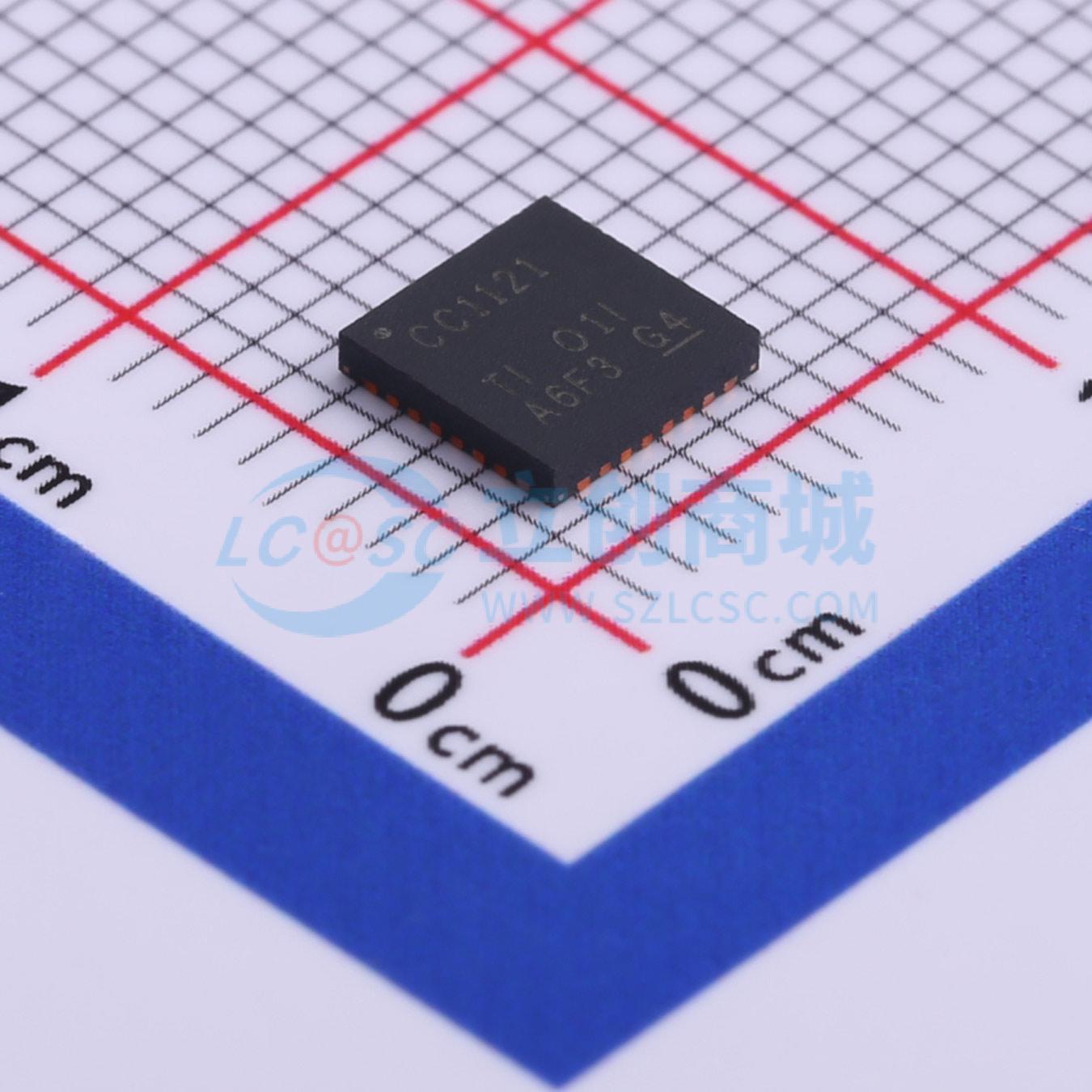

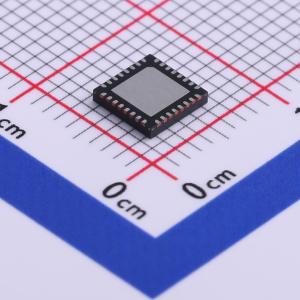

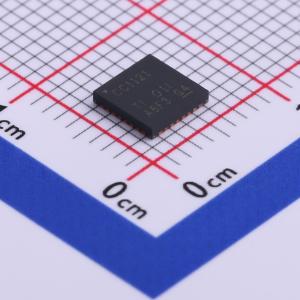

CC1121RHBR

CC1121器件是一款完全集成的单芯片无线电收发器，专为在低成本无线系统中实现极低功耗和低电压下的高性能运行而设计。所有滤波器均集成在内，因此无需使用昂贵的外部声表面波（SAW）和中频（IF）滤波器。该器件主要用于274 - 320 MHz、410 - 480 MHz和820 - 960 MHz的工业、科学和医疗（ISM）以及短距离设备（SRD）频段。 CC1121器件为数据包处理、数据缓冲、突发传输、空闲信道评估、链路质量指示和无线唤醒功能提供了广泛的硬件支持。CC1121器件的主要工作参数可通过SPI接口进行控制。在典型系统中，CC1121器件将与微控制器以及少量外部无源元件配合使用。

• 高性能单芯片收发器 – 出色的接收器灵敏度：1.2 kbps时为–120 dBm；50 kbps时为–110 dBm – 阻塞性能：10 MHz时为86 dB – 邻道选择性：60 dB – 极低的相位噪声：偏移10 kHz时为–111 dBc/Hz
• 独立的128字节接收（RX）和发送（TX）FIFO
• WaveMatch：用于改善同步检测性能的先进数字信号处理 支持与CC1190器件无缝集成以增加通信距离，灵敏度最高可提高3 dB，输出功率最高可达+27 dBm
• 电源 – 宽电源电压范围（2.0 V至3.6 V） – 低电流消耗：接收（RX）：RX嗅探模式下为2 mA；低功耗模式下峰值电流为17 mA；高性能模式下峰值电流为22 mA 发送（TX）：+14 dBm时为45 mA – 掉电模式：0.12 μA（eWOR定时器运行时为0.5 μA）
• 可编程输出功率最高可达+16 dBm，步长为0.4 dB
• 自动输出功率斜坡控制
• 可配置的数据速率：1.2至200 kbps
• 支持的调制格式：2 - FSK、2 - GFSK、4 - FSK、4 - GFSK、MSK、OOK
• 符合RoHS标准的5 mm x 5 mm无引脚QFN 32引脚封装（RHB） 法规 – 适用于目标符合以下标准的系统： – 欧洲：ETSI EN 300 220、ETSI EN 54 - 25 – 美国：FCC CFR47 Part 15、FCC CFR47 Part 24 – 日本：ARIB STD - T108
• 外设和支持功能 – 增强的无线唤醒功能，用于自动低功耗接收轮询 – 包含天线分集支持功能 – 支持重传 – 支持对接收数据包自动确认 – 支持并控制温补晶振（TCXO），包括在各种电源模式下 – 用于先听后说（LBT）系统的自动空闲信道评估（CCA） – 内置编码增益支持，以增加通信距离和鲁棒性 – 数字接收信号强度指示（RSSI）测量 – 温度传感器

• 信道间隔低至50 kHz的超低功耗无线系统
• 169、315、433、868、915、920、950 MHz的ISM/SRD频段系统
• 无线计量和无线智能电网（自动抄表（AMR）和自动计量基础设施（AMI））IEEE 802.15.4g系统
• 家庭和楼宇自动化
• 无线报警和安全系统
• 工业监测和控制
• 无线医疗应用
• 无线传感器网络和有源RFID
