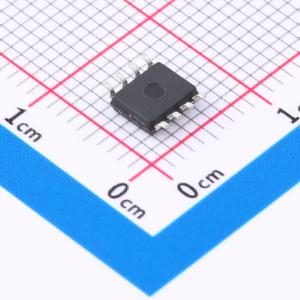

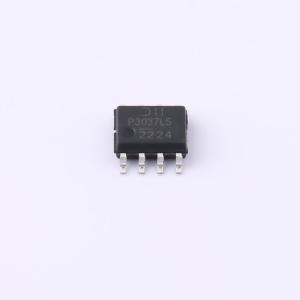

DMP3037LSSQ-13

1个P沟道耐压:30V 电流:5.8A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 这款MOSFET专为满足汽车应用的严格要求而设计。它符合AEC Q101标准，具备生产件批准程序（PPAP）支持，非常适合用于以下场景：直流-直流转换器、电源管理功能、背光照明。
品牌名称: DIODES(美台)
商品型号: DMP3037LSSQ-13
商品编号: C5248903
商品封装: SO-8
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

NDM3000三相无刷电机驱动器由三个采用半桥配置的N沟道和P沟道MOSFET组成。这些器件采用仙童半导体公司专有的高单元密度DMOS技术制造。这种超高密度工艺旨在最小化导通电阻，从而降低功率损耗，提供卓越的开关性能，并能承受雪崩和换向模式下的高能脉冲。这些器件特别适用于低压三相电机驱动，如磁盘驱动器主轴电机控制和其他半桥应用。

商品特性

±3.0A、±30V、2.5W
采用高密度单元设计，实现极低的RDS(ON)
具备高功率和电流处理能力
采用行业标准的SOIC - 16表面贴装封装

应用领域

磁盘驱动器主轴电机控制-其他半桥应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	场效应管(MOSFET)
	数量	1个P沟道
	漏源电压(Vdss)	30V
	连续漏极电流(Id)	5.8A
	导通电阻(RDS(on))	32mΩ@10V,6A
	耗散功率(Pd)	1.2W

	属性	参数值
	阈值电压(Vgs(th))	2.4V
	栅极电荷量(Qg)	17.3nC@10V
	输入电容(Ciss)	969pF
	反向传输电容(Crss)	102pF
	工作温度	-55℃~+150℃@(Tj)
	输出电容(Coss)	138pF
