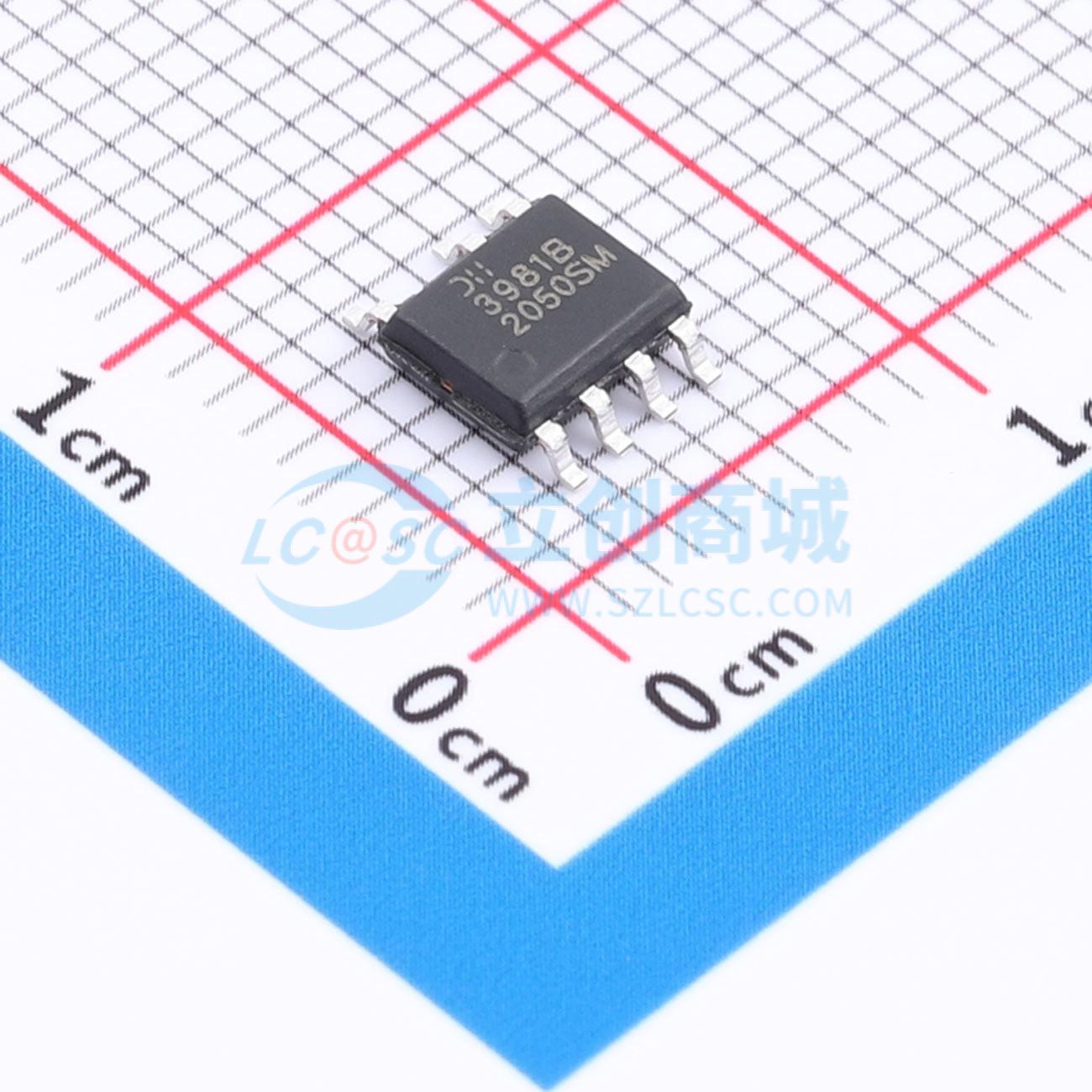

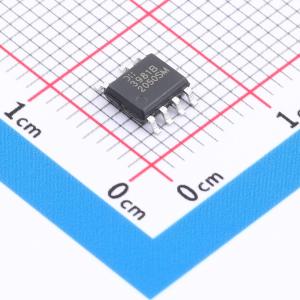

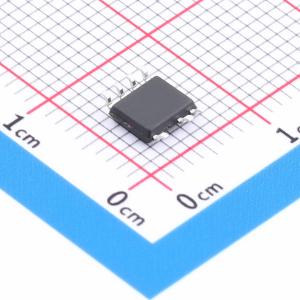

温馨提醒：图片仅供参考，商品以实物为准
AP3981BS7-13
650V 10V~28V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 是一款高性能电源开关，集成了初级侧调节控制器和N沟道功率MOSFET。可用于电池充电器和适配器应用，无需光耦合器和次级控制电路即可实现精确的恒压（CV）和恒流（CC）。工作在脉冲频率调制（PFM）模式和峰值电流幅度调制（AM）模式，在整个功率范围内形成微调频率曲线，可实现高平均效率并改善可听噪声。提供全面保护，无需额外电路，包含Vcc过压保护、输出过压保护、输出欠压保护、输出短路保护、逐周期电流限制、开环保护和内部OTP等。采用SO-7封装。
- 品牌名称
- DIODES(美台)
- 商品型号
- AP3981BS7-13
- 商品编号
- C5244509
- 商品封装
- SOIC-7
- 包装方式
- 编带
- 商品毛重
- 0.176克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 10V~28V | |
| 晶体管耐压 | 650V | |
| 拓扑结构 | 反激式 |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过热保护(OTP)；短路保护(SCP)；恒压模式(CV)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 工作模式 | DCM | |
| 反馈方式 | 原边反馈 |
商品概述
AP3981B是一款高性能电源开关，集成了初级侧调节控制器和N沟道功率MOSFET。它可用于电池充电器和适配器应用，无需光耦合器和次级控制电路即可实现精确的恒压（CV）和恒流（CC）输出。 AP3981B工作在脉冲频率调制（PFM）模式和峰值电流幅度调制（AM）模式，可在整个功率范围内形成精细的频率调节曲线。因此，AP3981B可实现高平均效率并改善可听噪声。 AP3981B无需额外电路即可提供全面的保护功能，包括VCC过压保护、输出过压保护、输出欠压保护、输出短路保护、逐周期电流限制、开环保护和内部过温保护（OTP）等。 AP3981B采用SO - 7封装。
商品特性
- 初级侧控制，无需光耦合器
- 内置650V功率MOSFET
- 空载输入功率75mW
- 不连续导电模式（DCM）下的反激式拓扑结构
- 恒流（CC）外部可调线损补偿
- 固定的内部线缆补偿
- 多段AM/PFM控制模式，改善音频噪声和效率
- 频率抖动，改善系统电磁干扰（EMI）
- 具备容性负载启动能力
- 谷底导通，实现更高效率和更好的EMI性能
- 多重保护功能：
- 次级侧过压保护（SOVP）
- 次级侧欠压保护（SUVP）
- 输出短路保护（SCP）
- 通过初级峰值电流限制实现变压器饱和保护（TSP）
- 内部过温保护（OTP）
- SO - 7封装
- 推荐输出功率高达7.5W
- 完全无铅，符合RoHS标准
- 无卤素和锑，为“绿色”器件
应用领域
- 路由器
- 机顶盒（STB）电源
- 网络适配器
