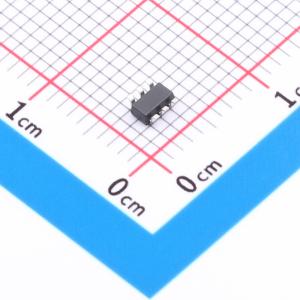

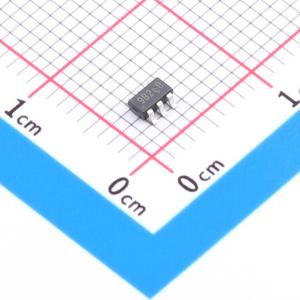

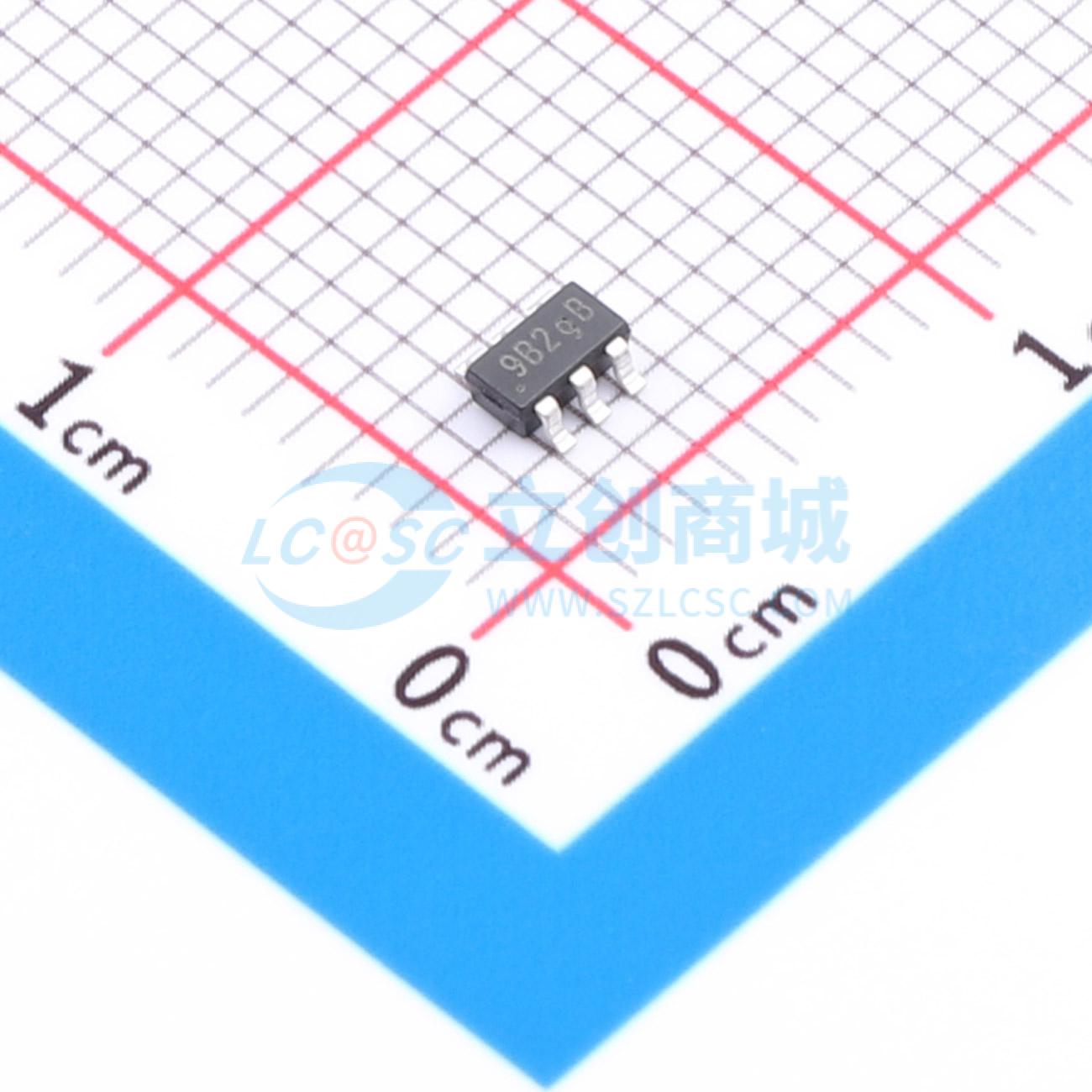

AP3445W6-7

1MHZ,2A STEP-DOWN DC-DC BUCK CONVERTER

描述: AP3445 和 AP3445L 是一款 2A 降压型 DC - DC 转换器。在重载情况下，定频 PWM 控制可实现出色的稳定性和瞬态响应，无需外部补偿元件。AP3445/L 支持 2.7V 至 5.5V 的输入电压范围，允许使用单节锂离子/锂聚合物电池、多节碱性/镍氢电池及其他标准电源
品牌名称: DIODES(美台)
商品型号: AP3445W6-7
商品编号: C5244555
商品封装: SOT-26
包装方式: 编带
商品毛重: 0.046767克(g)

商品参数

商品概述

AP3445和AP3445L是一款2A降压型DC-DC转换器。在重载情况下，恒定频率PWM控制可实现出色的稳定性和瞬态响应，无需外部补偿元件。 AP3445/L支持2.7V至5.5V的输入电压范围，允许使用单节Li+/锂聚合物电池、多节碱性/镍氢电池以及其他标准电源。输出电压可在0.6V至输入电压之间调节。AP3445/L采用内部功率开关和同步整流器，以减少外部元件数量并实现高效率。在关断状态下，输入与输出断开，关断电流小于1μA。其他关键特性包括过温保护、短路保护和欠压锁定，以防止电池深度放电。 AP3445/L可提供最大2A的输出电流，而空载静态电流仅为55μA。超低RDS(ON)集成MOSFET和100%占空比操作使AP3445/L成为需要低压差阈值的高输出电压、大电流应用的理想选择。在轻载条件下采用脉冲跳跃模式以保持高效率。 AP3445/L采用SOT26 (SC74R)封装。

商品特性

输入电压：2.7V至5.5V
输出电压：0.6V至VIN
0.6V参考电压，精度±1.5%
空载静态电流：55μA（典型值）
关断电流：<1μA
100%占空比操作
开关频率：1MHz
无需外部补偿
短路保护：AP3445L：锁断保护；AP3445：打嗝模式保护
过压保护：AP3445L：锁断保护；AP3445：非锁断保护
热关断
SOT26 (SC74R)封装
完全无铅且完全符合RoHS标准
无卤素和锑，“绿色”器件

应用领域

后置DC-DC电压调节
机顶盒
笔记本电脑PAD

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.7V~5.5V
	输出电压	600mV~5.5V
	输出电流	2A
	开关频率	1MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	55uA
	开关管(内置/外置)	内置
	输出类型	可调
