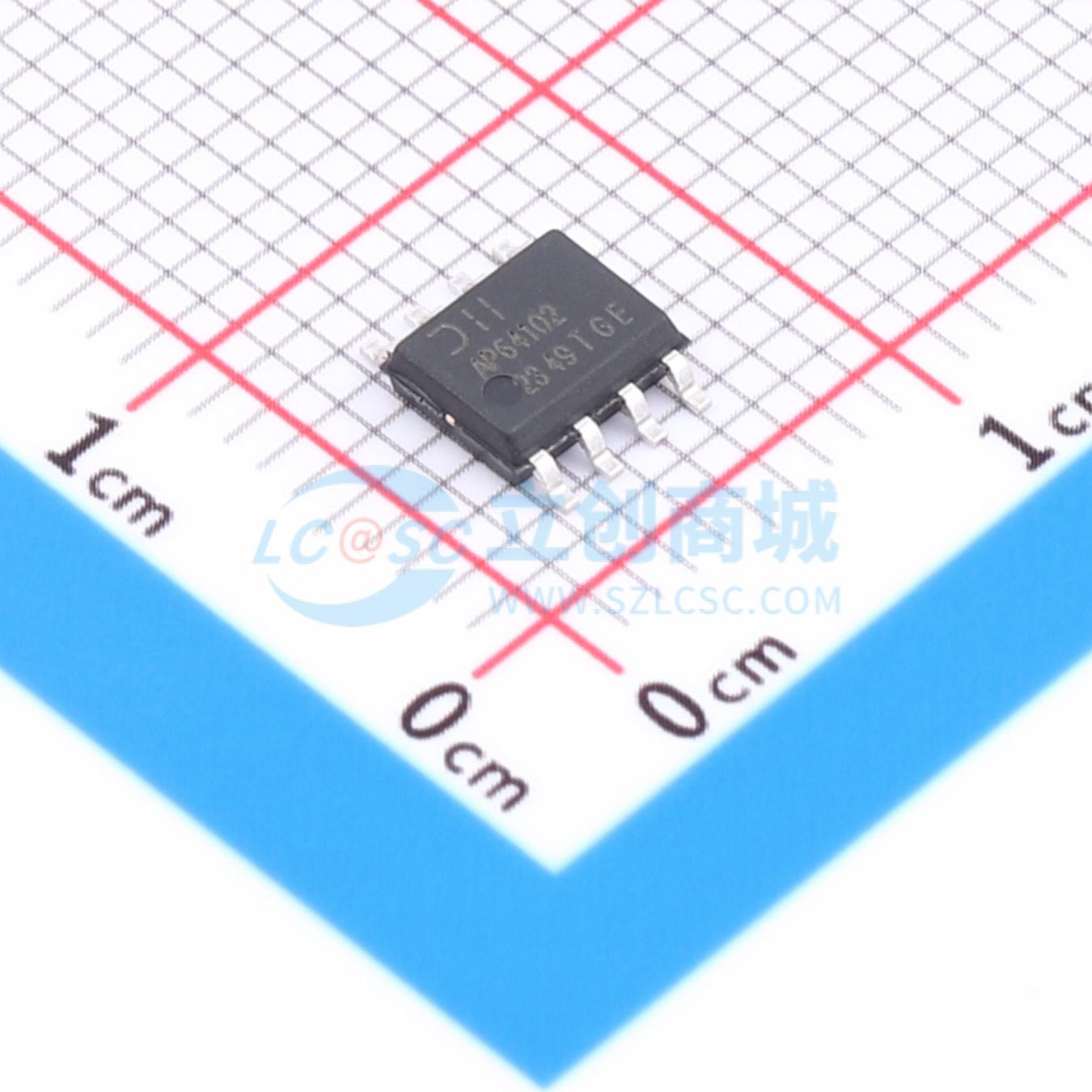

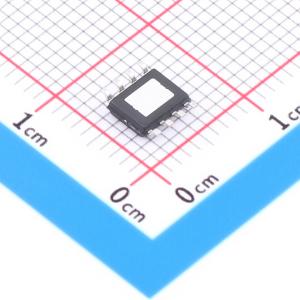

温馨提醒：图片仅供参考，商品以实物为准
AP64102SP-13
降压型 1A 3.8V~40V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- AP64102 是一款 1A 同步降压转换器,具有 3.8V 至 40V 的宽输入电压范围。该设备完全集成了 150mΩ 高侧功率 MOSFET 和 80mΩ 低侧功率 MOSFET,用于高效的降压 DC-DC 转换。该设备采用峰值电流模式控制和内部环路补偿网络,减少了外部组件数量,优化了电磁干扰 (EMI) 减少。
- 品牌名称
- DIODES(美台)
- 商品型号
- AP64102SP-13
- 商品编号
- C5244561
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 2.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.8V~40V | |
| 输出电压 | 800mV~40V | |
| 输出电流 | 1A | |
| 开关频率 | 100kHz~2.2MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 25uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；频率同步；逐波限流；可调软启动；过流保护；EMI优化(抖频模式)；打嗝限流 |
商品概述
AP64102是一款1A同步降压转换器，输入电压范围宽，为3.8V至40V。该器件完全集成了一个150毫欧的高端功率MOSFET和一个80毫欧的低端功率MOSFET，可提供高效的降压式DC-DC转换。
由于采用了峰值电流模式控制以及集成的环路补偿网络，AP64102通过减少外部元件数量，易于使用。
AP64102的设计针对降低电磁干扰（EMI）进行了优化。该器件拥有专有的栅极驱动方案，可在不牺牲MOSFET导通和关断时间的情况下抵抗开关节点振铃，从而减少了MOSFET开关引起的高频辐射EMI噪声。AP64102还具备频率扩展频谱（FSS）功能，开关频率抖动为±6%，通过不允许发射能量在任何一个频率上停留较长时间来降低EMI。
该器件采用SO - 8EP封装。
商品特性
- 输入电压（VIN）：3.8V至40V
- 输出电压（VOUT）：0.8V至VIN
- 1A连续输出电流
- 0.8V ± 1%参考电压
- 25μA低静态电流（脉冲频率调制）
- 可调开关频率：100kHz至2.2MHz
- 外部时钟同步：100kHz至2.2MHz
- 可调软启动时间
- 5mA轻载下效率高达88%
- 专有的栅极驱动设计，可实现最佳的EMI降低
- 频率扩展频谱（FSS）以降低EMI
- 低压差（LDO）模式
- 精确使能阈值，用于调整欠压锁定（UVLO）
- 保护电路：
- 欠压锁定（UVLO）
- 输出过压保护（OVP）
- 逐周期峰值电流限制
- 热关断
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，“绿色”器件
- 有符合汽车标准的型号（AP64102Q），相关数据手册单独提供
应用领域
- 分布式电源总线供电
- 电动工具和激光打印机
- 白色家电和小型家用电器
- 家庭音频设备
- 网络系统
